巧克力隧道输送导向结构件三维设计

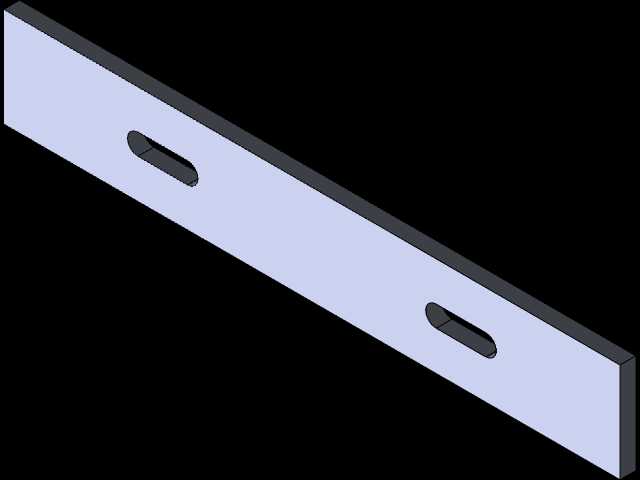

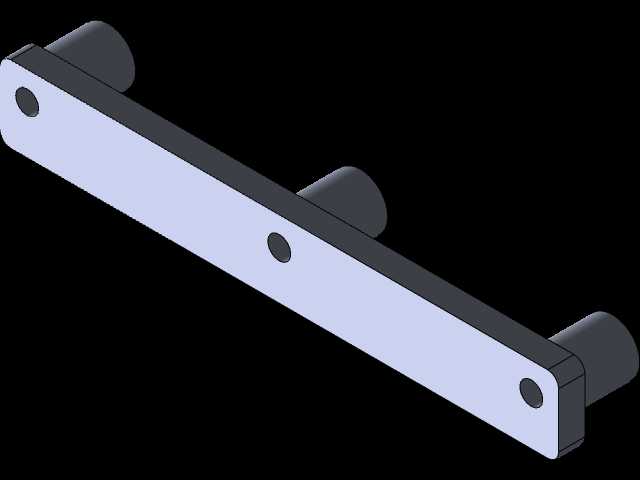

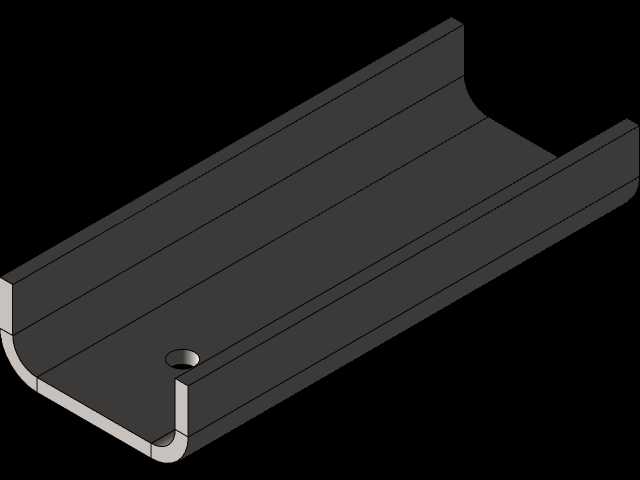

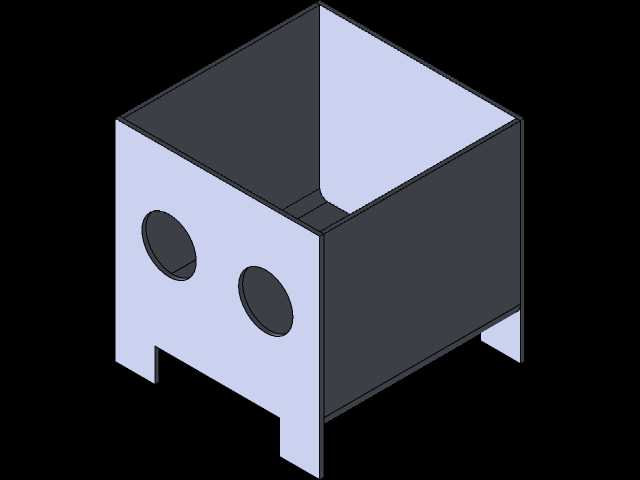

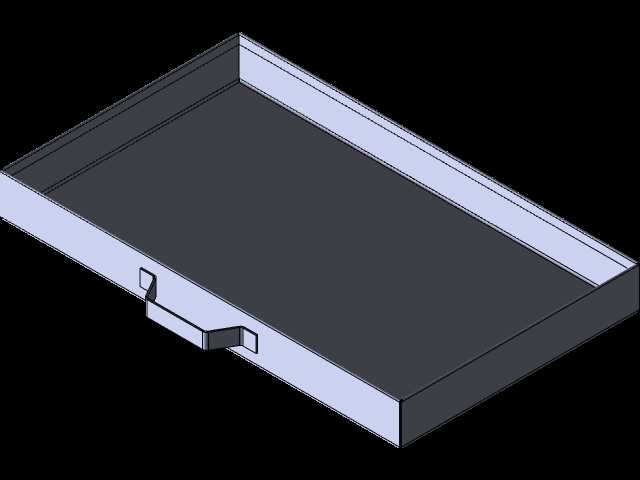

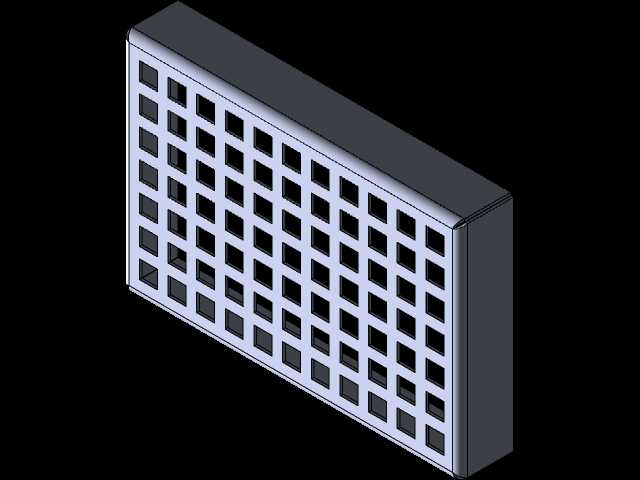

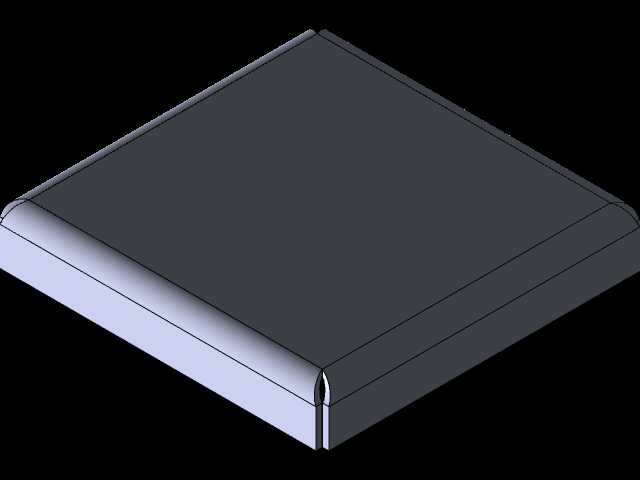

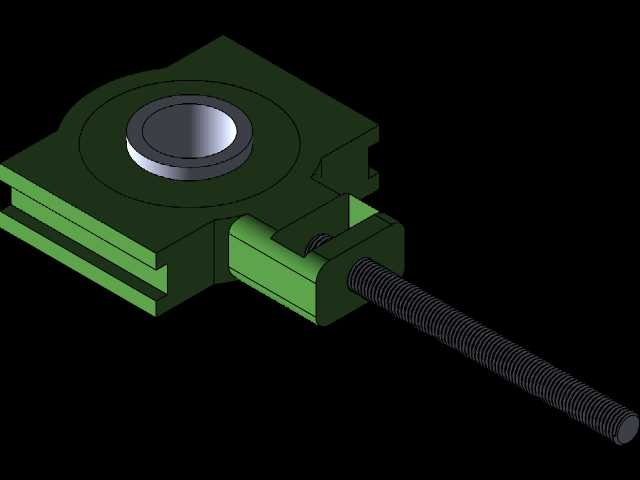

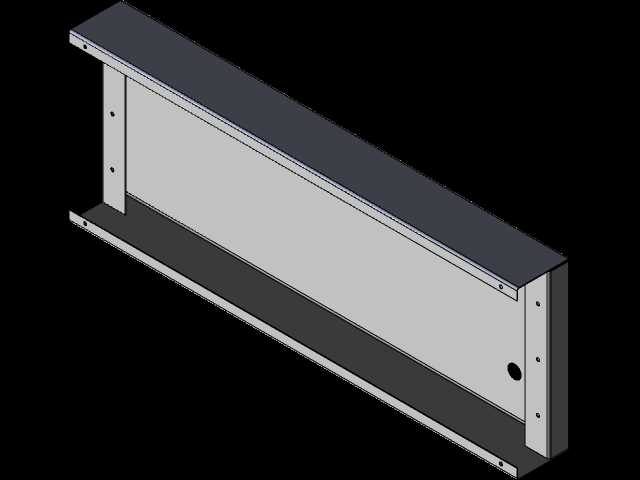

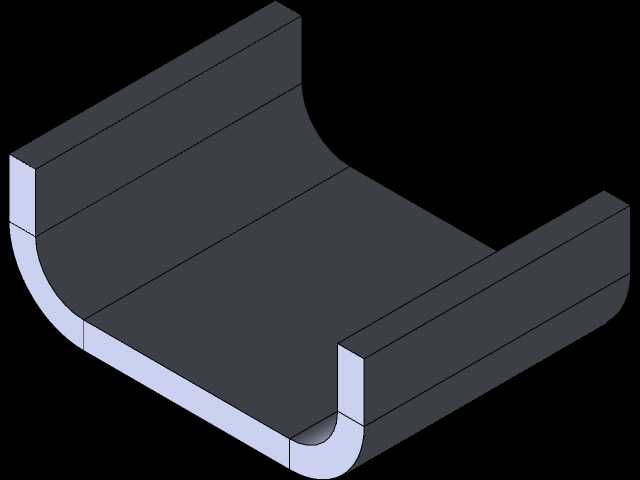

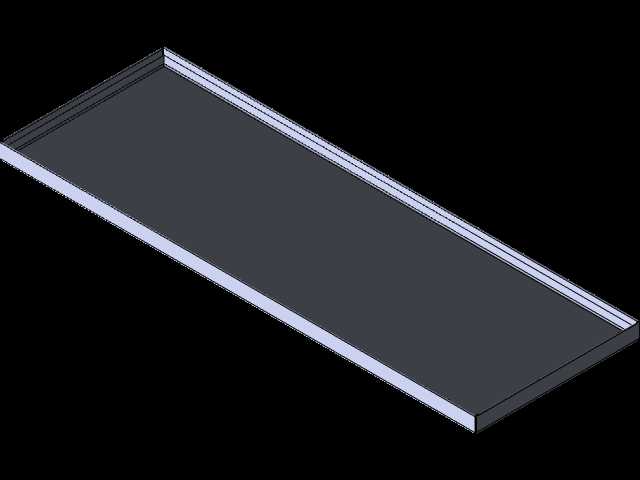

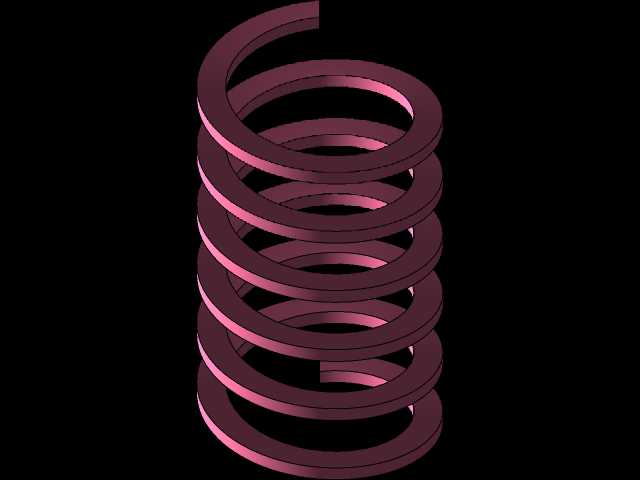

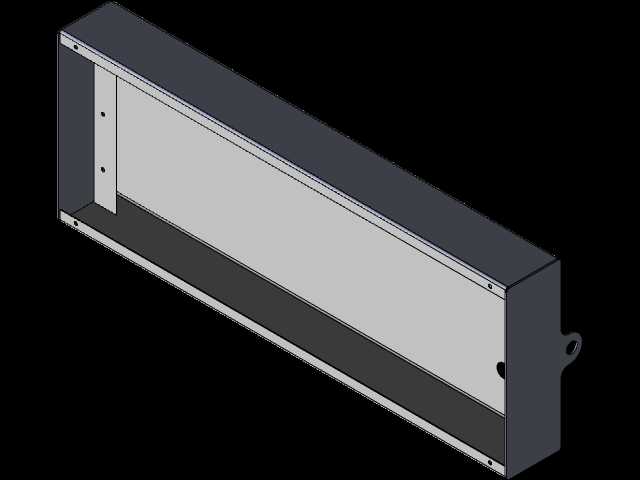

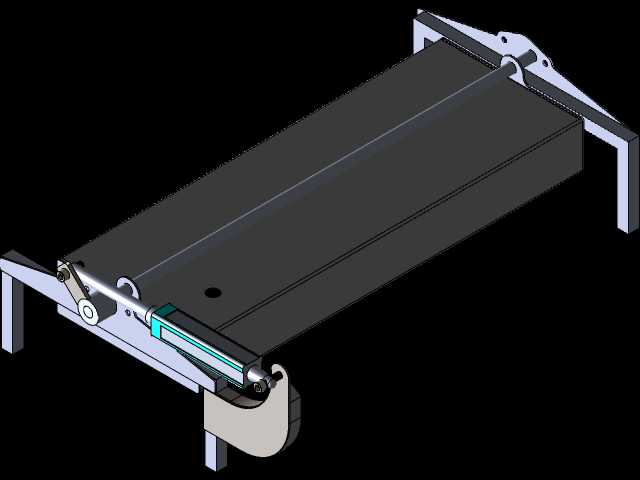

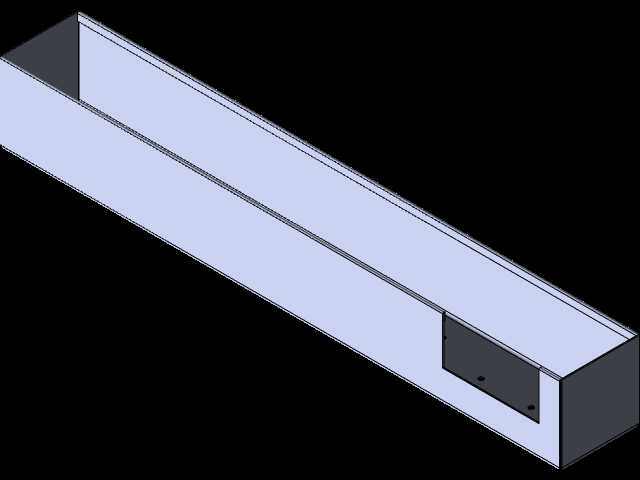

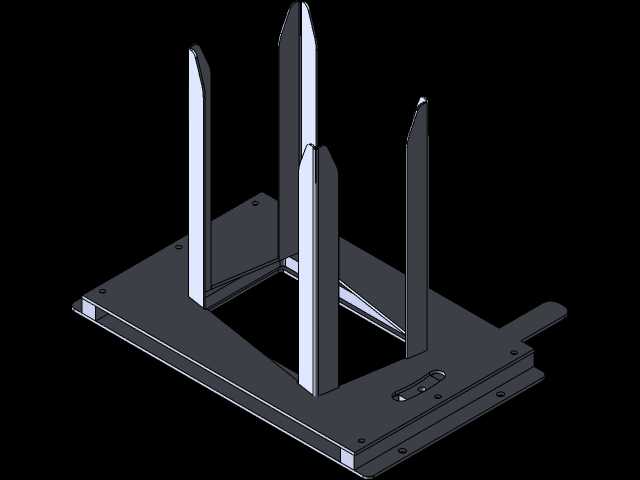

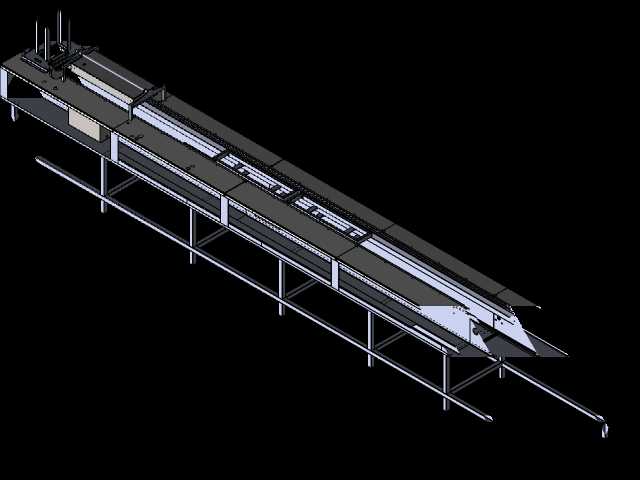

　　在巧克力连续化生产的隧道式加工产线中，这类长条形导向构件是衔接冷却段与出料段的核心接触部件，日常工况下需要持续接触裹覆未完全定型巧克力涂层的物料，既要保证物料沿既定轨迹平稳输送，避免出现偏移、卡滞导致的涂层刮花、形变问题，也要适配隧道内部狭窄的安装空间，在不干扰内部热风循环、冷却气流走向的前提下完成导向功能。从结构设计逻辑来看，构件整体采用两端收窄的流线型扁平构型，整体厚度控制在均匀区间，既减少了与输送网带、物料的接触面积，降低巧克力涂层粘连的概率，也能最大程度降低构件自重，减少安装支撑点位的承重负荷。构件上分布的三个不同孔径的安装孔位，是结合现场安装基准做的定位设计：中间位置的大尺寸孔为主定位孔，对应设备机架上的固定销轴，

　　承担主要的限位与承重作用，两侧的小孔为辅助安装孔，可配合锁紧螺栓调整构件的安装角度，适配不同产能下的输送高度差与导向倾角需求，孔位边缘均做了倒角处理，避免安装时刮伤安装面的防锈涂层，也能消除应力集中点，提升构件长期交变受力下的结构强度。从安装边界来看，构件的总长度匹配隧道设备内部的导向段跨度，安装时需要保证构件上表面与输送网带的间隙控制在2-3mm区间，间隙过大会导致物料输送过程中出现跳动，间隙过小则会剐蹭网带表面，长期运行会造成网带磨损、构件表面刮花，增加清洁难度。构件的边缘全部做了圆弧过渡处理，没有尖锐棱角，一方面符合食品加工设备的卫生设计要求，避免清洁时残留物料碎屑、滋生细菌，另一方面也能防止尖锐边缘刮破输送网带、

　　划伤操作维护人员。在实际生产应用中，这类导向构件的安装角度会根据生产的巧克力品类做微调：生产薄片状排块巧克力时，会将构件倾角调小，保证物料平稳过渡不滑落；生产带坚果碎的涂层巧克力时，会适当调大倾角，加快物料输送速度，避免未凝固的涂层在构件表面堆积。设计过程中还充分考虑了食品生产场景的清洁需求，构件整体表面做了抛光处理，粗糙度达到Ra0.8以下，日常生产结束后可以直接用高压热水冲洗，不会出现物料残留挂壁的问题，同时构件的构型没有封闭的空腔结构，不存在清洁死角，符合食品接触材料的设计规范。从受力角度分析，构件在正常运行时主要承受物料的滑动摩擦力与自身重力，三个安装孔的点位分布经过受力仿真验证，主定位孔承担60%以上的载荷，

　　两个辅助孔分担剩余载荷，长期运行下构件的最大形变量控制在0.1mm以内，不会因为形变导致导向轨迹偏移，影响生产稳定性。这类构件除了应用在巧克力隧道生产线中，也可以经过尺寸调整后适配其他食品类隧道加工设备，比如饼干冷却隧道、糖果烘干隧道的导向工位，只需要根据对应设备的内部安装尺寸调整构件长度、孔位间距与安装角度，即可快速适配不同的产线需求，具备较强的通用适配性。
