自行车合金轮毂重力铸造模具结构设计

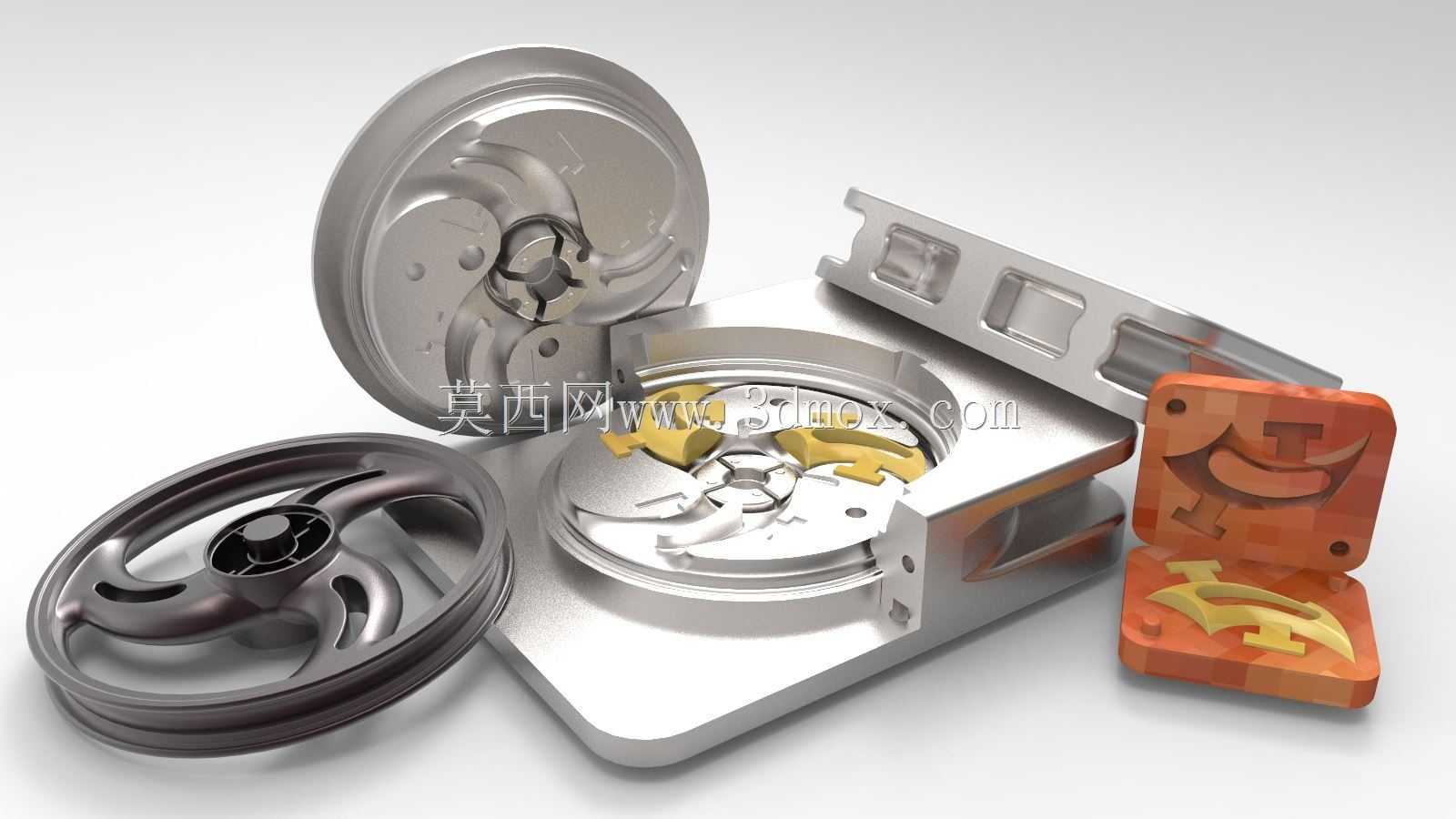

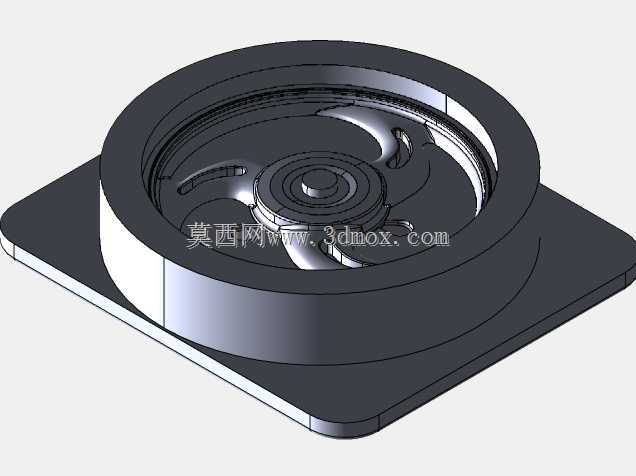

　　这套模具针对自行车铝合金轮毂的重力铸造工艺开发，适配中小批量代步车、运动自行车的轮组生产场景，核心解决常规低压铸造设备投入高、小批量订单换型成本高的痛点，在轮毂生产车间的重力浇注工位可直接配套使用，无需额外增设专用加压浇注设备。整套模具采用上下开模加侧抽芯的结构布局，分模面沿着轮毂轮辐的对称中心面设置，开模时上模随设备动模上行，侧抽芯机构沿轮毂轴向抽出轮辋侧凹部位的成型块，避免铸件脱模时出现拉伤、变形问题。模具的浇注系统设置在轮毂中心轴孔对应的下模位置，铝液从中心浇口进入型腔后沿轮辐方向均匀流向轮辋边缘，流道截面做渐变收窄设计，控制铝液充型速度在0.8-1.2m/s区间，减少充型过程中的卷气、夹渣缺陷，同时在轮辋外缘、

　　轮辐与轴座交接的厚大部位设置集成式排气集渣槽，容纳充型前端的冷污金属与型腔排出的气体，降低铸件气孔、冷隔的报废率。成型型腔部分针对铝合金的收缩特性做了1.2%的收缩率补偿，轮辋的安装止口位置预留0.3mm的精加工余量，轴孔安装位的成型镶块采用独立快换结构，磨损后可单独拆卸更换，无需整套模具返修。模具的安装边界适配常规300吨级重力铸造机的工作台T型槽间距，上下模的合模导向采用4组对称布置的导柱导套结构，合模定位精度控制在0.05mm以内，避免合模错位导致的铸件壁厚不均问题。冷却系统采用随形布置的水冷通道，分别对应轮辋厚壁区、轮辐薄壁区设置独立的冷却水回路，通过调节不同回路的水流量控制各部位冷却速度，让铸件实现顺序凝固，

　　减少内部缩松缺陷，提升轮毂的结构强度。日常生产中，模具的型腔表面喷涂氮化硼基脱模涂料，每生产120-150件后对排气槽、浇口位置做简单清理即可连续作业，换型时仅需更换对应轮毂规格的成型镶块，换型时间可控制在2小时以内，适配多规格小批量的轮毂生产需求。
