移动式砂芯混砂搅拌装置结构设计

　　该装置面向砂型铸造车间的砂芯混制工序，用于将原砂、粘结剂及辅助组分在桶内完成均匀拌合，产出满足制芯工艺要求的型砂混合料。设备采用桶体与动力控制单元集成的移动式布局，下部配置脚轮，可在造型工位、制芯工位与砂料暂存区之间短距离转移，避免固定混砂设备需要远距离转运砂料的问题，适合中小批量铸造生产线的柔性布置。

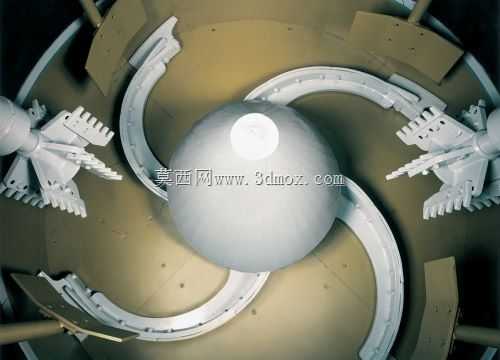

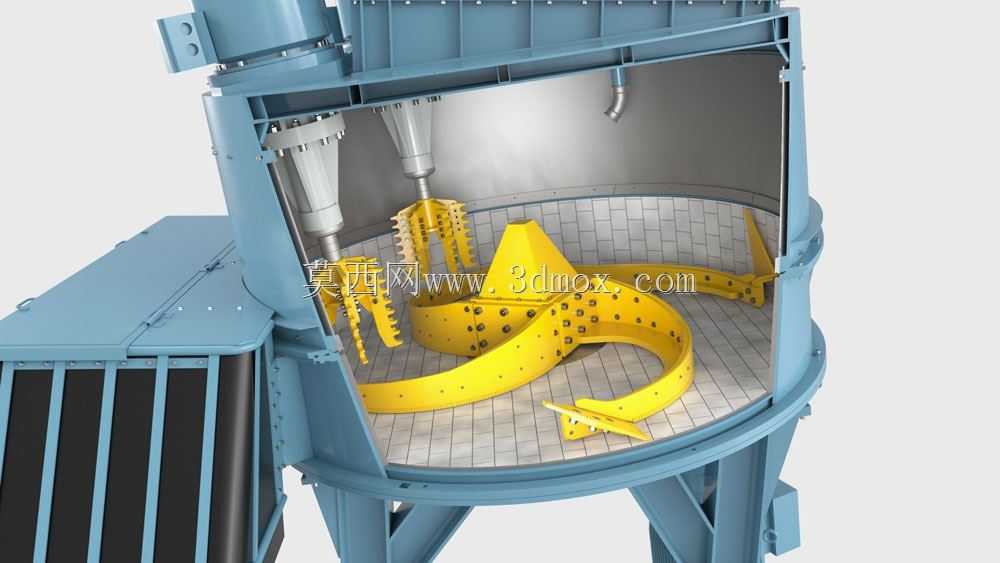

　　搅拌主体为立式圆筒结构，桶腔有效容量按0.5立方米级混制需求设计，内壁形成连续回转空间，减少砂料在边角处的滞留。桶内设置S型搅拌叶片，叶片沿回转方向形成连续推拌曲面，工作时既能带动底部砂料向上翻涌，又可使靠近桶壁的物料向中心回流，从而在低转速区间实现剪切、翻动与对流混合的叠加效果。针对型砂混制过程中负载波动较大的特点，传动系统匹配7.5kW动力，并将搅拌转速设定在1至50r/min可调范围；低速档可用于干砂初步混匀与粘结剂缓慢包覆，高速档用于缩短终混时间，操作人员可根据砂料配方和批次量调整运行参数。

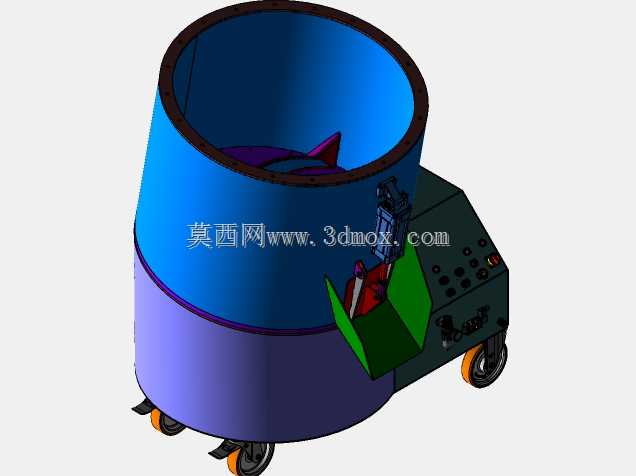

　　外形设计上，搅拌桶采用上下分段的筒身结构，上口开放便于投料与观察混料状态，下部封闭形成集料区；侧置的控制箱体承载电机、传动件、操作按钮与检修空间，箱体与桶体相邻布置，缩短动力传递路径。设备底部的轮胎式行走轮承担整机重量，轮位布置兼顾推移转向稳定性和停机支撑要求；投料导槽位于桶体侧下方，可配合人工投料或小型输送设备向桶内供料。

　　从安装边界看，该设备不需要复杂基础预埋，放置在平整耐磨的车间地面即可投入使用；布置时需在桶体上方保留投料和检修空间，在控制箱侧留出操作与散热距离，在排料或清理位置预留人工操作面。三维结构中，桶体壁厚、叶片安装角度、轮组支撑位置、控制箱与桶体连接关系均得到完整表达，可用于铸造车间混砂工位方案校核、移动设备布局评审以及搅拌机构的进一步细化设计。
