铅端子蓄电池铸造成型工装结构设计

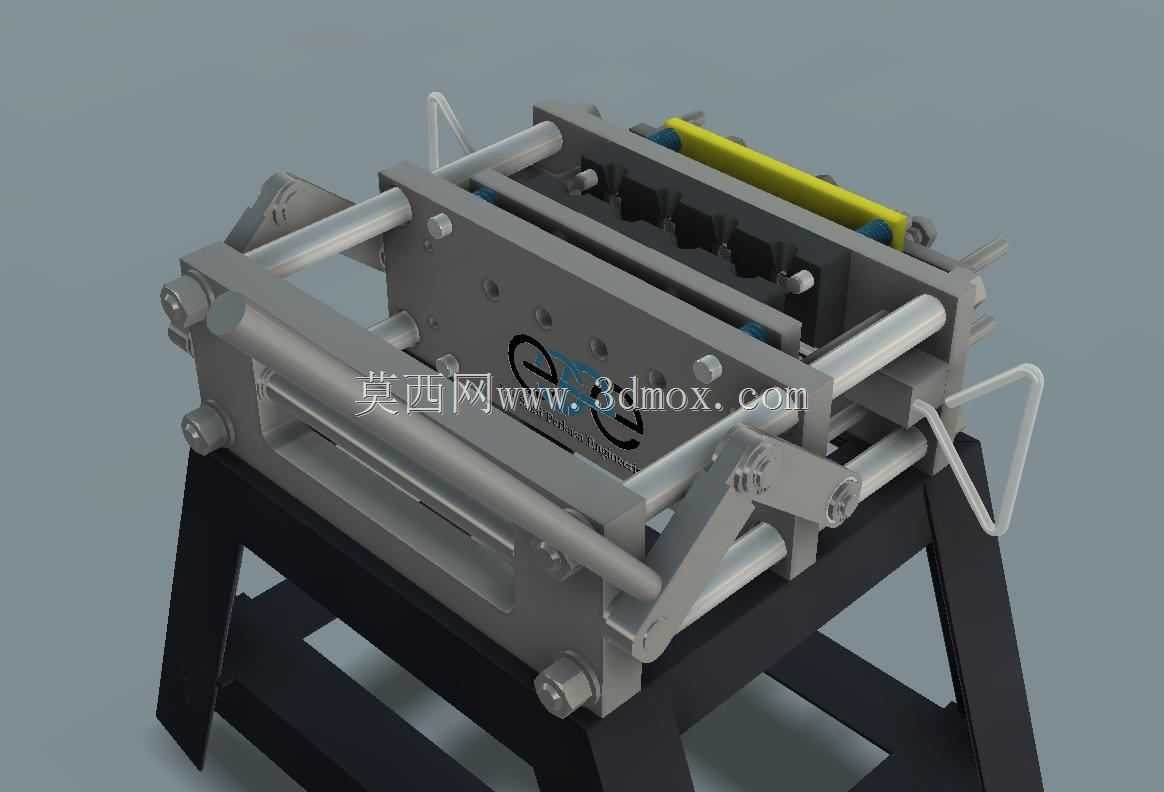

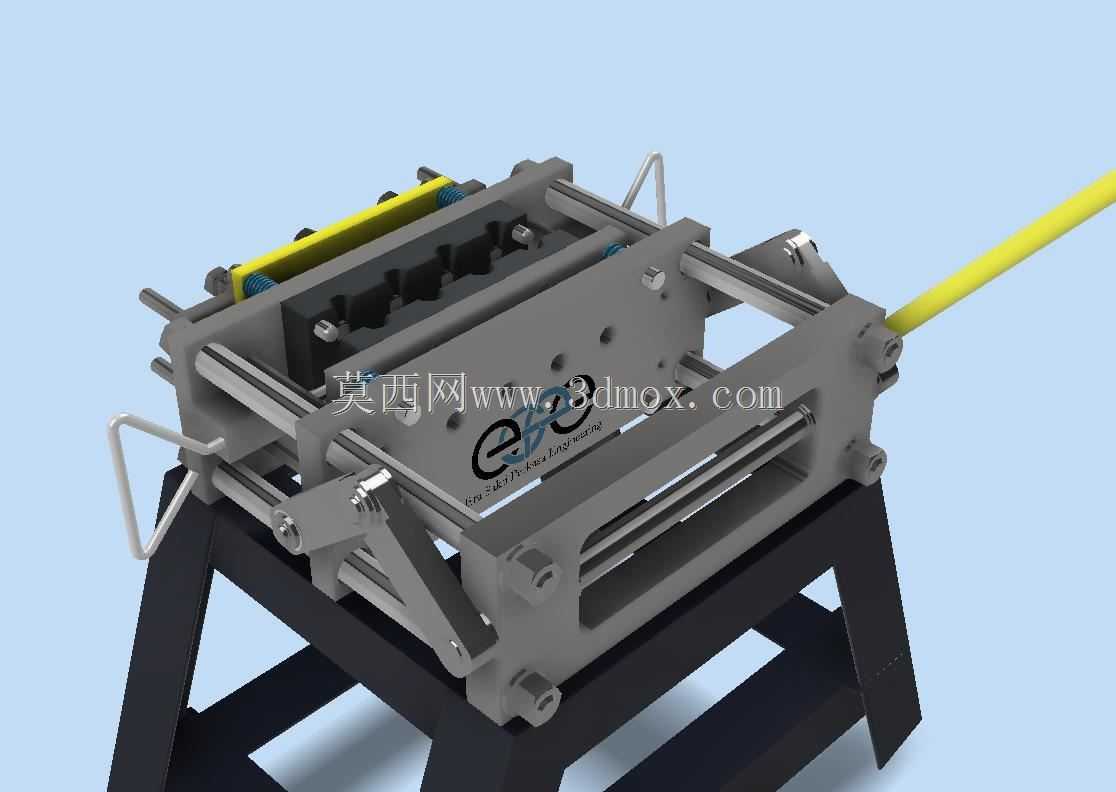

　　这套铅端子蓄电池铸模主要应用于铅酸蓄电池生产环节的铅端子铸造成型工序，在蓄电池组装生产线的极柱成型工位承担核心成型功能，适配中小规格启动型、储能型铅酸蓄电池的铅端子批量生产需求，可直接对接现有蓄电池铸板、端子焊接工序的生产节拍，减少工序间的工件转运偏差。从结构设计逻辑来看，整套工装采用框架式对称布局，底部设置带支撑腿的安装基座，基座预留了与生产线工位台架对接的安装孔位，整体安装边界可适配常规1.2米宽度的生产线工位，操作高度符合人工站立作业的人机工程要求，无需额外加高或裁切工位台面即可完成部署。模体部分采用导柱导向结构，四根平行导柱贯穿动模与定模组件，合模过程中可保证模腔对位精度控制在0.1mm以内，避免合模错位导致的端子飞边、

　　尺寸超差问题；模腔根据铅端子的外形轮廓做了分体式镶块设计，不同规格的端子仅需更换对应镶块即可完成换产，无需整体拆卸模架，大幅压缩换产调试时间。两侧设置的手动扳扣式锁模结构，可在合模后提供足够的锁模力，抵消铅液浇注过程中的胀型力，避免跑火问题，同时相比液压锁模结构更易维护，适合中小批量生产场景的灵活使用。模架上方设置的黄色防护挡板，可阻挡浇注过程中飞溅的铅液，保护操作人员安全，同时不影响浇注口的操作视野。整套工装的成型逻辑围绕铅液快速充型、均匀冷却设计，模腔周边预留了冷却水道的安装位置，可根据生产环境温度调整冷却水流量，控制铅液凝固速度，减少端子内部缩孔、气孔等铸造缺陷，保证铅端子的导电性能与结构强度。在实际生产应用中，

　　该铸模可配合铅液自动浇注设备使用，也可支持人工手动浇注，适配不同自动化程度的蓄电池生产车间，成型后的铅端子尺寸一致性好，无需大量后续打磨修整工序，可直接进入后续的端子与极群焊接工序，有效提升蓄电池组装环节的生产效率，降低端子成型环节的不良率。设计过程中充分考虑了铅酸蓄电池生产车间的腐蚀环境，所有与铅液接触的模腔部件均采用耐热模具钢制作，导柱、锁扣等运动部件做了防腐镀层处理，可长期在含酸雾的生产环境中稳定运行，减少日常维护频次。
