CA6140车床配套二级齿轮减速箱结构

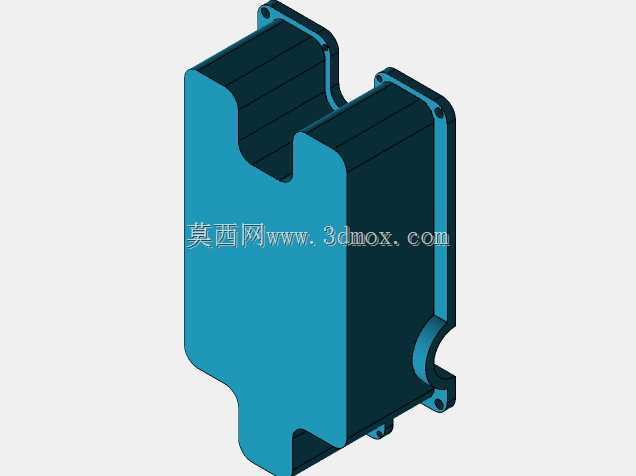

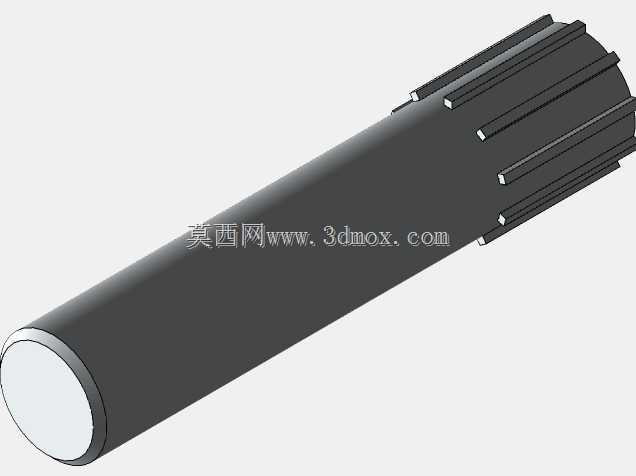

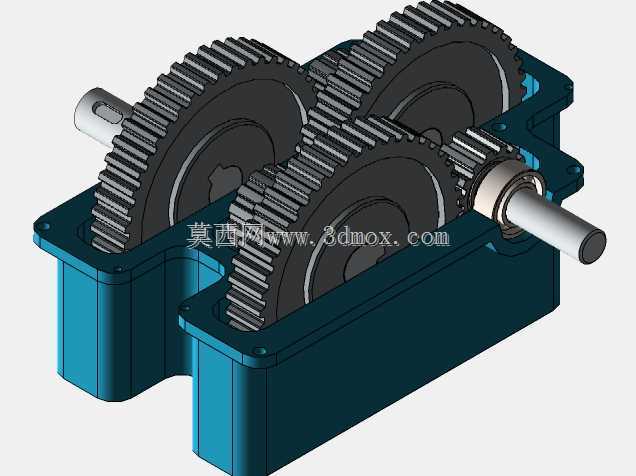

　　这款二级齿轮减速结构主要适配普通卧式车床的进给传动链路，在机床主轴与进给拖板的动力传递路径中承担转速匹配、扭矩放大的核心作用，也可移植到轻工输送线、小型搅拌设备等对输出扭矩有稳定要求的传动场景中。从结构布局来看，模型采用剖分式铸铁箱体作为承载基体，箱体内腔设置两级平行轴直齿圆柱齿轮传动副，高速轴输入端通过深沟球轴承支撑在箱体轴承座孔内，轴端伸出段预留了联轴器安装位，可直接与驱动电机输出轴对接，低速输出轴同样采用双轴承跨距支撑，伸出端可通过键连接安装链轮、带轮或齿轮等执行端连接件。设计阶段优先考虑了传动平稳性要求，各级齿轮的中心距按照传动比分配结果做了圆整处理，齿轮啮合侧隙通过箱体轴承座孔的加工公差与轴承游隙预调量共同保证，

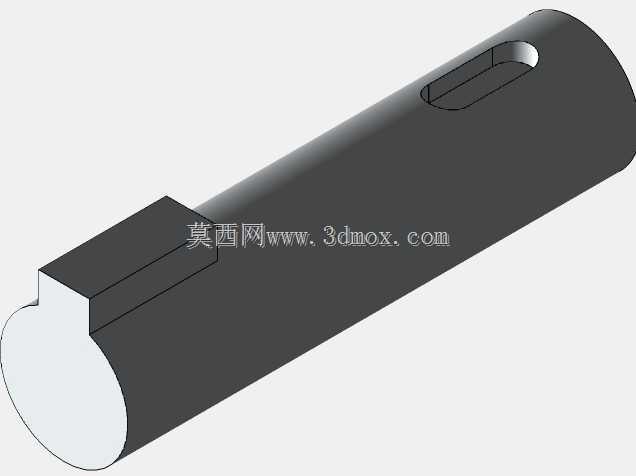

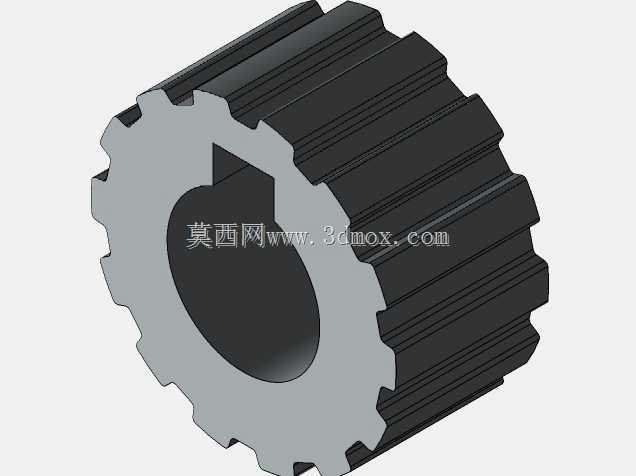

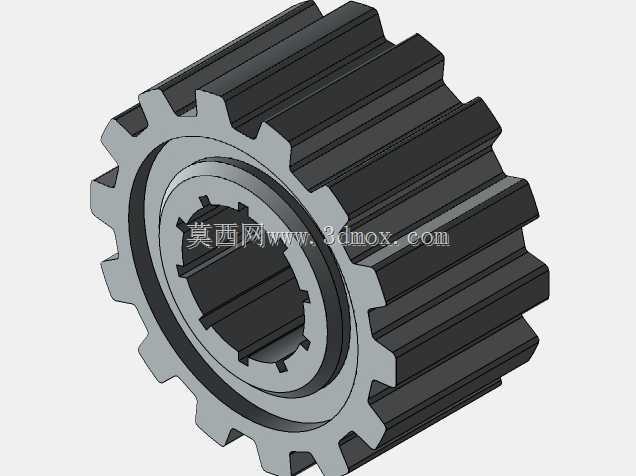

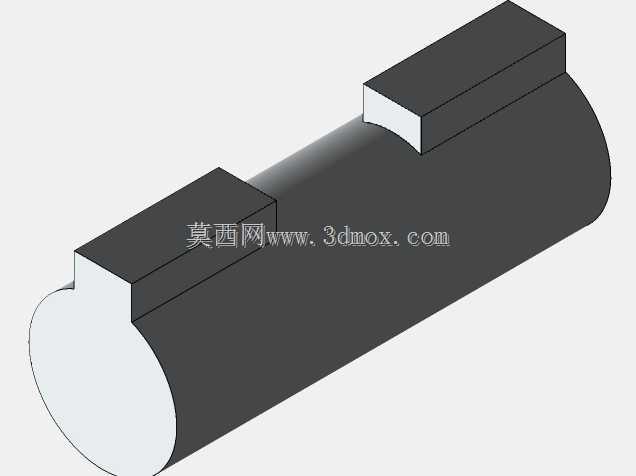

　　避免重载工况下出现齿面卡滞或冲击异响。箱体的安装法兰面设置在底部，四个安装孔的孔位间距按照常规机床床身的安装基准做了匹配，安装面的平面度公差控制在合理范围内，保证装配后箱体不会出现额外的安装应力导致轴系偏斜。箱体内腔预留了足够的润滑油储油空间，齿轮下部可浸入油面实现飞溅润滑，无需额外配置强制润滑管路，日常维护仅需定期检查油位、更换润滑油即可。轴系上的齿轮均采用平键与轴做周向固定，轴肩与套筒配合实现齿轮的轴向定位，轴承端盖通过螺栓固定在箱体侧壁，端盖与箱体之间设置密封垫片，防止润滑油渗漏同时阻挡外部粉尘进入箱体内。从安装边界来看，输入轴与输出轴的中心高、轴伸直径、键槽尺寸都遵循通用传动件的配套标准，选型替换时无需额外做连接结构的改造，

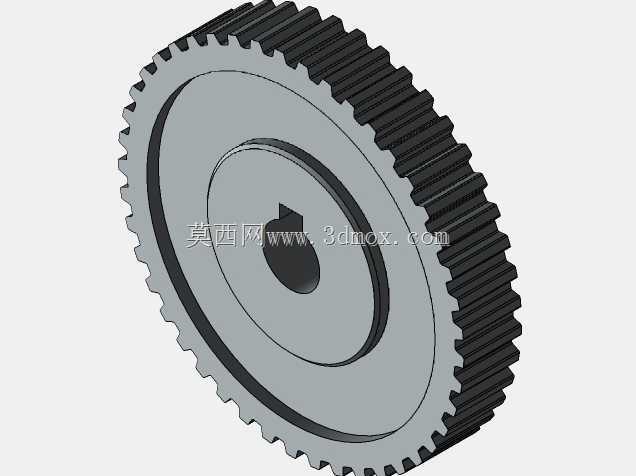

　　可直接替换同规格的老旧减速箱部件。齿轮的齿宽、模数参数按照传递额定扭矩做了强度校核，齿面接触强度与齿根弯曲强度都能满足车床连续进给工况的载荷要求，不会出现短时间内齿面点蚀或断齿的问题。箱体侧壁设置了透明油标位，可直接观察内部润滑油液位，顶部预留了透气塞安装孔，平衡箱体内外气压避免运行过程中油温升高导致内部压力过大出现渗油问题。
