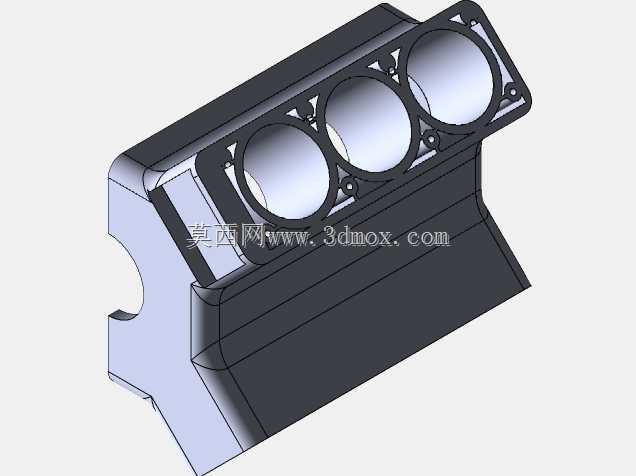

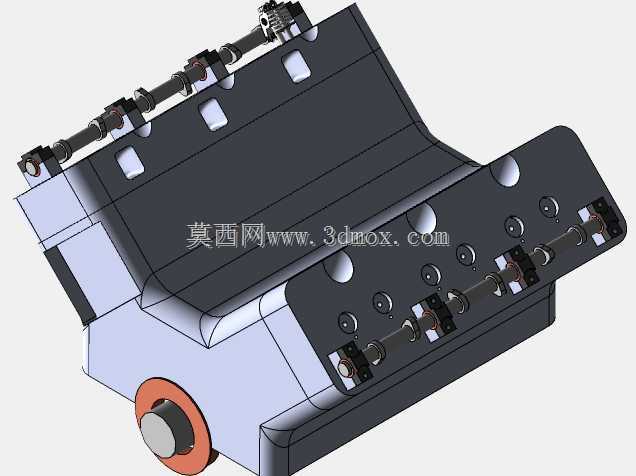

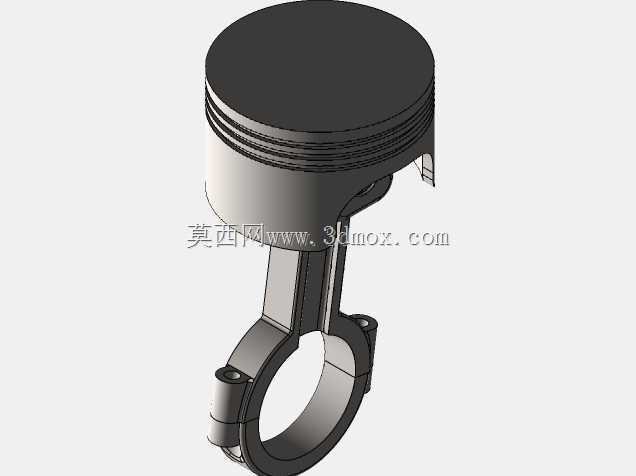

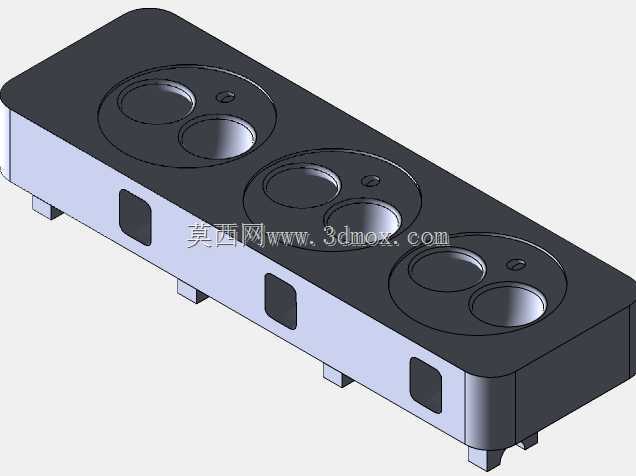

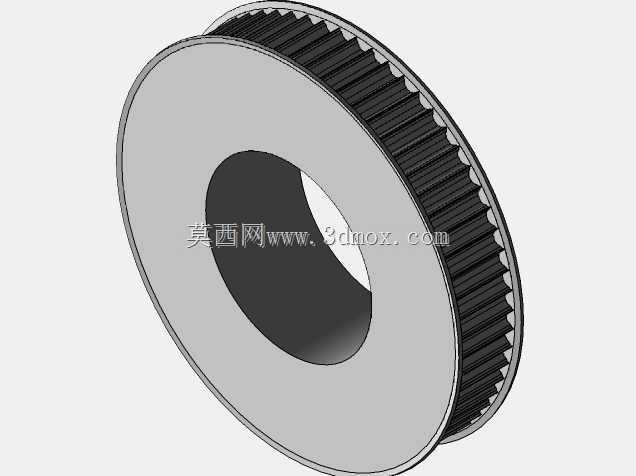

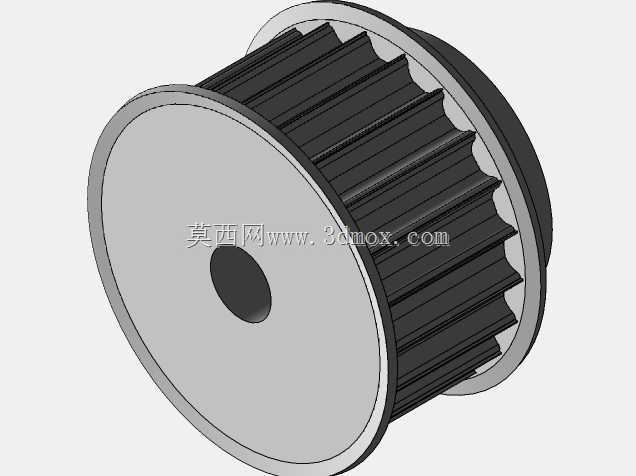

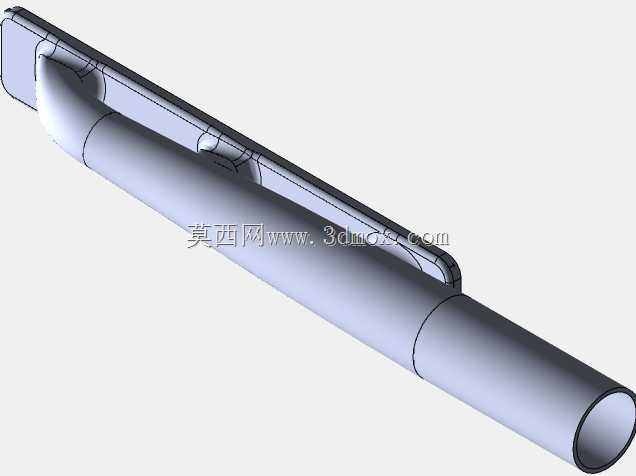

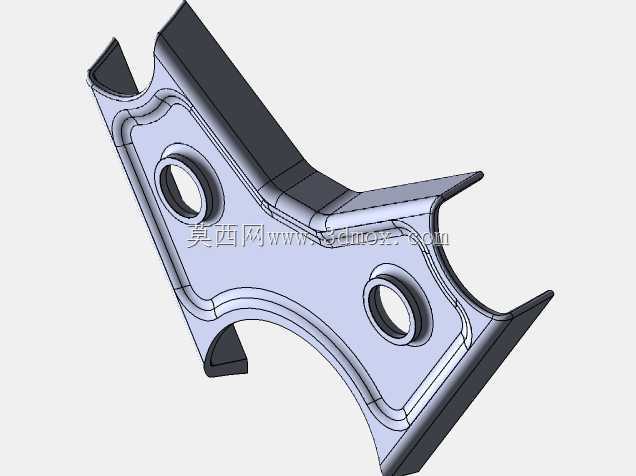

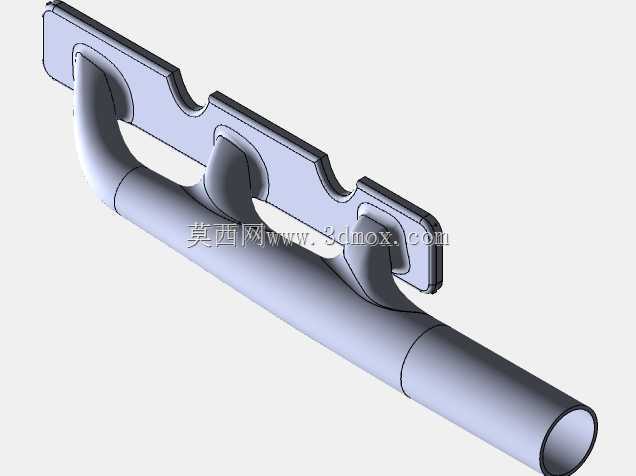

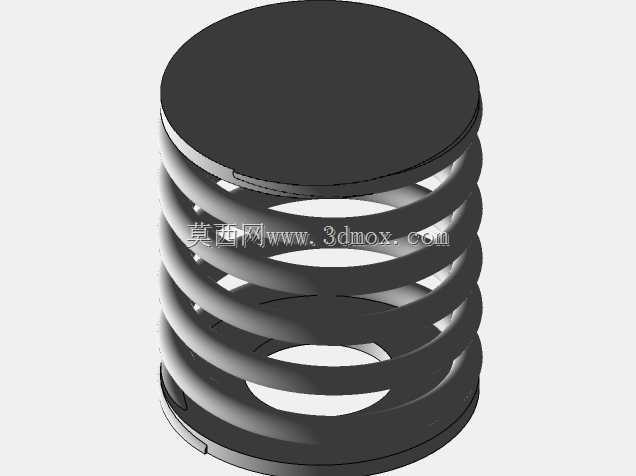

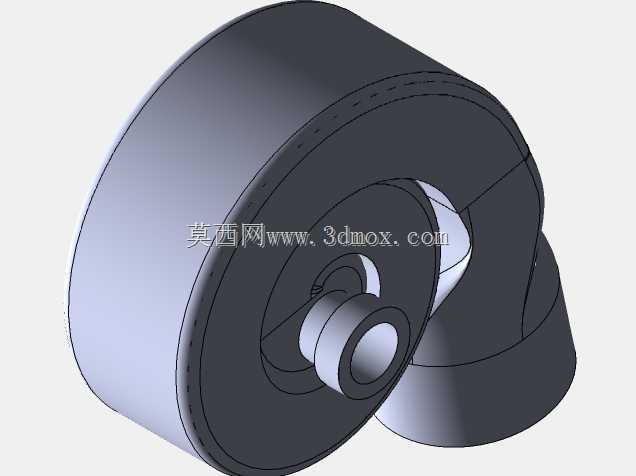

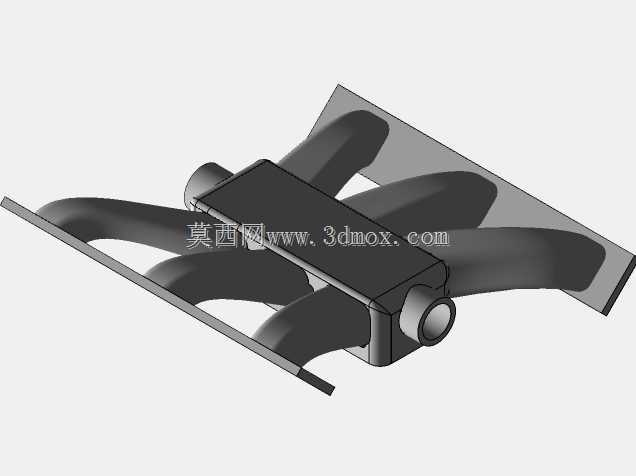

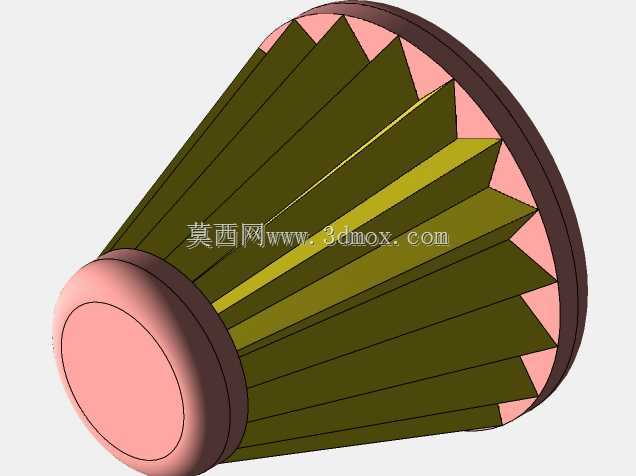

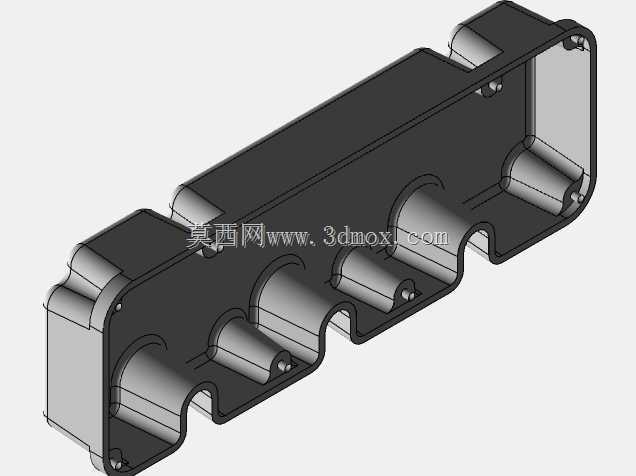

在乘用车、轻型商用车以及大排量摩托车的动力总成开发中,V6布局的内燃机始终占据着平顺性与动力输出平衡性的优势地位,而活塞连杆组件作为内燃机核心的运动传力部件,其结构设计直接决定了整机的动力转换效率、运转可靠性与NVH表现。这套组件的设计首先要匹配V型夹角下的气缸排布特性,两列气缸呈60度或90度夹角布置时,活塞的往复运动轨迹需要和气缸套中心线保持极高的同轴度,避免侧推力过大导致的缸套偏磨、敲缸等故障。从功能层面看,活塞顶部直接承接燃烧室爆炸产生的高温高压燃气推力,通过活塞销将力传递给连杆,再由连杆将往复直线运动转换为曲轴的旋转运动,最终输出扭矩驱动整车行驶,整个动力传递路径上的每一处结构细节,都需要反复校核受力变形量与疲劳寿命。

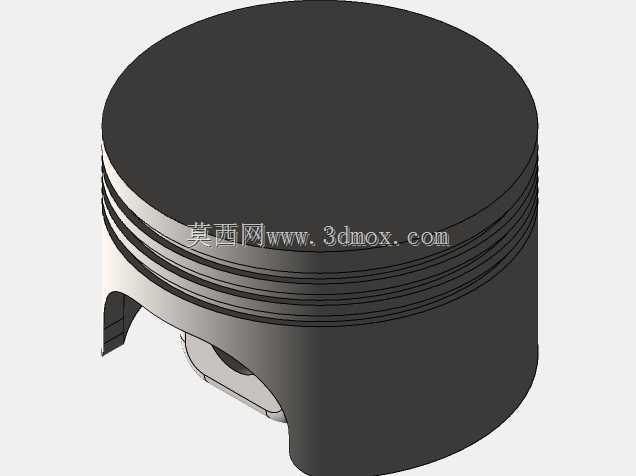

设计过程中,活塞头部的环槽结构是核心考量点,三道环槽分别对应气环与油环的安装,气环负责密封燃烧室的高压燃气,避免压缩压力泄漏导致动力下降,油环则负责刮除缸壁上多余的润滑油,防止机油窜入燃烧室造成烧机油故障,环槽的宽度、深度以及侧面粗糙度都有严格的公差要求,既要保证活塞环能自由涨缩适配缸壁形变,又要避免环槽间隙过大导致的泵油效应。活塞裙部的型线设计采用了中凸变椭圆的结构,这是因为活塞在工作时会受热膨胀,同时承受侧推力产生机械变形,常温下加工出的椭圆度与中凸度,需要保证在发动机正常工作温度下,裙部和缸套的接触均匀,不会出现局部卡滞或接触应力过大的问题,裙部表面的石墨涂层处理也能在冷启动阶段降低摩擦阻力,减少磨合期的磨损量。

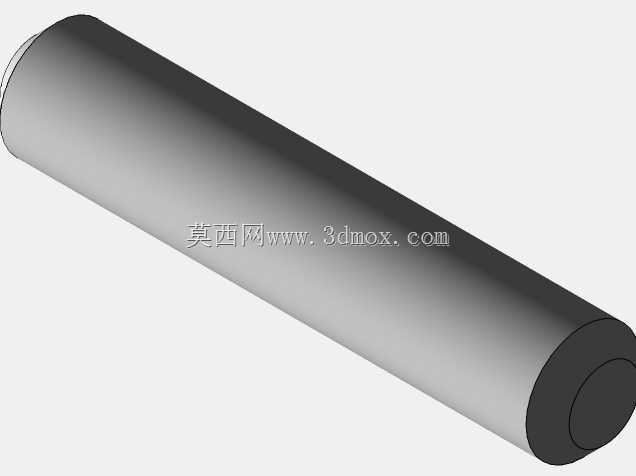

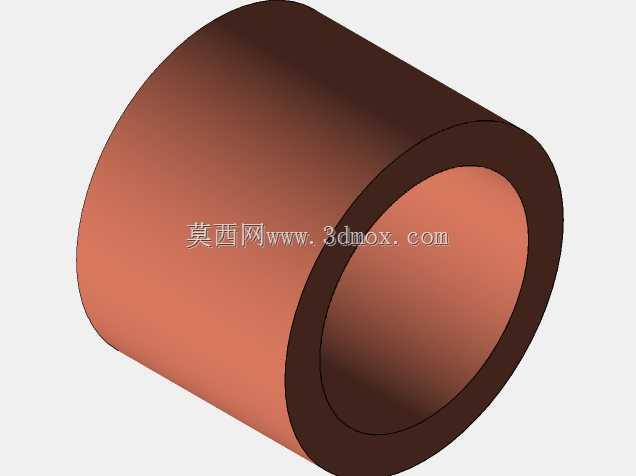

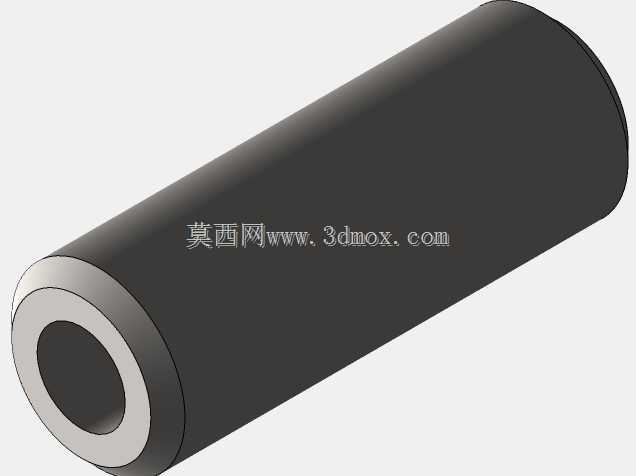

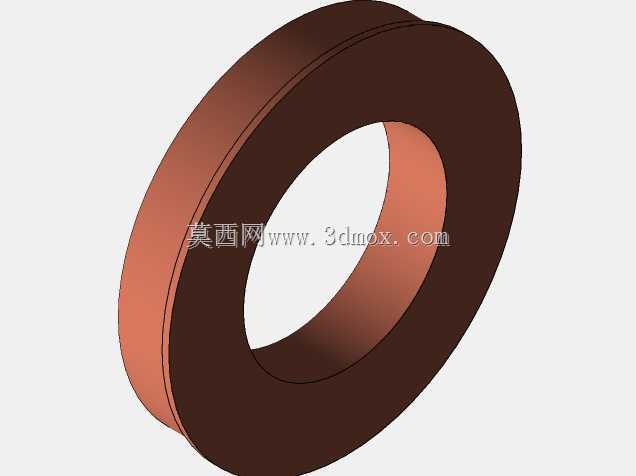

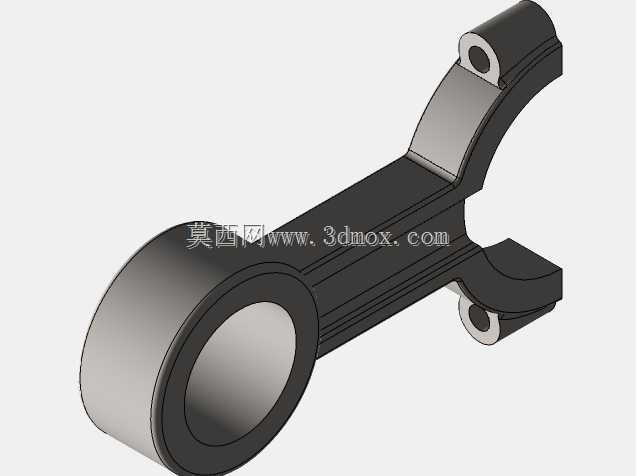

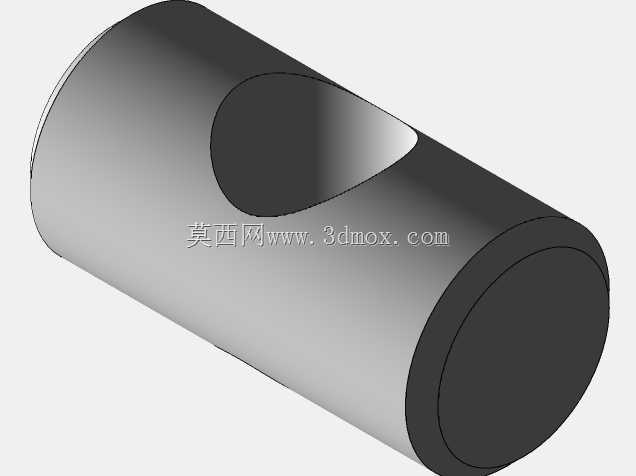

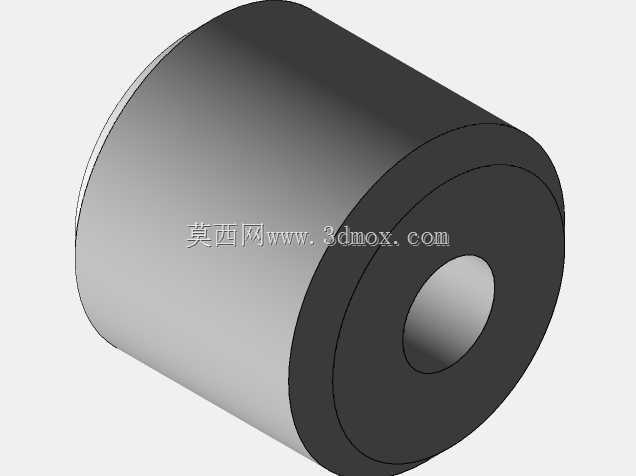

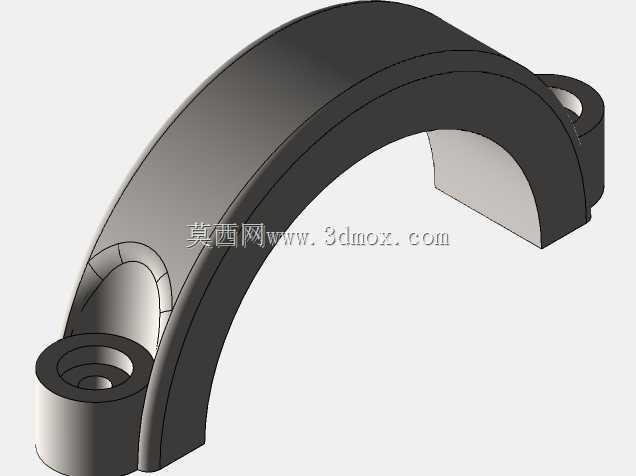

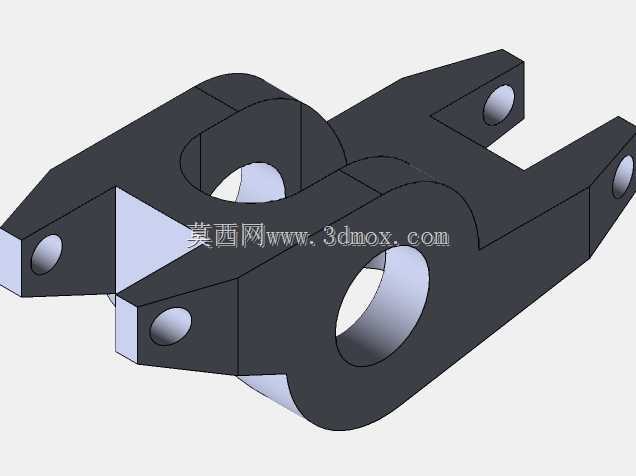

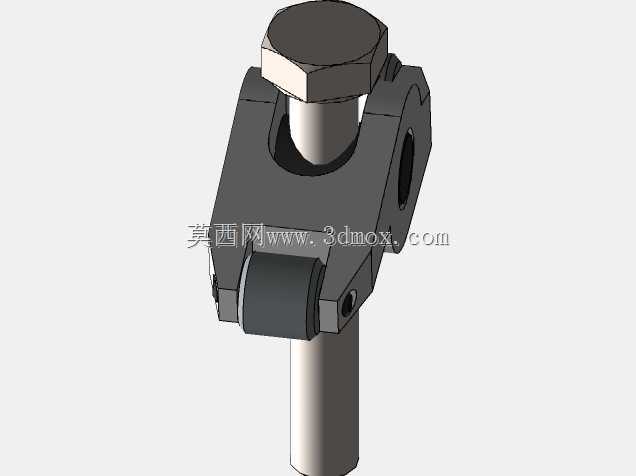

连杆部分的设计采用了胀断式的大头结构,相比传统的平切口或斜切口连杆,胀断工艺能让连杆盖和连杆体的结合面形成完全啮合的犬牙交错结构,装配时定位精度更高,能承受更大的交变载荷冲击,避免连杆螺栓受剪切力断裂。连杆小头通过活塞销和活塞连接,小头内部压装铜套,和活塞销之间形成间隙配合的摩擦副,工作时依靠发动机机油泵输送的压力机油进行润滑,铜套的油槽设计需要保证机油能均匀分布在摩擦表面,避免干摩擦导致的销座烧蚀。连杆杆身采用工字形截面,在保证足够的抗弯、抗扭强度的前提下,尽可能降低连杆自身的往复运动质量,减少曲轴旋转时的不平衡力,降低发动机的振动水平。

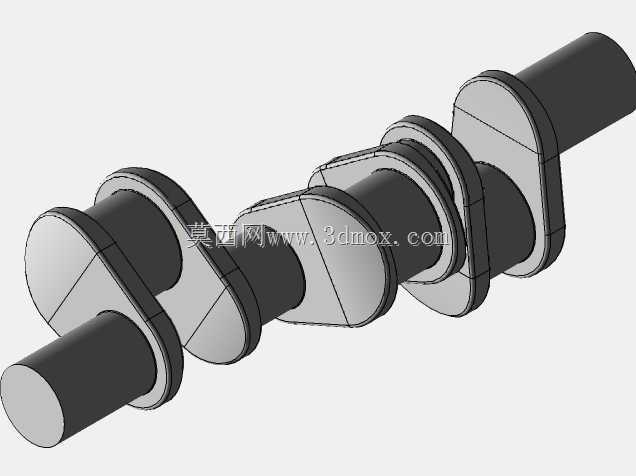

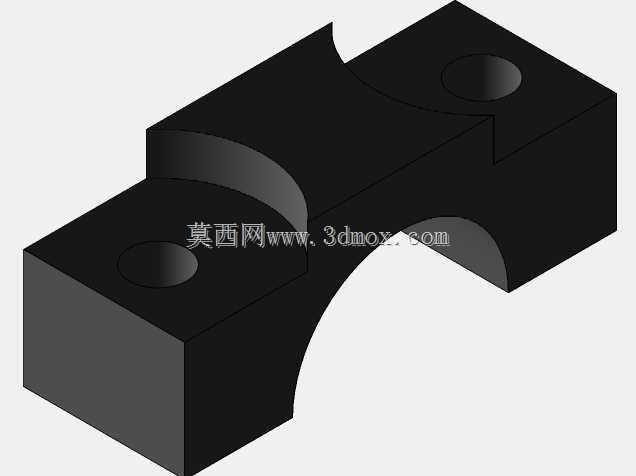

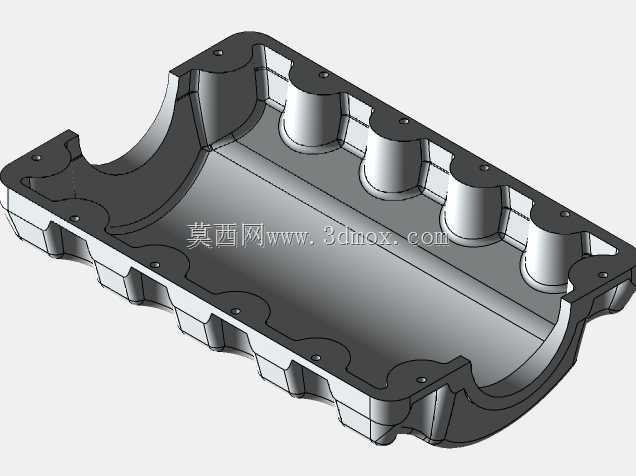

从安装边界来看,活塞的总长度需要匹配气缸套的有效行程,活塞在上止点时,顶部和气缸盖燃烧室的间隙要控制在合理范围,间隙过小会导致活塞顶碰气门,间隙过大则会增大燃烧室余隙容积,降低压缩比影响动力输出。连杆的中心距决定了曲轴的回转半径,也就是发动机的行程参数,直接影响整机的排量与扭矩输出特性,连杆大头的孔径需要和曲轴连杆轴颈的尺寸匹配,轴瓦的安装过盈量、配合间隙都需要按照内燃机设计规范严格设定,间隙过大会导致机油压力过低、轴瓦异响,间隙过小则会导致轴瓦抱死、曲轴断裂等严重故障。
在实际工程应用中,这套组件的设计还需要考虑不同工况下的适配性,比如高转速工况下,活塞连杆组的往复惯性力会随转速平方增长,因此需要对组件进行动平衡校核,每一组活塞连杆的质量差都要控制在几克以内,避免曲轴运转时产生过大的附加载荷。针对增压机型的使用场景,活塞顶部的厚度、材料的高温强度还需要做针对性强化,承受更高的爆发压力与热负荷,活塞内部的冷却油道设计能让机油从连杆小头油孔喷出,冷却活塞顶部的高温区域,避免活塞过热导致的材料强度下降、顶部烧蚀等问题。整个组件的结构设计没有冗余的特征,每一处倒角、每一个减重孔的位置都经过受力仿真验证,在满足强度、刚度要求的前提下尽可能降低运动惯量,兼顾动力响应速度与燃油经济性,是V6内燃机动力传递路径上不可或缺的核心结构单元。
