CA6140车床配套蜗轮蜗杆减速箱体

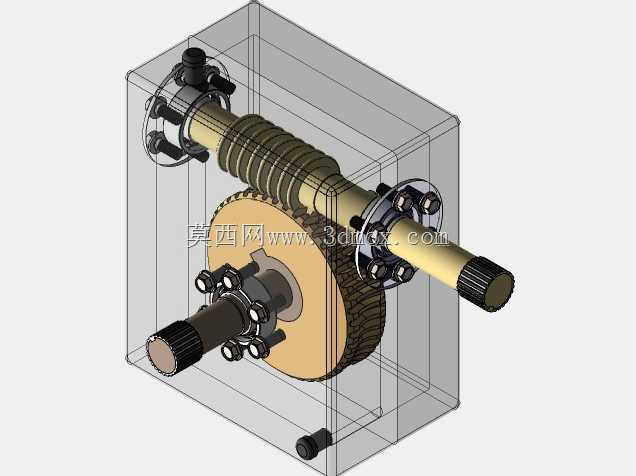

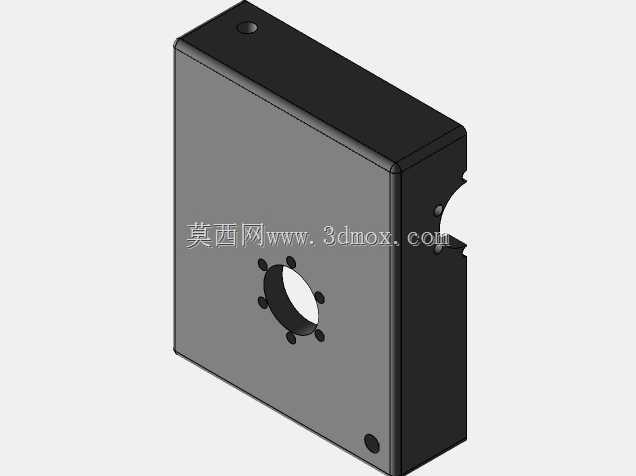

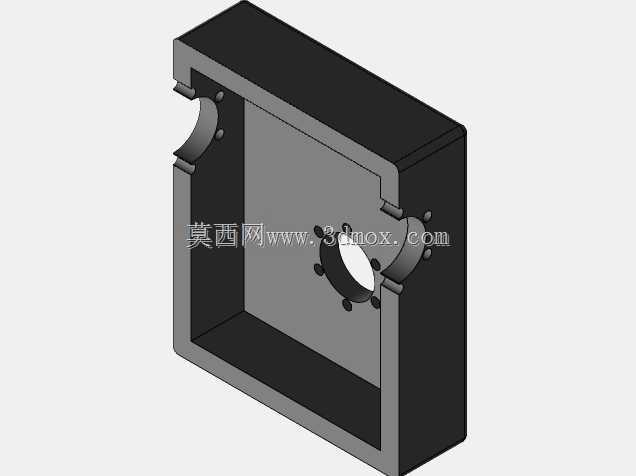

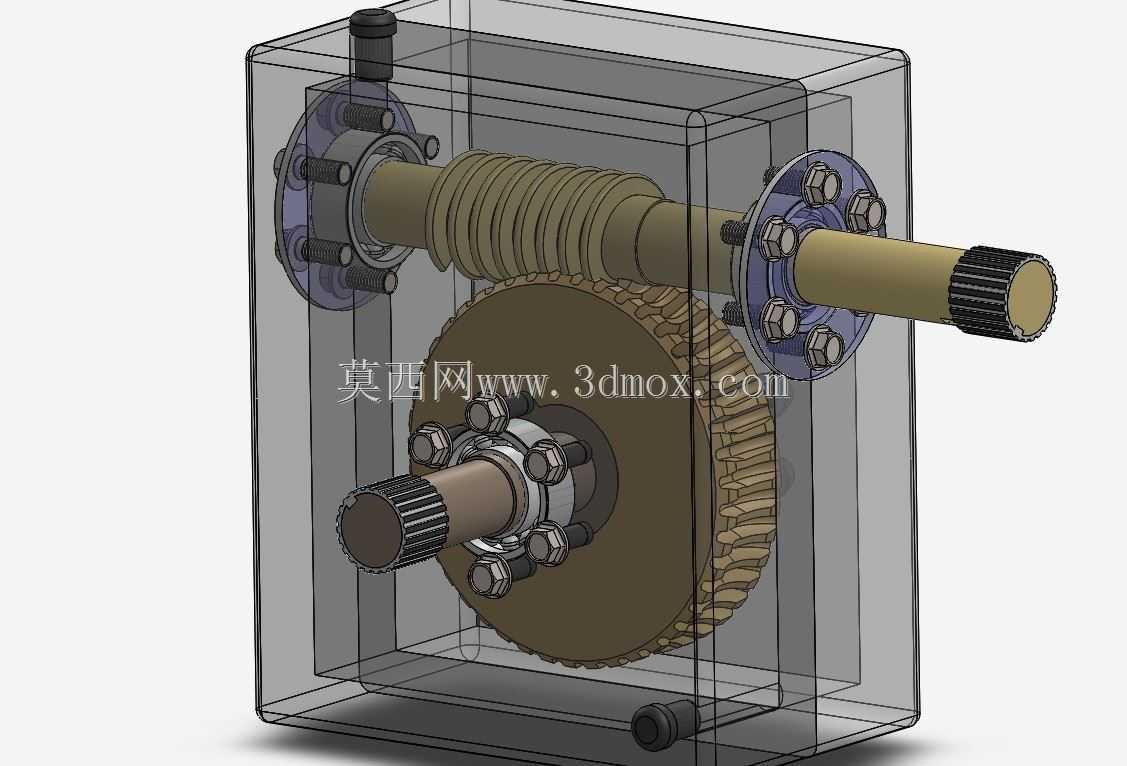

　　这款蜗轮蜗杆传动箱体，是为CA6140普通车床进给传动系统配套设计的减速单元，在车床溜板箱、进给箱的低速大扭矩输出段承担核心传动作用，也可迁移用到轻工输送线、小型工装回转台、食品包装机械的低速驱动工位，适配需要大传动比、小安装空间的动力传递场景。从实际工况出发，这类蜗轮箱内部腔室预留了充足的储油空间，正常装配时会加注L-CKC220号工业齿轮油，依靠蜗杆蜗轮啮合时的带油效果实现飞溅润滑，不需要额外配置强制润滑回路，能大幅降低配套设备的维护复杂度。箱体采用方形封闭式铸铝壳体结构，透明视窗部分是建模时做的剖视展示效果，实际量产件为整体铸造成型后加工安装基准面，壳体壁厚按照6mm的均匀壁厚设计，既保证传动啮合时的结构刚性，

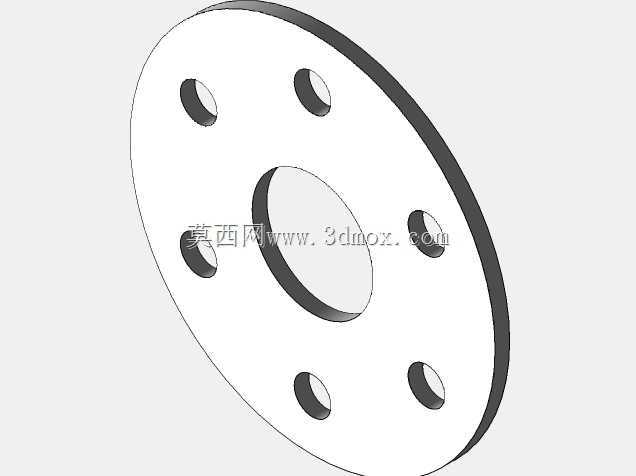

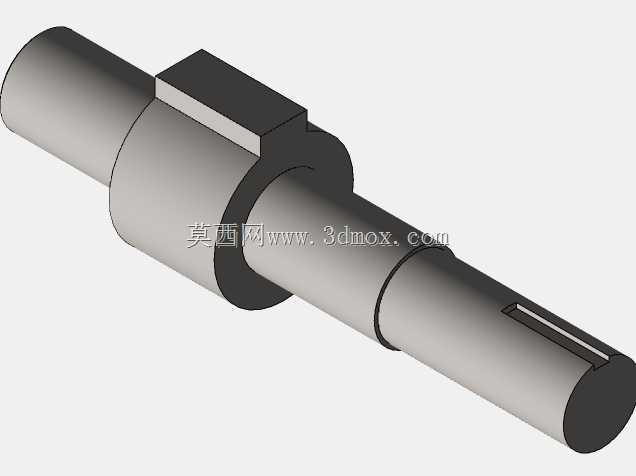

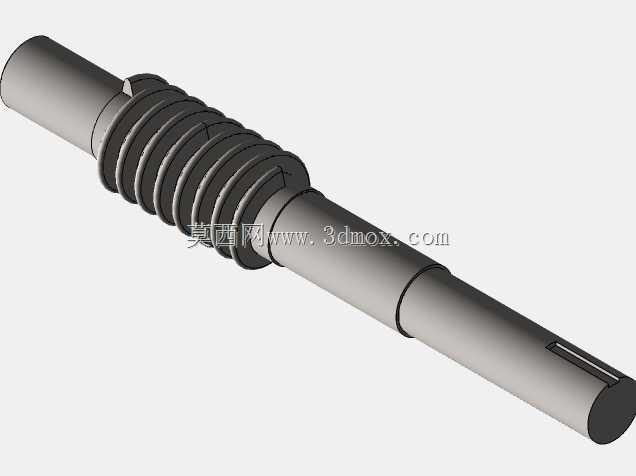

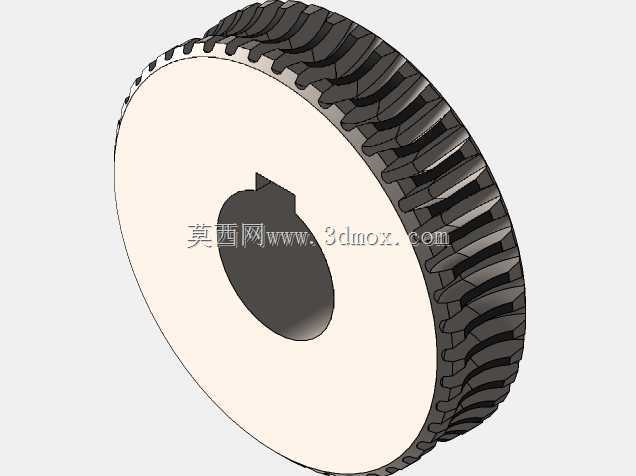

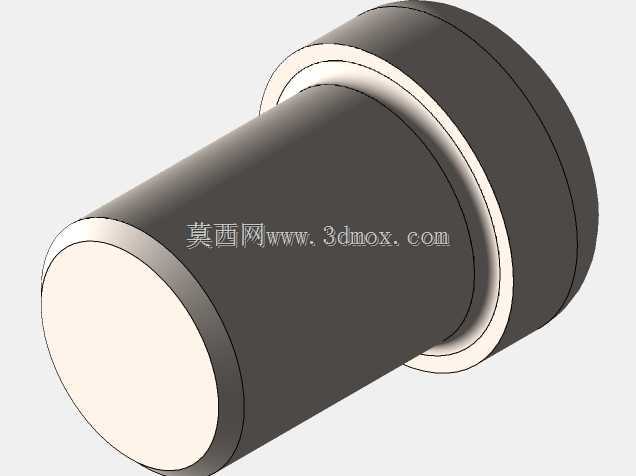

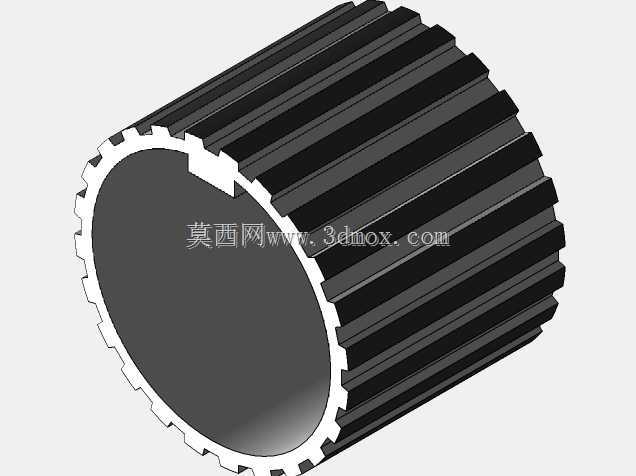

　　避免蜗杆受径向力出现挠性变形影响啮合精度，也能控制整体重量，方便在设备机架上侧装、立装、卧装多种姿态布置。输入轴端采用花键轴伸结构，和电机端的带轮或者联轴器直接配合，轴上的两个支撑点选用圆锥滚子轴承，能同时承受径向力和轴向力——毕竟蜗杆传动时轴向分力能达到圆周力的70%左右，普通深沟球轴承无法承受这么大的轴向载荷，很容易出现早期点蚀失效。输出轴同样采用花键连接，和末端的传动齿轮或者执行机构直连，轴端的法兰端盖做了止口定位，装配时能保证轴承游隙调整到0.02-0.05mm的合理区间，既不会因为游隙过大出现传动窜动，也不会因为游隙过小导致轴承温升过快。设计时蜗杆采用单头渐开线蜗杆，蜗轮采用锡青铜材质镶嵌钢质轮毂的结构，传动比设定为40，

　　能把输入端1440转的电机转速降到36转输出，同时输出扭矩放大32倍以上，完全满足车床进给时的低速大扭矩切削需求，而且蜗杆蜗轮啮合的重合度高，传动时的噪音比齿轮减速箱低10分贝以上，适合对运行平稳性有要求的工位。安装边界上，箱体底部和侧面都预留了M8的安装螺孔，安装孔位的中心距按照120mm*80mm的标准模数设计，能和市面上多数小型减速设备的安装支架通用，输入轴和输出轴的中心高偏差控制在0.02mm以内，装配时不需要额外做同轴度校正，只要把固定螺栓拧紧到规定扭矩就能正常运行。另外箱体的轴伸端都配置了骨架油封，能防止内部润滑油泄漏，同时阻挡外部的切削液、金属碎屑进入箱体内部，避免磨粒磨损导致蜗轮蜗杆早期失效，在车床这类多切削液、多金属粉尘的工况下能稳定运行8000小时以上不需要开箱检修。
