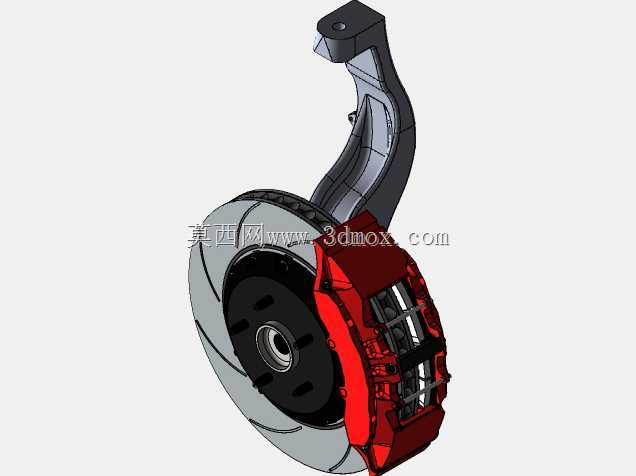

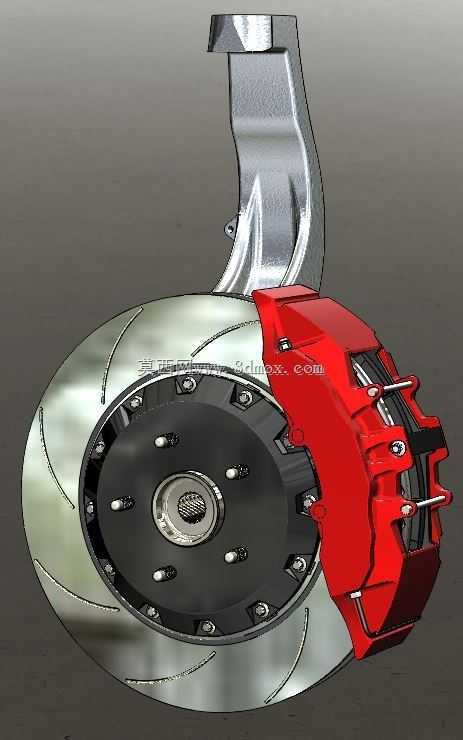

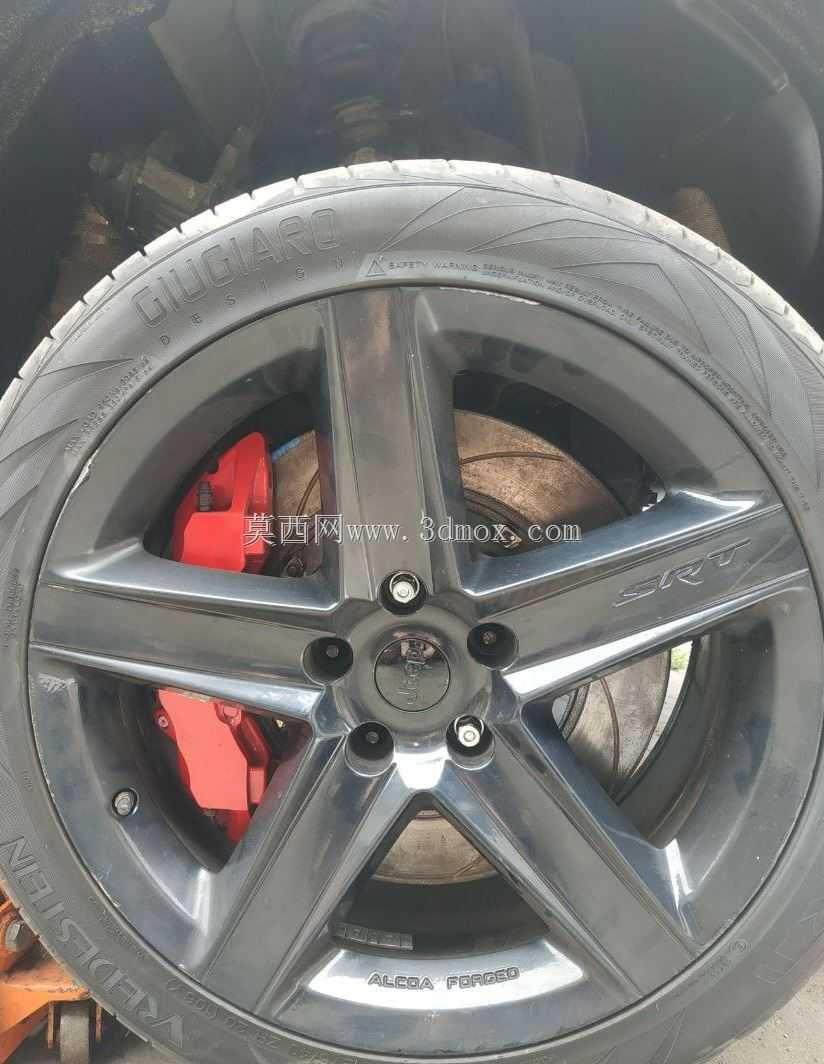

八活塞锻造制动卡钳适配结构试验设计

　　这套八活塞锻造制动卡钳适配结构，主要面向高性能乘用车辆、赛道改装车辆的制动系统升级与台架验证场景，核心作用是在车辆高强度制动工况下，提供足够的制动夹紧力，同时通过适配结构完成卡钳与转向节、刹车盘的精准匹配，避免制动过程中出现偏磨、抖动、制动力分配不均的问题。从功能特性来看，八活塞的布局采用不等径活塞分组设计，靠近刹车盘进风侧的活塞直径略小于出风侧，能够补偿制动过程中刹车盘因温度分布不均产生的热变形，让刹车片整个摩擦面的压力分布更均匀，减少制动热衰退的影响；锻造工艺的卡钳本体相比铸造件，内部金相组织更致密，在同等壁厚下能承受更高的制动液压力，极限工况下的本体形变量可控制在0.1mm以内，避免因卡钳形变导致的制动踏板行程变长问题。

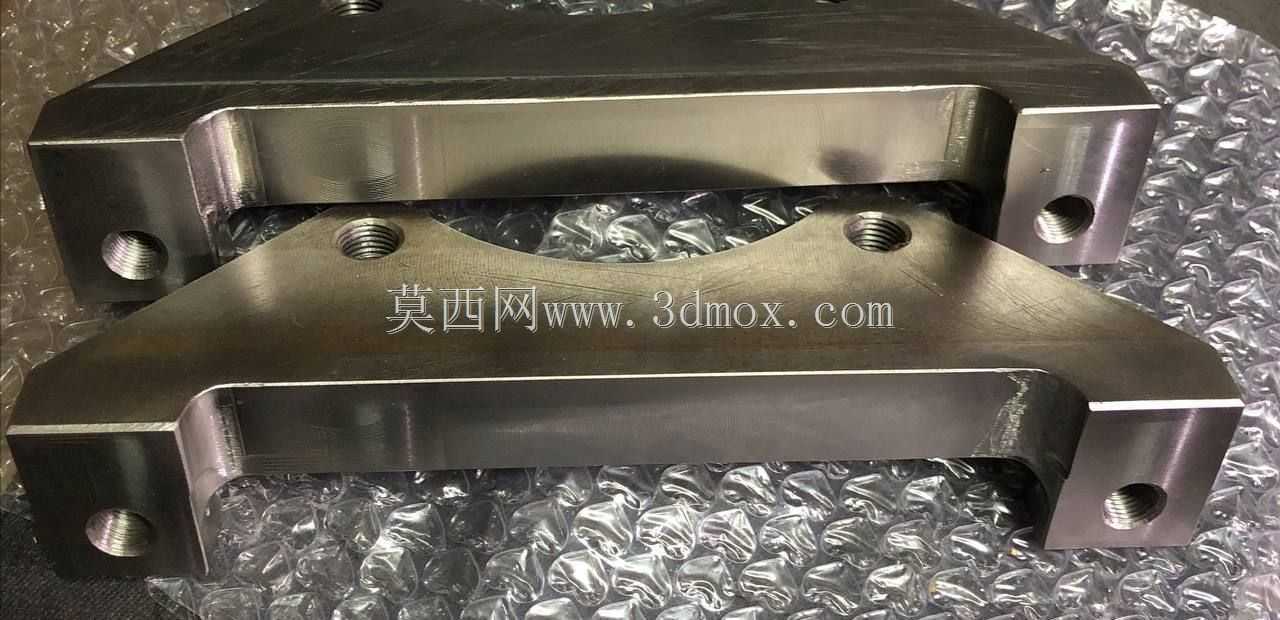

　　设计过程中首先确定了安装边界：适配的刹车盘为355mm直径通风划线盘，卡钳安装孔距为160mm，适配转向节的安装面平面度要求控制在0.02mm以内，适配结构的转接臂采用一体化弯臂设计，在保证避让轮毂辐条、转向拉杆运动包络的前提下，将卡钳的重心尽量靠近转向节安装点，减少非簧载质量的同时，降低制动过程中卡钳受到的翻转力矩。整个结构的尺寸链计算围绕刹车片与刹车盘的平行度展开，从转接臂安装面到卡钳活塞安装面的形位公差严格控制，确保冷态下刹车片与刹车盘的端面跳动量不超过0.03mm，避免低速制动时出现刹车抖动问题。结构设计时还预留了刹车片磨损后的间隙补偿空间，活塞的防尘圈、密封圈槽采用标准制动卡钳的密封结构设计，

　　能够保证在-40℃到180℃的工作温度区间内，密封件不会出现失效漏油的问题；卡钳本体的放油嘴位置设置在卡钳腔体最高点，方便后期维保过程中的制动液排气操作，避免空气残留导致的制动脚感偏软问题。适配结构的弯臂部分做了等强度设计，通过有限元分析对受力薄弱区域做了局部加厚，非受力区域做了减重挖槽，在保证1.8倍额定制动力下结构应力不超过材料屈服强度70%的前提下，尽可能降低整体重量，适配结构与卡钳本体的连接采用定位销加螺栓紧固的方式，定位销的配合公差选用H7/h6，保证装配后卡钳的滑动顺畅，不会出现卡滞导致的拖刹问题。
