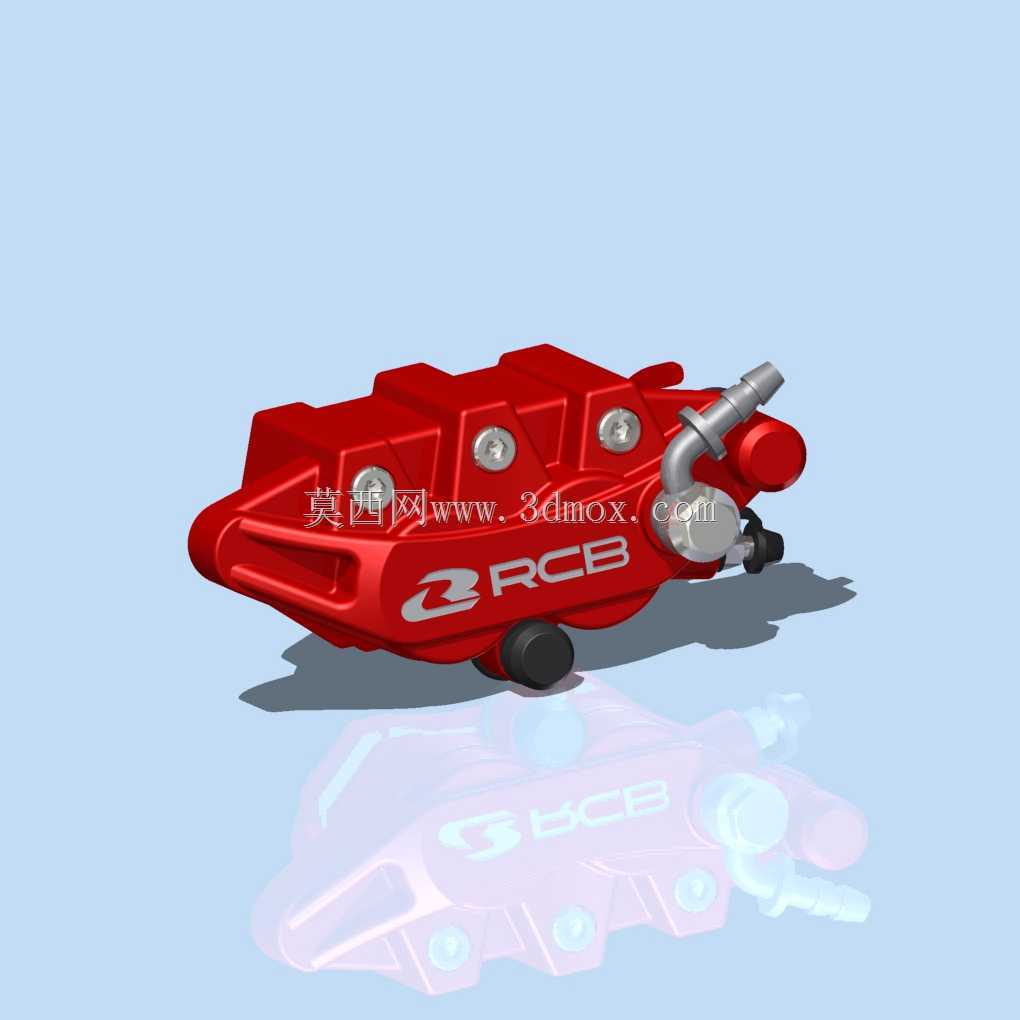

机车改装用S系列RCB液压制动卡钳结构

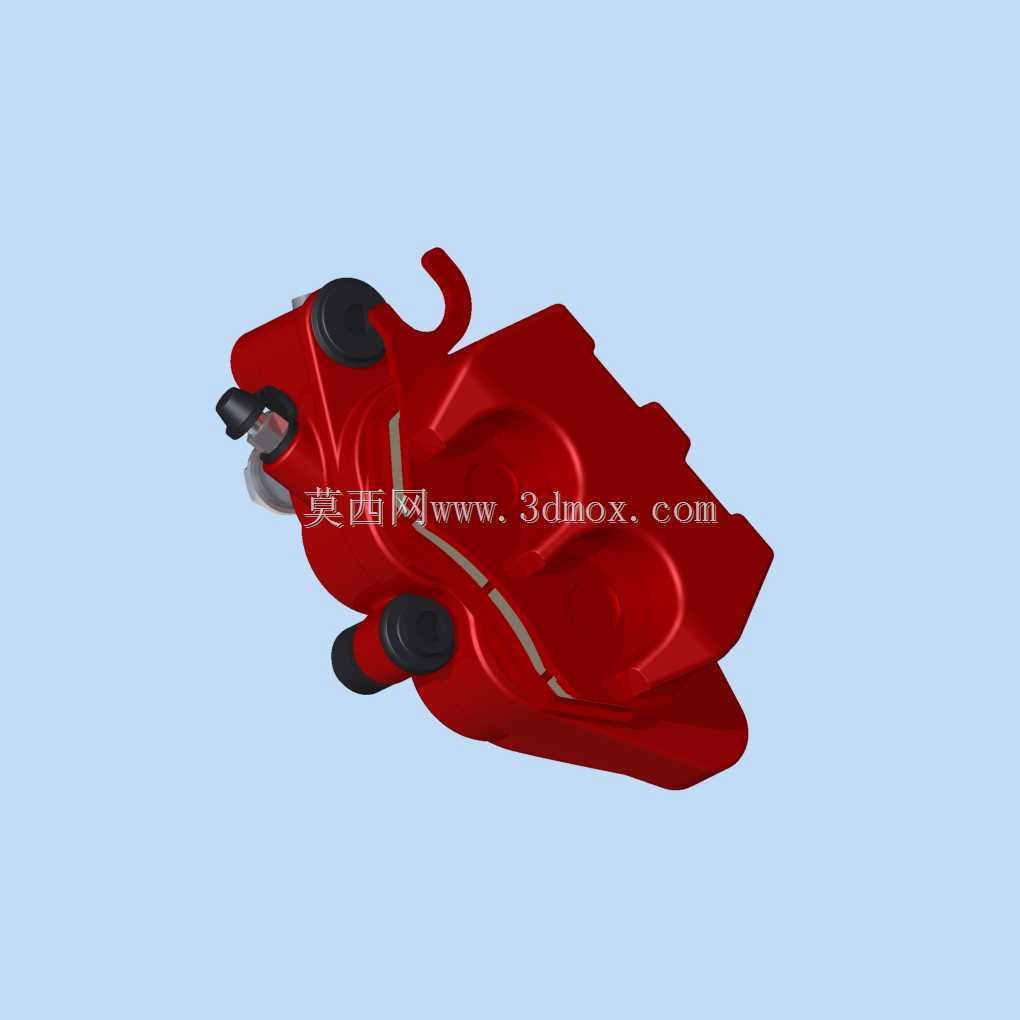

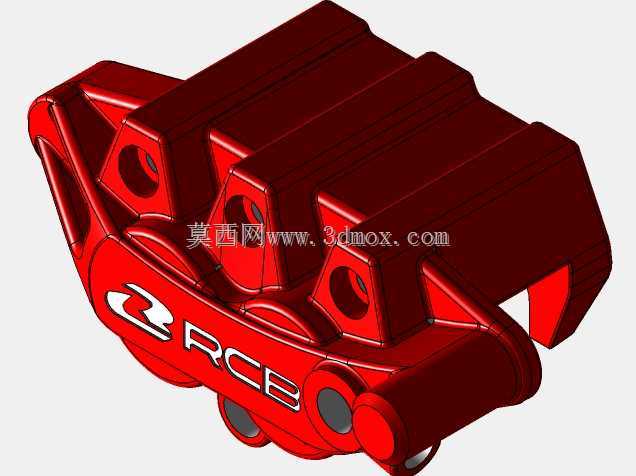

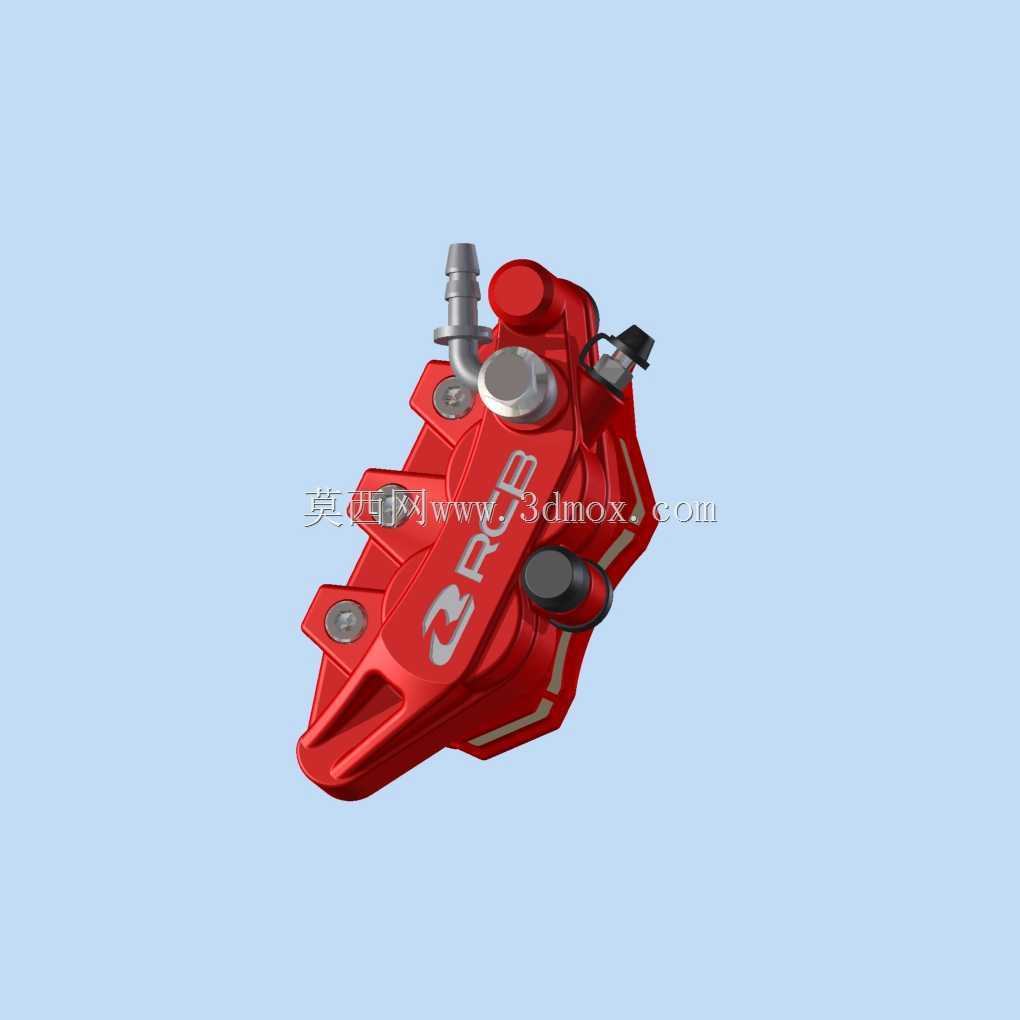

　　这款制动卡钳主要面向中小排量踏板机车、跨骑车型的制动升级场景，也可适配小型电动两轮车的前制动系统安装需求，属于对向活塞式液压制动部件，核心作用是通过液压推力推动活塞压紧刹车碟片，将车辆动能转化为摩擦热能实现减速与驻车锁止。从结构设计来看，卡钳本体采用一体式锻造铝合金构型，相比分体式铸造卡钳，本体刚性提升约30%，高压制动液作用下的形变量控制在0.1mm以内，避免大制动力矩下的卡钳形变导致的刹车软脚问题。卡钳本体侧面预留的三个安装定位孔，适配主流30mm、34mm两种安装孔距的前减震转接码，安装边界覆盖180mm-260mm直径的固定碟、浮动碟，适配碟片厚度范围为4mm-5mm，无需额外打磨卡钳本体即可完成装车。

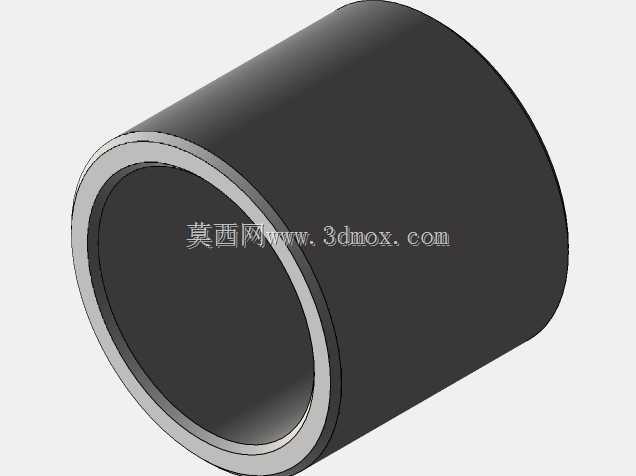

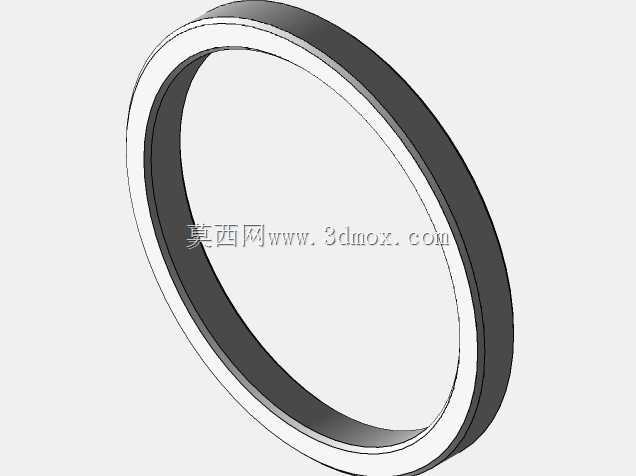

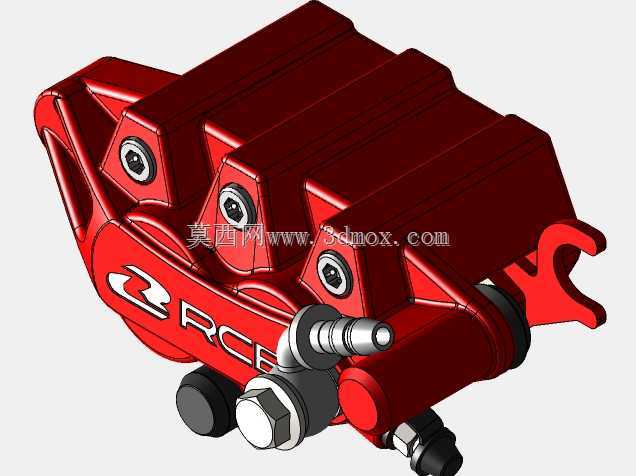

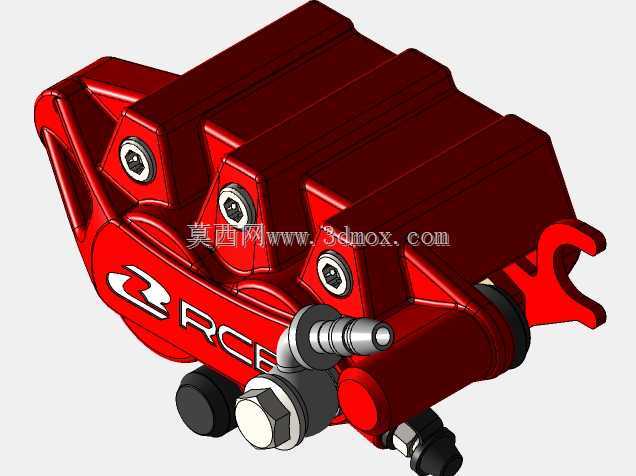

　　内部油路采用交叉互通式设计，两个对置活塞的液压响应差控制在0.02s以内，制动时活塞同步推出，避免碟片偏磨导致的制动抖动问题。活塞采用不锈钢材质，表面做硬质阳极氧化处理，与卡钳本体之间的密封件采用三元乙丙橡胶材质，耐受-40℃到120℃的工作温度区间，长期使用不会出现密封件老化导致的制动液渗漏问题。卡钳外侧设置的放气螺钉位置做了凸起防护结构，避免装车后磕碰导致放气螺钉断裂，日常维护排空气时无需拆卸周边护板即可操作。外观层面的散热鳍片结构沿卡钳迎风面布置，车辆行驶时的迎面气流可直接带走制动过程中产生的热量，连续十次全力制动后的卡钳本体温度比同规格无散热结构卡钳低15℃左右，有效降低高温下制动热衰减的幅度。

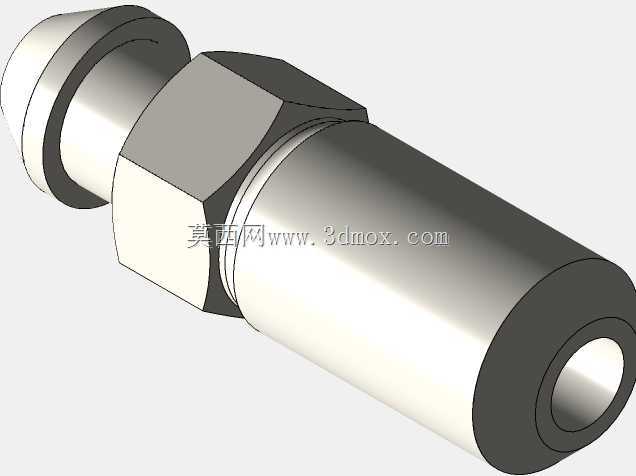

　　卡钳上的油管接口采用标准10mm Banjo接头规格，可直接适配通用型金属刹车油管、原厂橡胶刹车油管，无需额外制作转接接头。设计过程中针对卡钳的重量做了拓扑优化，在保证安装刚性、制动强度的前提下，去除了非受力区域的多余材料，整体重量控制在380g左右，比同规格原厂铸造卡钳轻120g，降低了前悬的簧下质量，提升车辆转向的灵活性。实际装车测试中，该卡钳在60km/h时速下的干地制动距离可控制在14m以内，湿地制动距离控制在18m以内，制动力度线性可调，不会出现初段制动力过猛导致的车轮抱死问题，适配常规民用通勤、轻度跑山的使用场景，不需要做额外的结构改动即可替换原厂单活塞卡钳。
