雅马哈Rx King后鼓式制动器结构设计

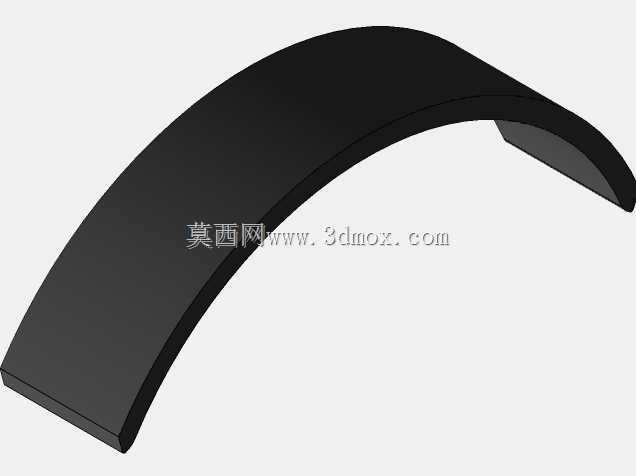

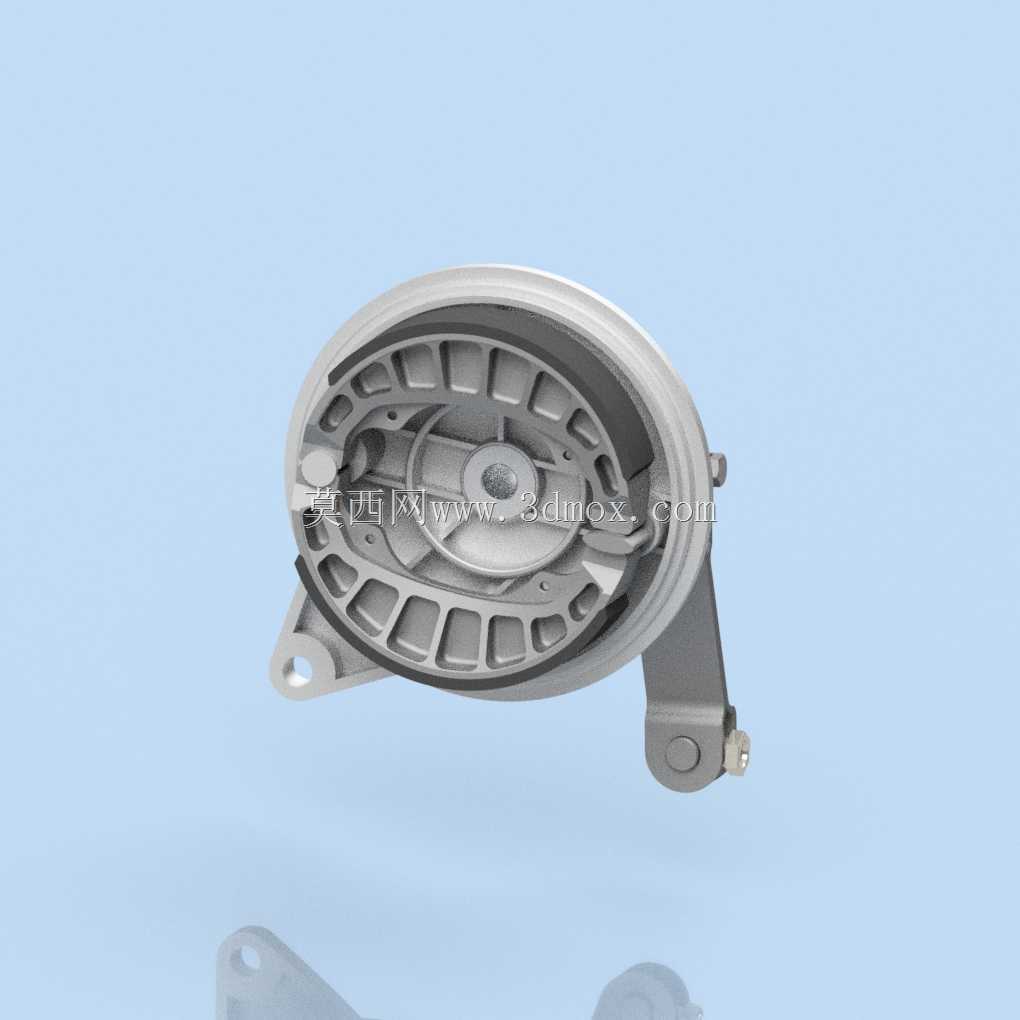

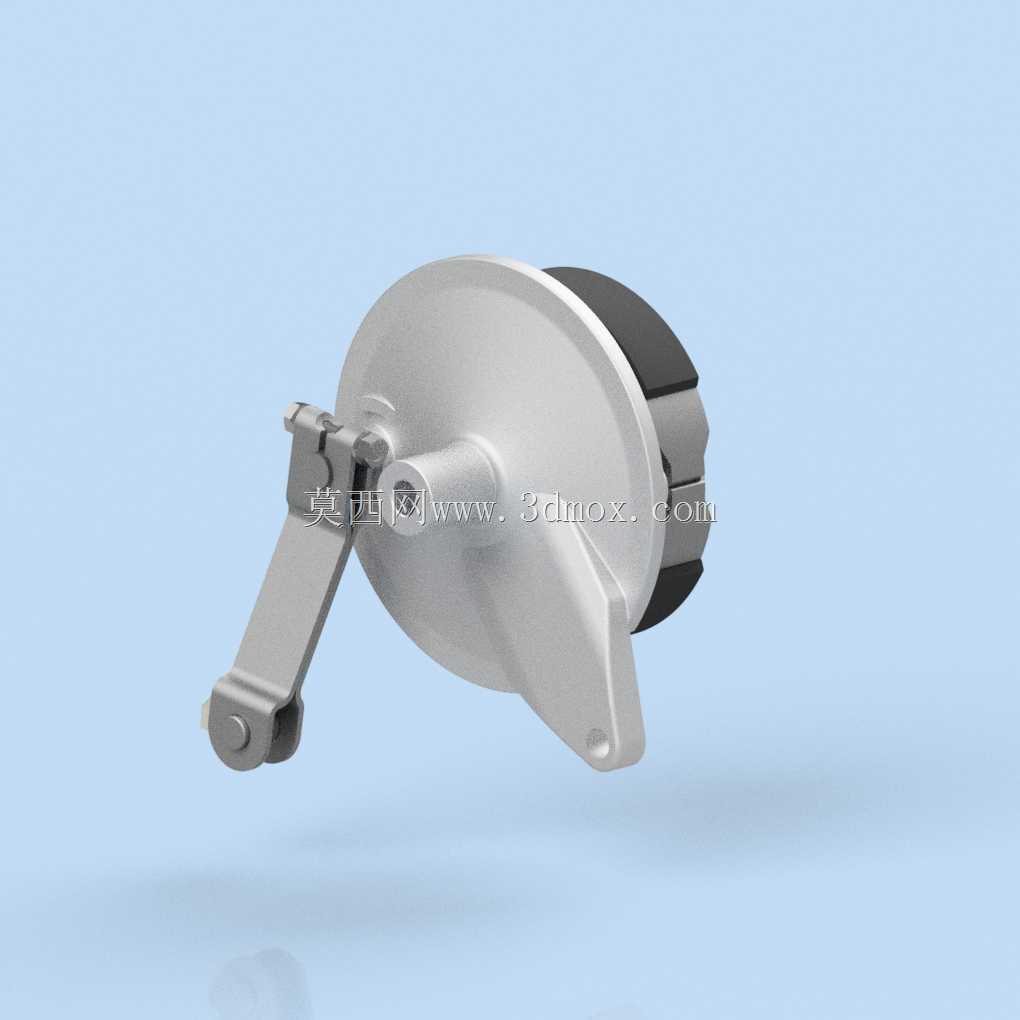

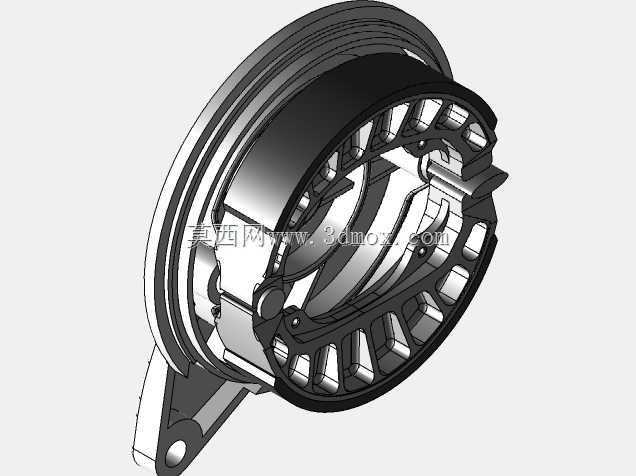

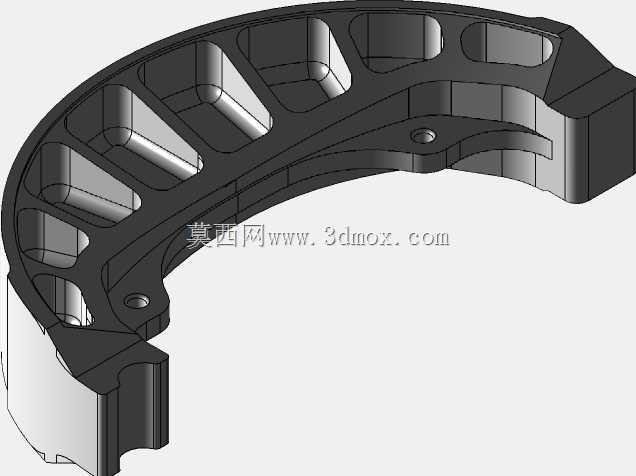

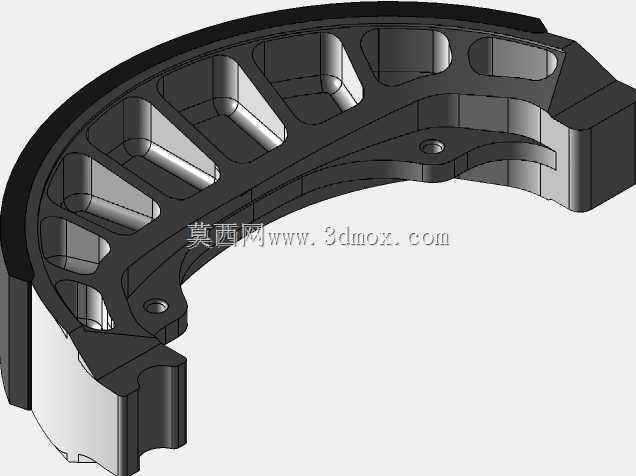

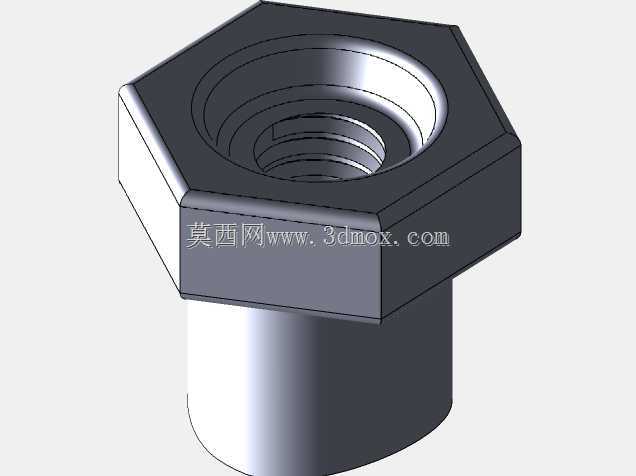

　　这款后鼓式制动器适配雅马哈Rx King车型，属于摩托车后轮制动系统的核心执行部件，日常应用场景覆盖通勤代步、轻度非铺装路面行驶等多数民用摩托使用工况，依靠鼓式制动结构的大制动力矩特性，满足中小排量摩托车后轮的制动需求，尤其在雨天、泥沙附着的轮辋环境下，封闭的鼓式结构能减少外界杂质对制动摩擦副的侵入，相比盘式制动在这类场景下的抗污损表现更稳定。从结构设计来看，整个制动器以铸铝制动底板为安装基体，底板上集成了制动蹄支撑销孔、凸轮轴安装座、摇臂连接位以及轮轴穿装孔，所有安装位的同轴度、位置度公差都围绕后轮旋转中心做基准约束，避免装配后出现制动偏磨、拖滞的问题。制动蹄采用分体式圆弧结构，摩擦片粘接在蹄铁外侧，两个蹄片一端卡在支撑销上，

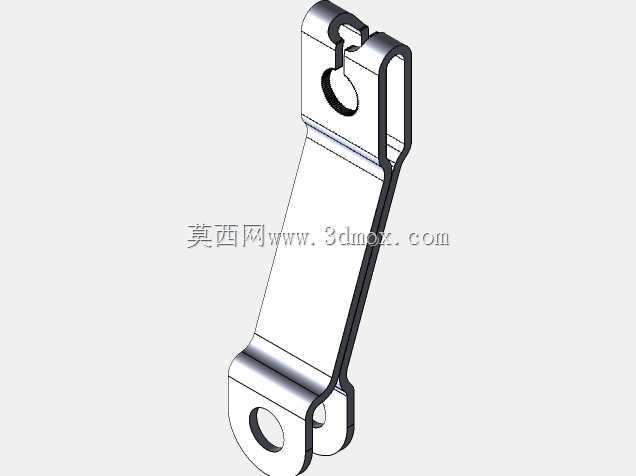

　　另一端贴合在制动凸轮的工作型面上，凸轮轴摇臂受拉索驱动转动时，会推动两个蹄片向外张开，让摩擦片压紧制动鼓内壁，通过摩擦力矩实现车轮减速。设计过程中重点考量了摩擦片的包角参数，过大的包角会导致制动散热差、容易出现热衰退，过小则无法提供足够的制动力矩，最终选取的包角范围兼顾了制动效能与热稳定性，同时蹄铁的筋条布局做了等强度优化，在保证制动时蹄片刚度、避免形变导致摩擦面贴合不均的前提下，尽可能削减了非受力区域的材料厚度，降低组件整体重量。安装边界方面，制动底板的定位止口尺寸与后摇架的安装座完全匹配，摇臂的初始角度预留了足够的拉索调节行程，轮轴穿装孔的孔径适配原厂后轮轴规格，制动鼓的内径与摩擦片的初始外径预留了合理的装配间隙，

　　装车后无需额外打磨摩擦片即可完成初始调试，制动时的蹄片张开行程符合常规摩托制动拉索的行程范围，不会出现拉索行程不足导致制动失效的问题。整个制动组件的外形轮廓完全避让后轮辐条、链条等周边部件，安装后不会出现运动干涉，制动凸轮轴的衬套部位预留了润滑通道，日常维护时可以直接加注润滑脂，减少转动卡滞的概率。
