CA6140机床配套涡轮泵叶轮结构设计

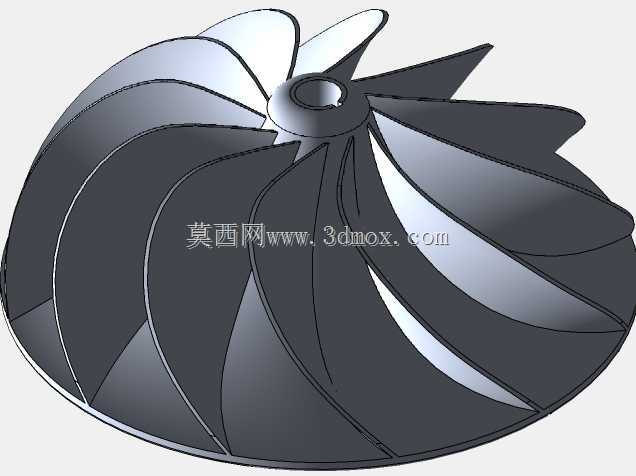

　　这款叶轮作为CA6140普通车床冷却系统涡轮泵的核心过流部件，主要承担切削液输送的功能，在机床加工过程中，需要将储液箱内的切削液以稳定压力输送到切削区域，完成刀具与工件接触面的冷却、冲屑以及润滑作业，其性能直接影响切削区域的降温效率、切屑排出顺畅度，进而关联加工表面质量与刀具使用寿命。从结构设计来看，该叶轮采用后弯式扭曲叶片构型，叶片沿轮毂周向均匀分布，型线经过流体力学优化，能够在较低转速下实现较高的扬程输出，同时减少流体在叶轮流道内的涡流损失，降低泵组运行时的振动与噪声。轮毂中心设置的安装孔与键槽结构，匹配涡轮泵的驱动轴安装尺寸，安装时可通过轴肩与锁紧螺母实现轴向定位，保证叶轮高速旋转时的同轴度，避免因偏心产生的动不平衡问题。

　　叶轮的外形尺寸严格适配CA6140机床配套涡轮泵的泵腔内部边界，叶片外缘与泵壳内壁的间隙控制在合理范围，既避免间隙过大导致的流体回流损失，也防止间隙过小引发的运转剐蹭风险。在实际工况适配性上，该叶轮的流道宽度与曲率设计，充分考虑了切削液中混有细小金属切屑的使用场景，流畅的流道曲面可减少切屑挂附堵塞的概率，降低泵组维护频次。叶片与轮毂的连接位置采用大圆角过渡结构，能够有效分散高速旋转时的应力集中，提升部件的抗疲劳强度，适配机床冷却泵长期连续运转的工作需求。从建模逻辑来看，设计过程中先完成轮毂基体的回转特征构建，再通过曲面放样生成单张扭曲叶片，通过圆周阵列完成所有叶片的排布，最后对所有连接位置做圆角处理，整个模型的特征参数可根据不同泵腔尺寸、扬程需求做快速调整，方便后续衍生型号的迭代设计。
