DIY直驱式模拟赛车转向轴距结构

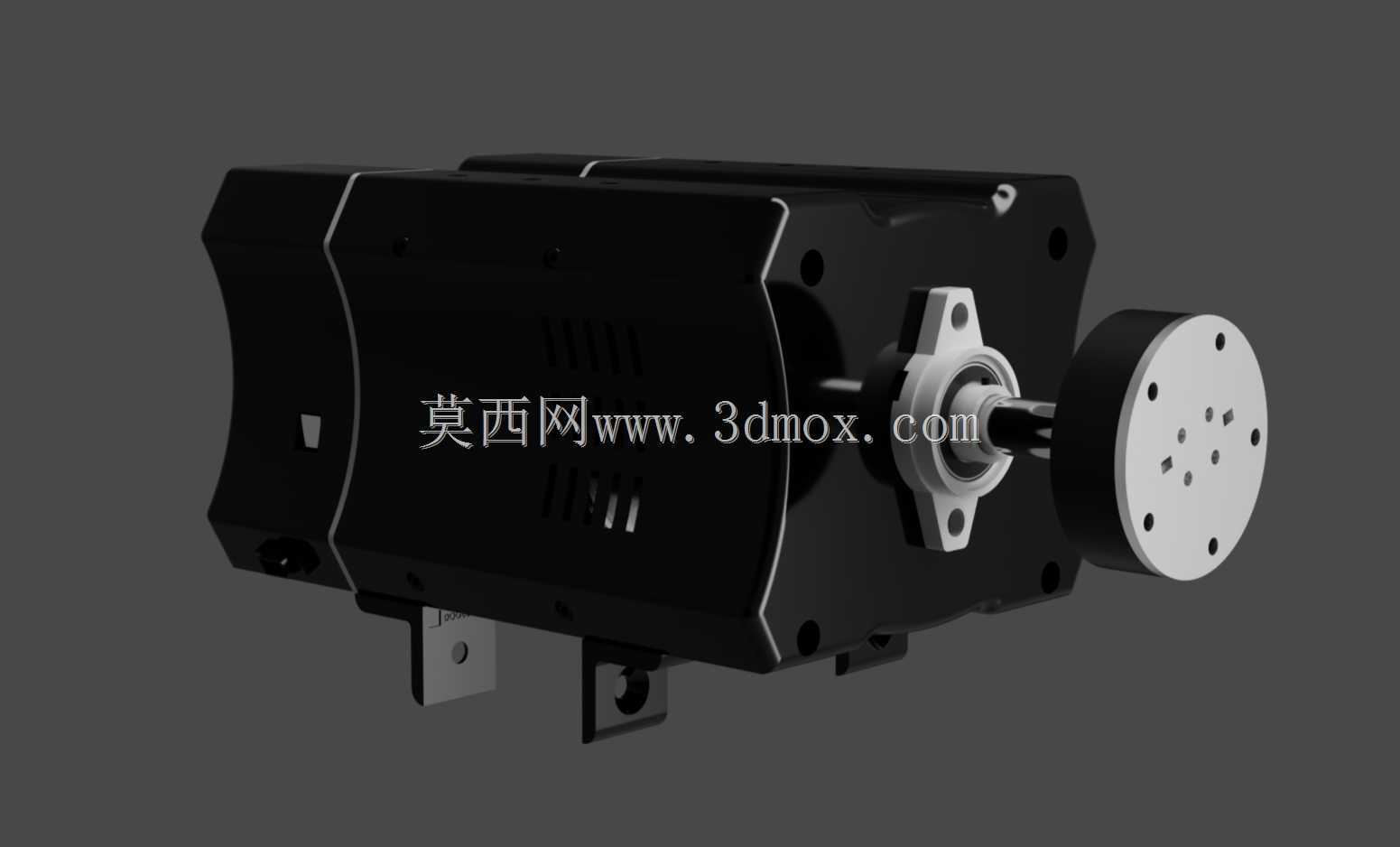

　　这套直驱轴距结构主要面向模拟赛车外设改装场景，核心作用是为模拟驾驶系统提供无减速机构的力反馈转向输出，相比带齿轮或皮带减速的转向基座，直驱结构能消除传动间隙带来的转向虚位，让路面反馈、轮胎抓地力变化、转向回正力矩的传递更直接，适配专业级模拟赛车驾驶、驾驶技能训练、赛车调校模拟验证等场景。从结构设计逻辑来看，整套装置以气垫板电机作为动力输出核心，省去了传统转向基座的减速齿轮组、同步带传动结构，从根源上避免了传动背隙、传动件磨损带来的精度衰减问题，输出端直接对接转向连接法兰，法兰盘上预留了多组不同孔距的安装孔位，能够适配市面上多数主流尺寸的模拟赛车方向盘，不需要额外制作转接件就能完成快拆结构的装配。设计时专门做了独立的连接基板，

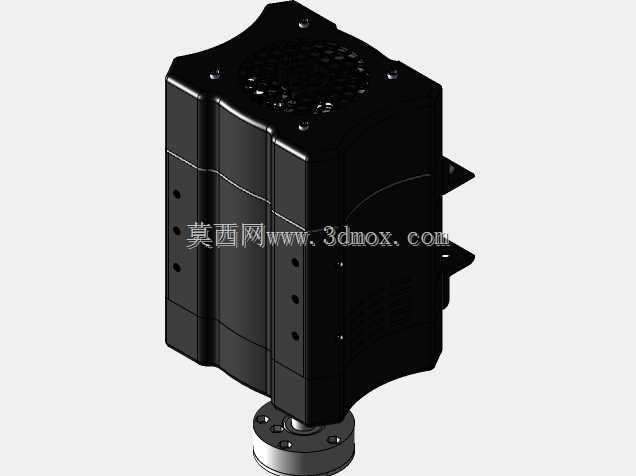

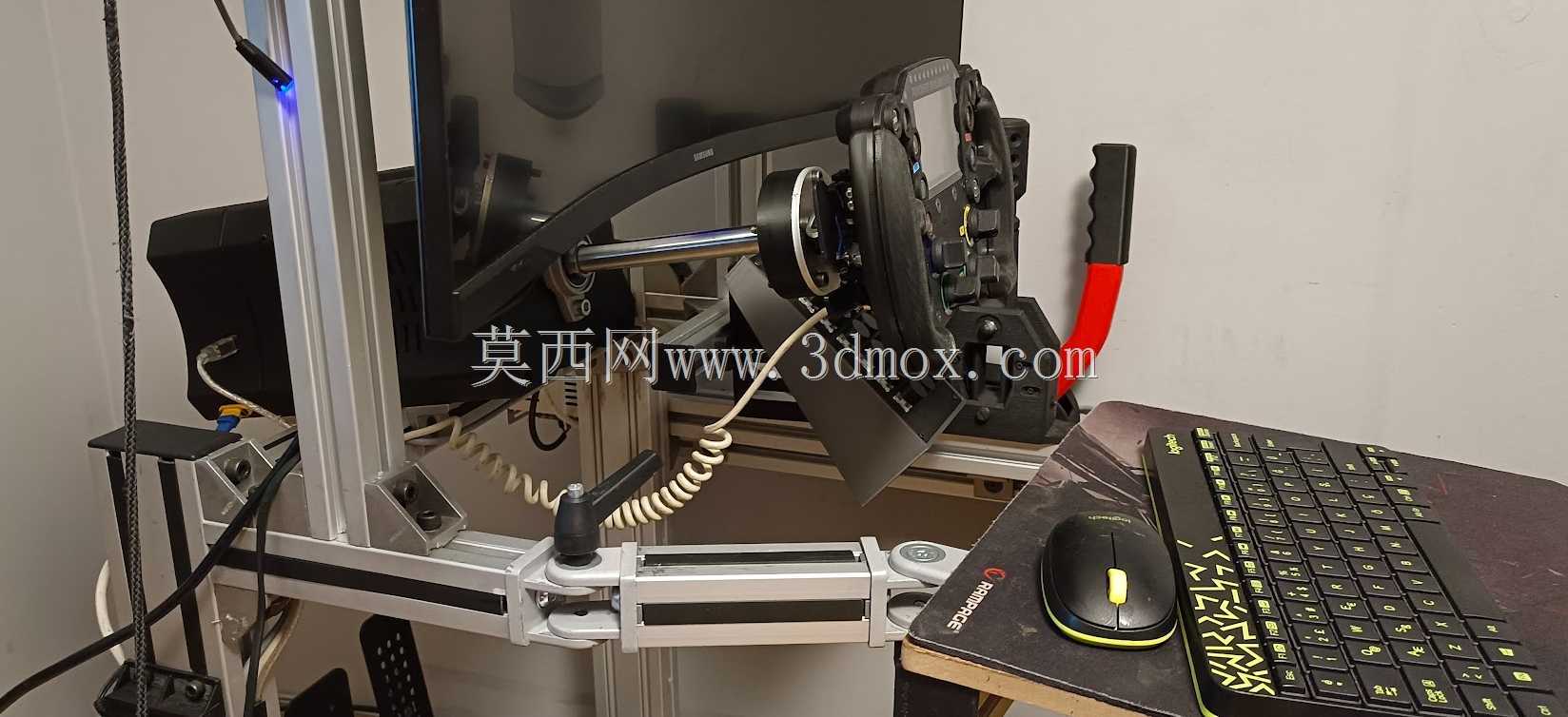

　　基板上预留了电机固定位、驱动控制模块安装位、接线走线槽，将动力部分与控制部分的安装接口整合在同一基准面上，既减少了装配时的对位调整工作量，也能避免分体式安装带来的同轴度误差，保证电机输出轴与转向轴的同轴度控制在合理公差范围内，减少高速转动时的径向跳动。外壳采用分体式拼接结构，主体安装壳体上预留了散热通槽，对应电机定子的发热区域，能够在长时间大扭矩力反馈输出时保证空气流通，带走电机工作产生的热量，避免持续高负载下的电机过热降频。壳体底部预留了两组凸耳式安装位，安装孔位的间距匹配主流模拟赛车支架的型材安装标准，既可以通过螺栓直接固定在铝型材支架上，也能搭配减震垫安装在桌面支架上，安装边界的预留尺寸覆盖了常规桌面安装、

　　座舱式安装的空间需求，不会和支架上的排挡、踏板安装位产生空间干涉。输出端的轴系采用双轴承支撑结构，靠近法兰盘的位置设置了轴向定位台阶，能够承受方向盘按压、快速打方向时产生的轴向与径向载荷，避免长时间使用后输出轴出现窜动。整套结构的走线从壳体侧部的预留槽引出，不会干扰转向轴的转动行程，转向全行程转动时不会出现线材拉扯、磨损的问题。在实际装配调试时，只需要将电机固定在基板对应位置，完成驱动模块与电机的接线，再将外壳拼接固定，就能完成核心基座的组装，后续搭配对应的控制程序就能实现力反馈输出，对于DIY玩家来说，不需要复杂的机加工件就能完成整套直驱基座的搭建，结构的容错空间充足，就算是首次接触模拟赛车外设改装的从业者，也能按照安装基准完成高精度装配。
