制药行业注射用水分配撬装设备结构

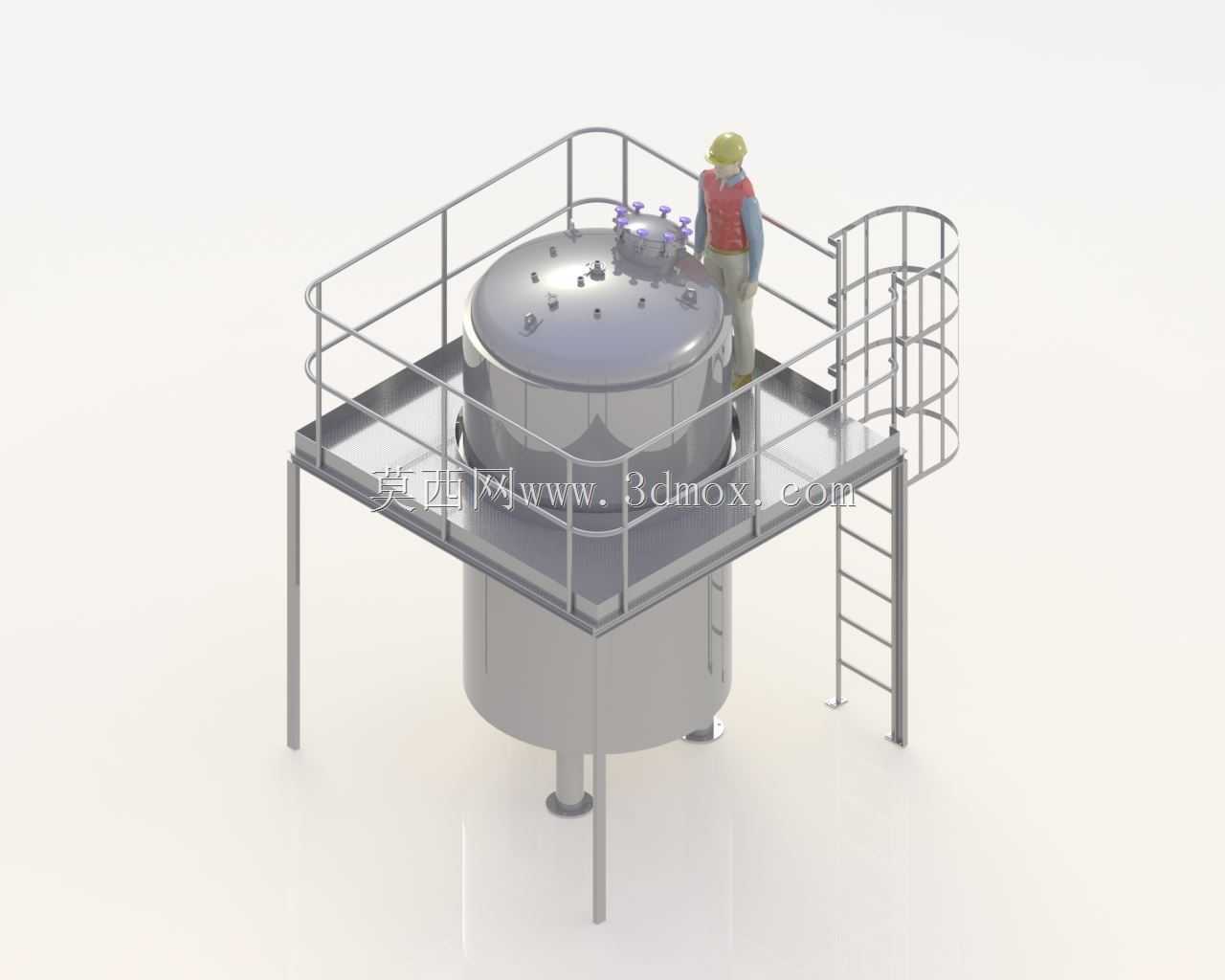

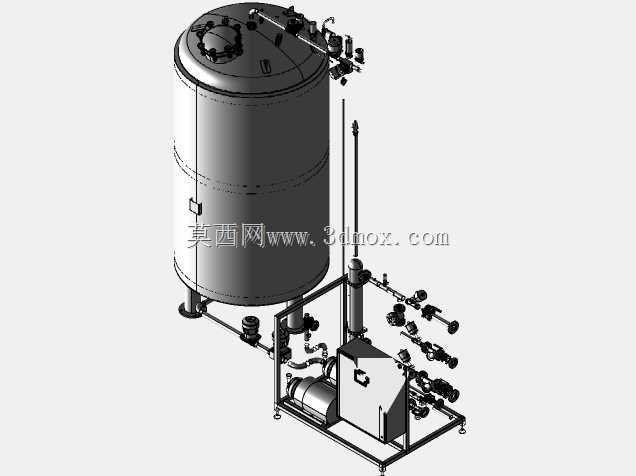

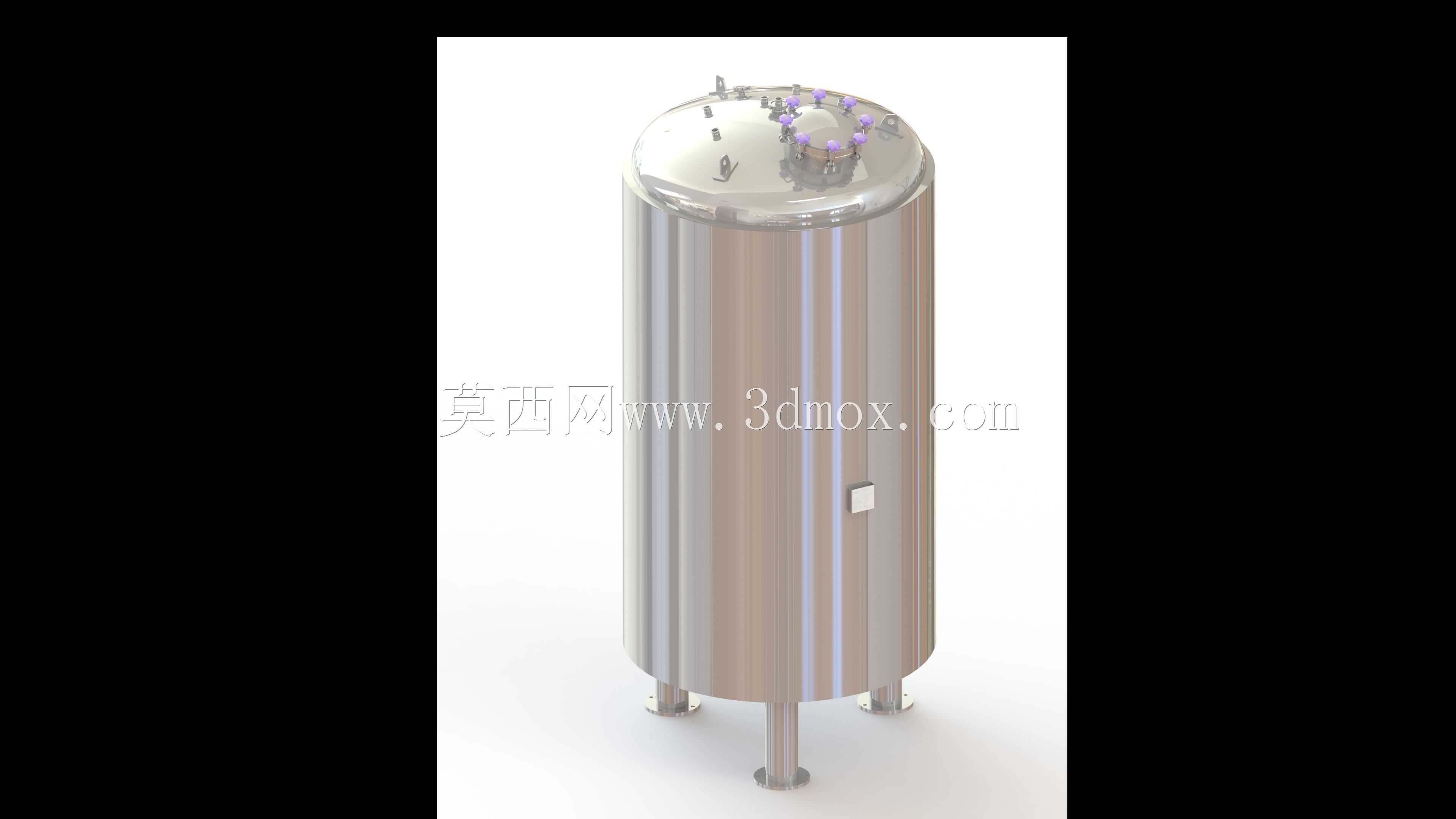

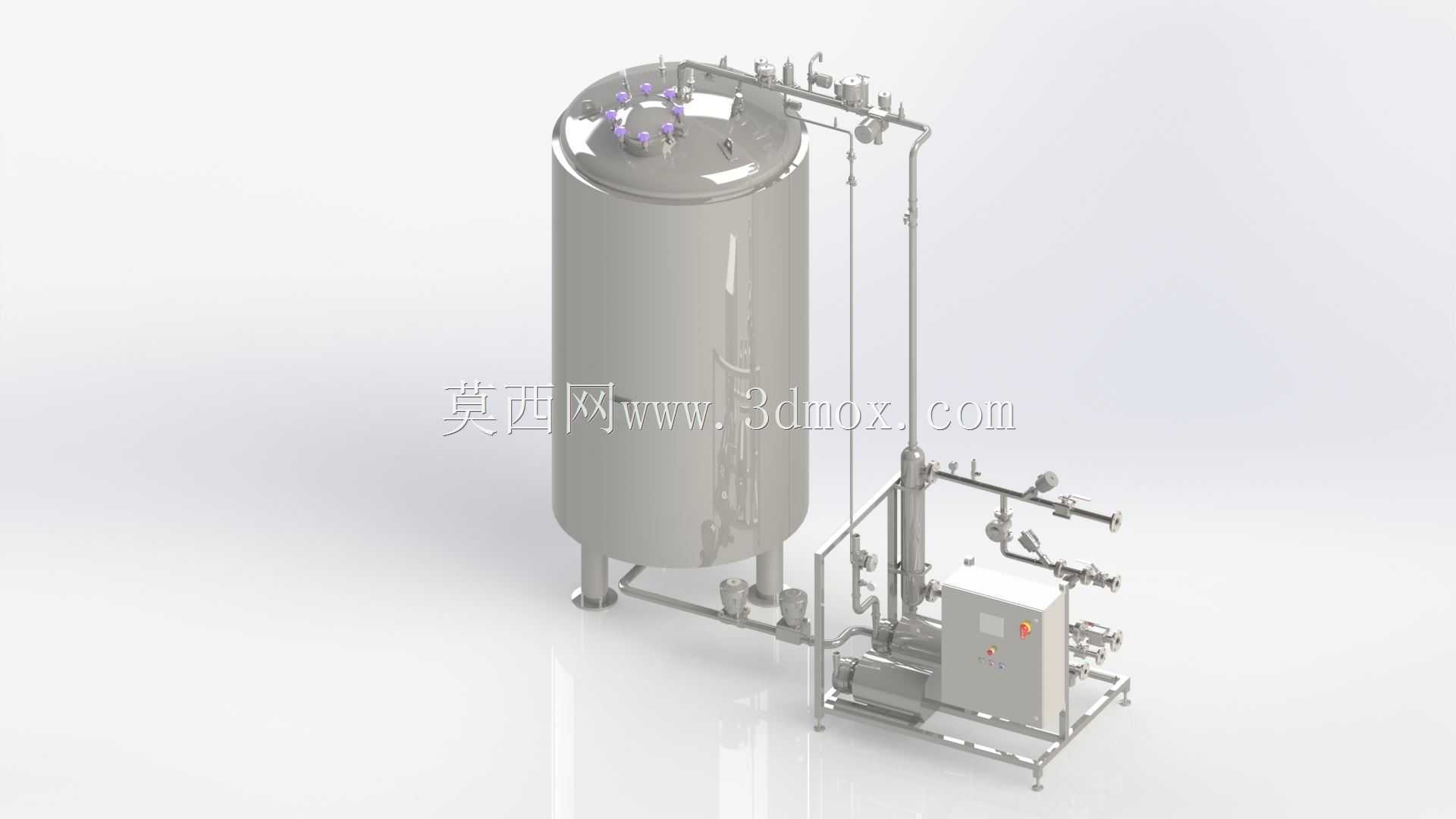

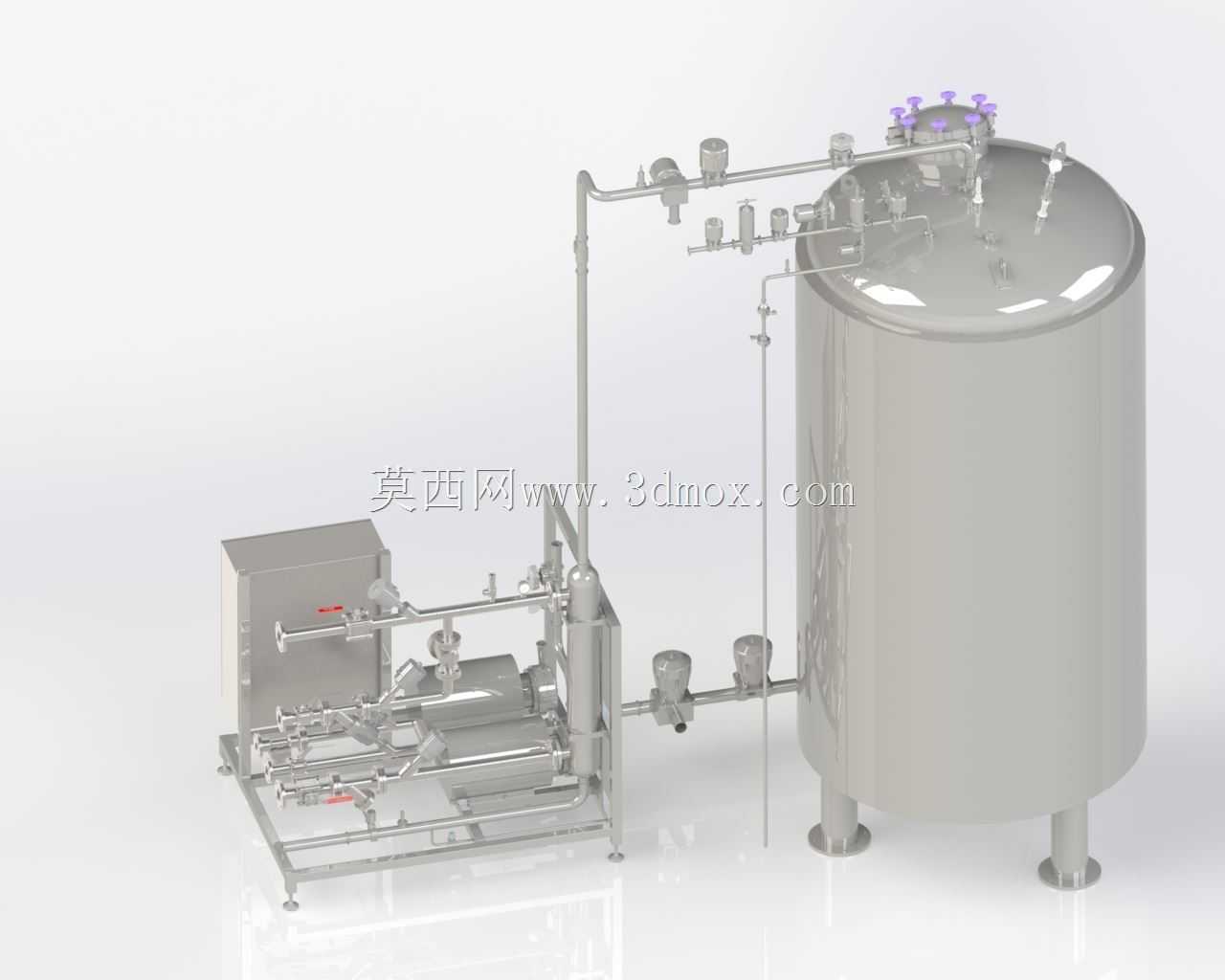

　　这套分配撬装结构主要面向制药、化妆品、食品加工等对流体介质卫生等级有严苛要求的生产场景，核心承担注射用水的存储、恒压输送与回路循环功能，避免纯化水在存储输送过程中出现微生物滋生、微粒污染等问题，满足GMP相关卫生规范要求。整套设备采用撬装集成化设计思路，将立式储液罐体、输送泵组、管路阀门、检测仪表、控制柜体全部整合在统一的公共底座上，现场安装时仅需对接进出水主管道与供电接口即可完成部署，大幅缩减现场施工的配管、布线工作量，也避免现场零散安装带来的卫生死角与安装误差。从结构布局来看，立式储液罐采用圆弧过渡的支腿支撑，罐体顶部集成了呼吸器、清洗球接口、温度检测、液位检测等多个工艺接口，所有接口均采用卫生级快装连接形式，

　　罐体内壁做镜面抛光处理，无积液死角，能够满足定期CIP清洗与SIP灭菌的工艺要求。罐体侧面连接的循环管路采用卫生级抛光管材，管路排布严格遵循自排净原则，所有管路倾斜角度满足重力排液要求，无盲管、无存液段，管路上依次配置了输送泵、过滤器、换热组件、压力与流量检测元件，能够根据用水点的实时需求调整输送压力与流量，维持整个供水回路的湍流状态，避免介质静止带来的微生物滋生风险。撬装底座采用型钢焊接成型，表面做防锈与卫生级涂层处理，底座上预留了标准的吊装孔与固定地脚位置，整套设备的安装边界充分考虑了标准车间的通道宽度与检修空间，罐体周边预留了不小于600mm的检修操作空间，泵组与阀门位置的操作高度符合人体工程学要求，日常操作阀门、查看仪表、

　　更换滤芯等作业无需额外搭建辅助平台。控制柜体独立布置在撬体前端，柜体防护等级满足车间潮湿环境使用要求，内部集成了泵组控制、温度压力采集、液位联锁等逻辑单元，能够实现储罐液位低联锁停泵、循环温度异常报警、回水流量低报警等功能，整套结构的管路排布做了等电位连接设计，避免静电积累带来的安全风险。在细节设计上，所有管路的支撑均采用快装式管夹，避免焊接固定带来的锈蚀与清洁死角，密封件全部采用符合卫生级要求的材质，能够耐受高温灭菌的温度冲击，设备整体的外表面无突出的尖锐棱角，所有结构转角均做圆弧过渡，避免积尘与人员磕碰风险。
