六百五十毫米行程底部驱动线性滑台模组

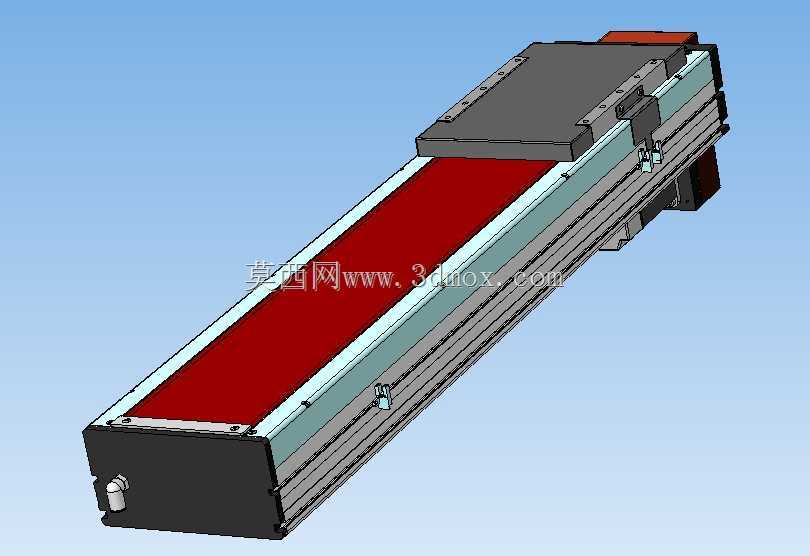

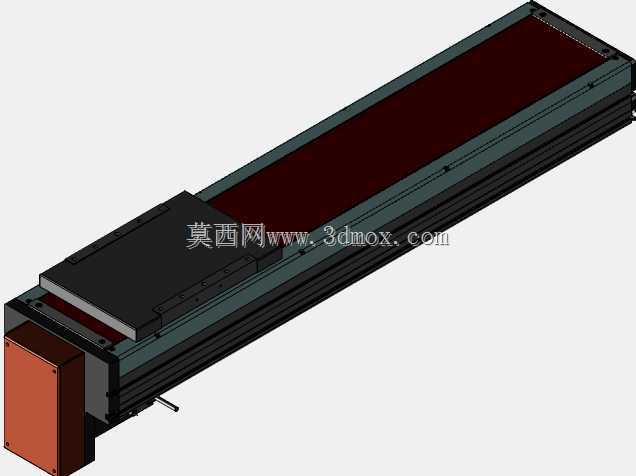

　　这款线性滑台模组采用底部电机直连驱动的布局形式，有效行程覆盖650mm区间，在自动化产线的点位搬运、检测工位的工件移位、点胶涂覆设备的轴系进给场景中都能适配。从结构设计来看，驱动单元布置在滑台本体的端部下方，相比侧装或上装的驱动布局，能大幅压缩滑台整体的安装高度，在设备内部竖向安装空间受限的场景下，这种布局的适配性更强，不会因为驱动电机的外凸结构干涉周边的管线排布或相邻机构的安装位。滑台的运动主体采用内嵌式导轨搭配同步带或者丝杠传动的结构（从外轮廓判断为全封闭防护结构），上部的滑动台面上预留了标准化的安装螺孔阵列，可直接搭载工装夹具、检测探头、执行末端等负载，不需要额外加工转接板就能完成负载固定，能减少设计阶段的转接件设计工作量，

　　也能降低整体装配的累计误差。全封闭的外罩结构将传动与导向部件完全包裹在壳体内部，可阻挡车间环境中的切削碎屑、焊接烟尘、漂浮粉尘进入运动副内部，在机加工上下料、焊接工位移位这类多粉尘的工况下，能有效延长导轨和传动部件的维护周期，减少异物卡滞导致的运动精度损失。从安装边界来看，滑台本体的截面为规整的矩形结构，底部和侧面都预留了安装定位槽，既可以采用底面螺接的方式固定在设备机架上，也能通过侧面安装槽实现侧装或者倒挂安装，适配不同设备的轴系布置需求。650mm的有效行程刚好覆盖多数中小型自动化设备的单轴进给范围，比如桌面型点胶机的X轴行程、小型检测设备的工件输送行程、装配工位的短距离移位行程，都能匹配这个行程参数，

　　不会因为行程冗余造成设备空间浪费，也不会因为行程不足无法满足工位动作需求。滑台的端部设置了机械限位结构，配合电气限位开关的安装位，能在软件限位失效的情况下提供硬限位保护，避免滑动台超程脱出造成设备损坏，这种双重限位的设计细节，也符合工业设备的安全设计规范。在建模过程中，这款模型还原了滑台的所有外部安装特征，包括各个安装面的螺孔位置、电机安装座的配合尺寸、外罩的拼接结构、端部的限位块位置，结构设计人员在做设备整体布局时，可以直接调用这个模型进行干涉检查，不需要再重新测绘滑台的外形尺寸，能大幅缩短设备方案设计阶段的建模周期，也能避免因为手动建模的尺寸误差导致后续加工装配时出现安装干涉问题。
