4吨重载板材翻转加工辅助设备结构

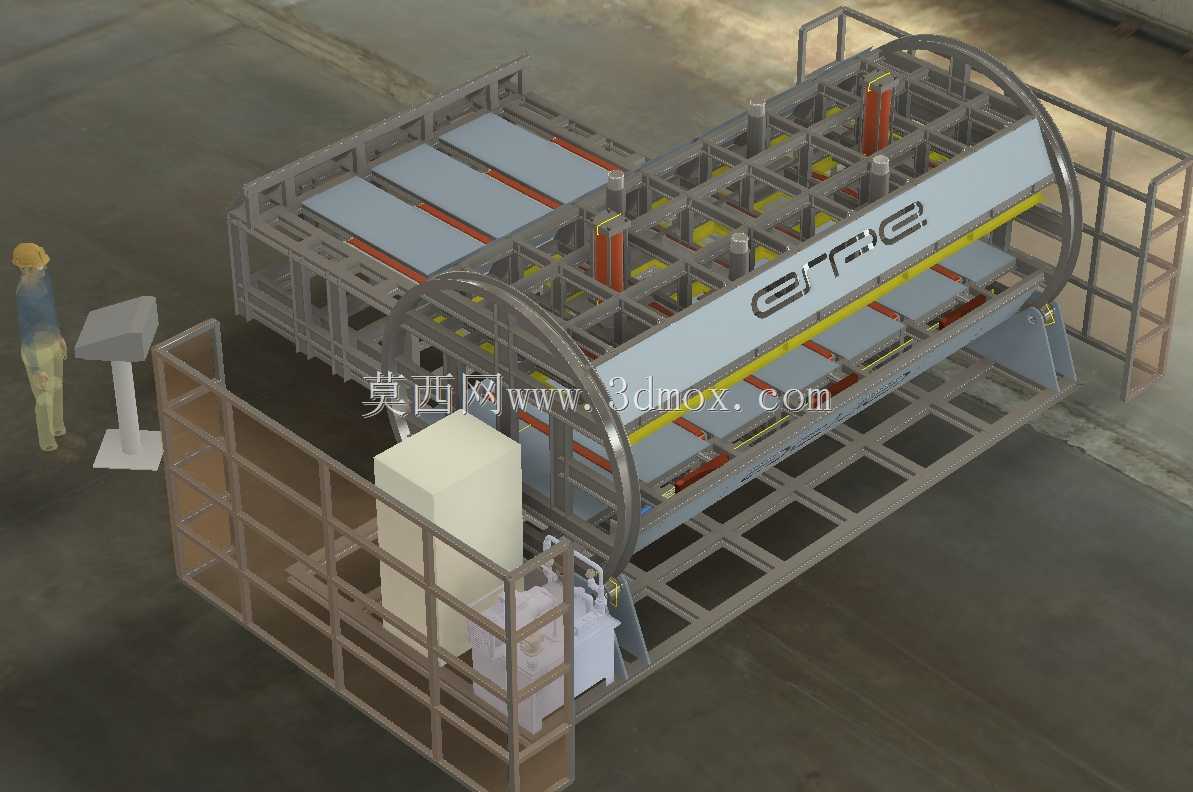

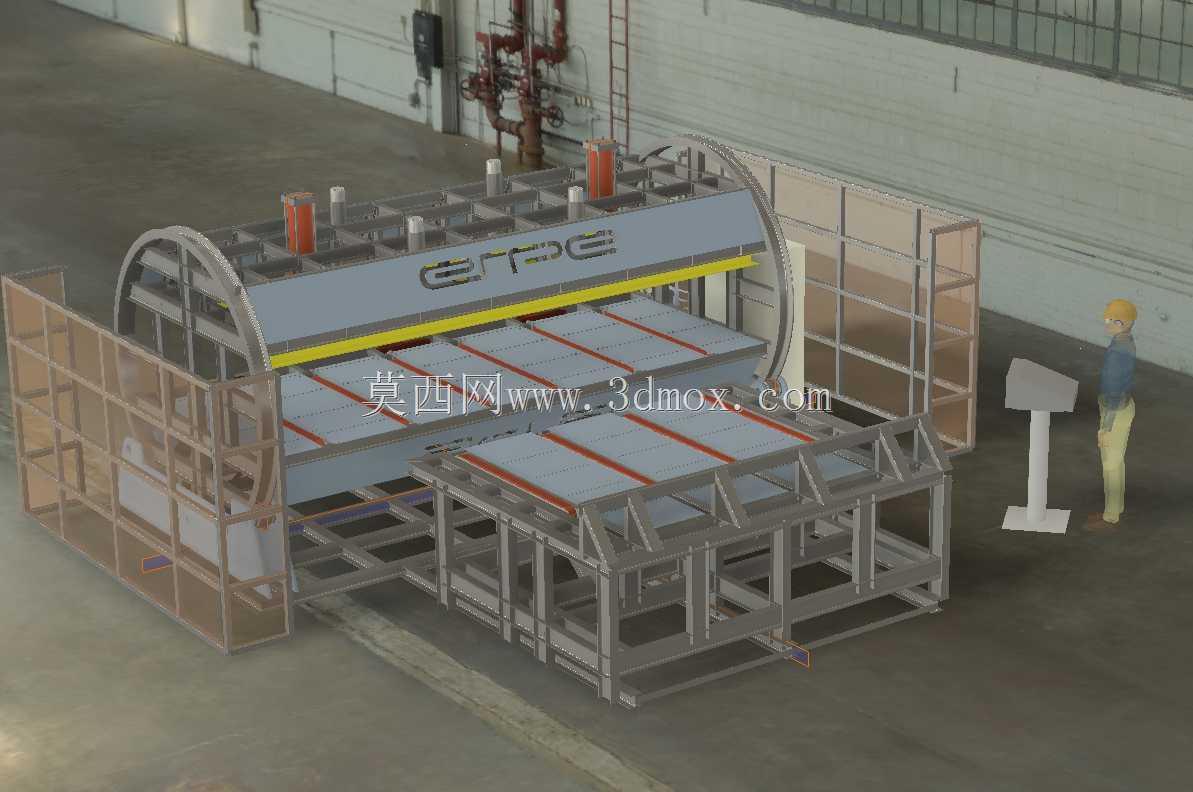

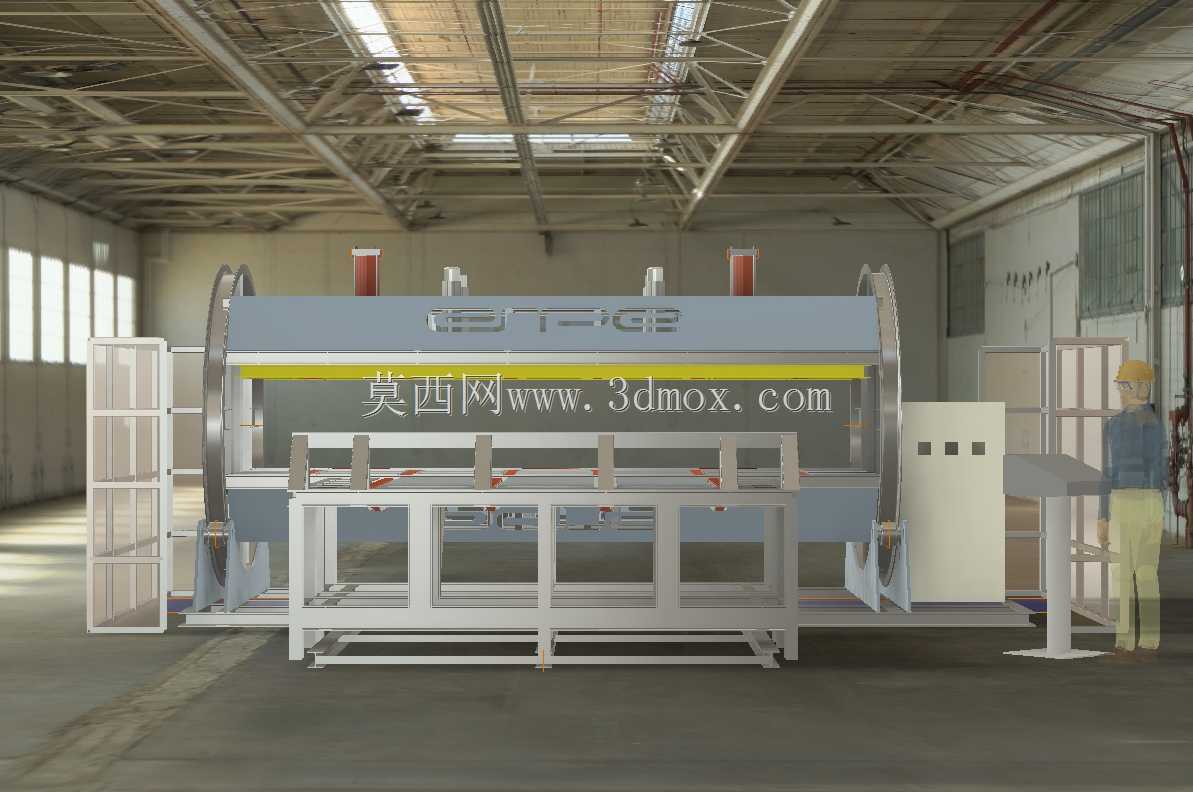

　　这款重载翻板设备主要面向钣金加工、钢结构预制、板材深加工车间的工位流转需求，解决大尺寸、大重量金属板材在双面加工、焊缝清根、表面处理、背面装配等工序间的翻转难题，替代传统车间内采用行车配合吊带、人工辅助翻转的高风险作业模式，规避翻转过程中板材滑脱、边角磕碰、吊带断裂带来的安全隐患与工件损伤问题。设备主体采用环形回转框架搭配双侧支撑滚轮组的承载结构，框架内侧设置多组可调式压紧定位单元，可根据不同板材的幅面尺寸、厚度调整压紧点位，适配常规4吨以内的碳钢板、不锈钢板、复合板材的夹持需求，压紧单元采用带缓冲垫的压头结构，接触板材表面时不会压伤板面留下压痕，满足装饰面板材、高精度预制板材的表面质量要求。从设计逻辑上看，

　　该设备的回转驱动采用侧装齿轮啮合传动结构，相比中心轴驱动的翻板设备，可释放框架中心的全部通行空间，方便板材从辊道线直接输送进入夹持工位，无需额外配置移栽机构对接上下料，适配现有车间辊道输送线的直通式布局，减少产线改造的额外投入。设备外围设置可拆卸式安全防护围栏，围栏对应上下料位置开设安全联锁门，只有防护门完全闭合、所有压紧单元触发到位信号后，回转框架才会启动翻转动作，翻转过程中设置多段速控制，启动与停止阶段采用低速缓冲，避免大质量板材回转时的惯性冲击导致设备移位或工件松动。安装边界方面，设备整体占地宽度适配常规6米幅面板材的通过需求，地面安装采用预埋钢板焊接固定的方式，无需做超深基础，框架回转半径内预留不小于300mm的安全间隙，

　　避免翻转过程中与周边工位设备、管线发生干涉。设备侧边集成液压动力单元与控制阀组，所有液压管路沿框架支撑结构内侧排布，外置防护槽避免焊渣、打磨碎屑掉落损伤管路，日常维护时可直接打开侧边防护盖板完成滤芯更换、密封件检修等操作，无需拆解主体承载结构。夹持工位的进料侧设置导向定位挡块，板材输送到位后挡块自动升起完成初定位，无需人工反复调整板材位置，压紧单元自动下压完成锁紧，整个上料定位流程可在15秒内完成，单次180度翻转作业耗时不超过30秒，相比传统人工辅助翻转模式效率提升4倍以上，同时可减少2名辅助作业人员，降低工位人力成本。翻转到位后压紧单元可根据工序需求选择保持压紧状态或者松夹，适配不同加工作业的装夹要求，比如板材背面焊接作业时可保持压紧状态作为焊接工装使用，减少二次装夹的定位误差。
