手动辊式钣金整形压薄设备结构

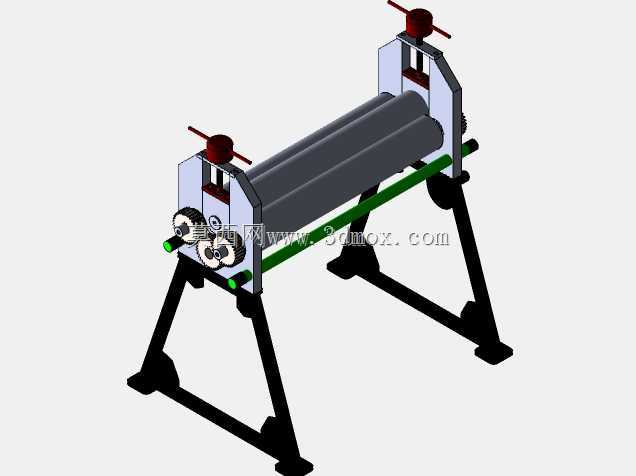

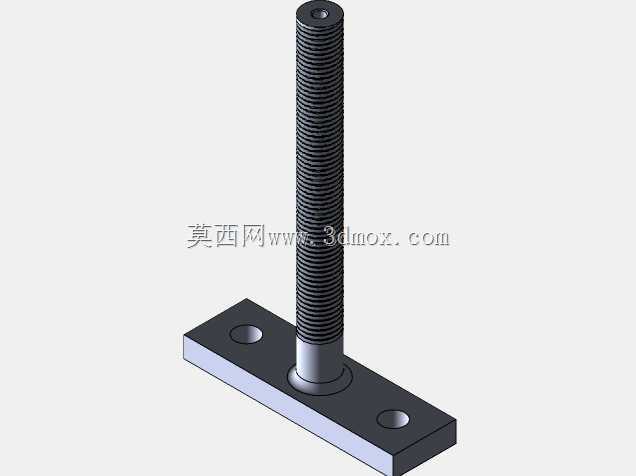

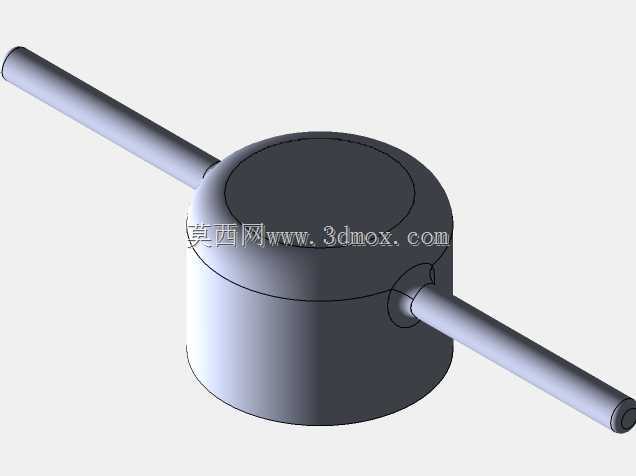

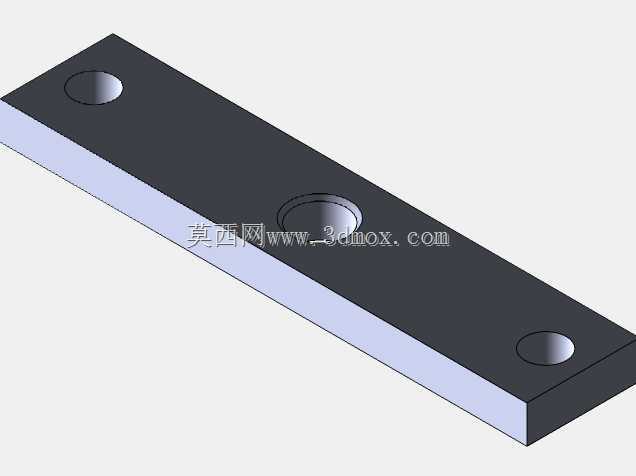

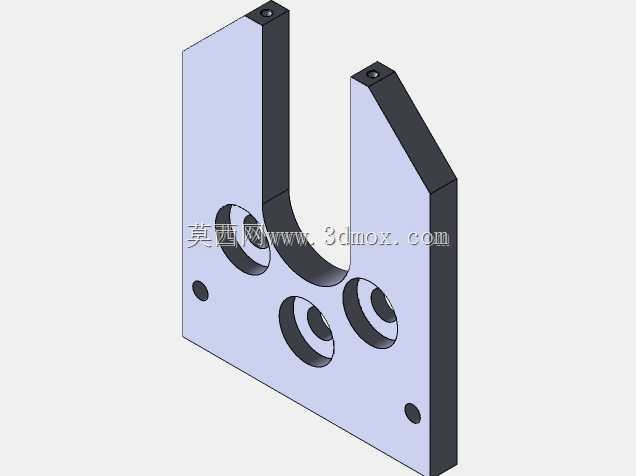

　　这款手动辊式钣金加工设备，主要面向小型五金加工、钣金维修、单件小批量薄板加工场景设计，区别于大型数控辊压设备的大占地、高投入特性，整体采用落地式三角支撑机架结构，安装时仅需保证底部支撑脚与硬化地面贴合，无需额外浇筑地脚基础，整体占地宽度控制在1.2米区间，长度约0.8米，高度适配成年操作人员站立作业的人机工程要求，操作位无需额外配置登高站台。设备核心作业单元为平行布置的双钢质辊轴，辊轴表面做淬火硬化处理，避免长期碾压金属片料出现表面凹痕、磨损变形，辊轴间隙通过顶部两组手轮丝杠机构独立调节，可适配0.3mm到2mm厚度范围内的低碳钢、铝、铜等常见金属片料的压制作业，调节时可通过两侧手轮的进给量控制辊缝平行度，避免片料出料时出现跑偏、

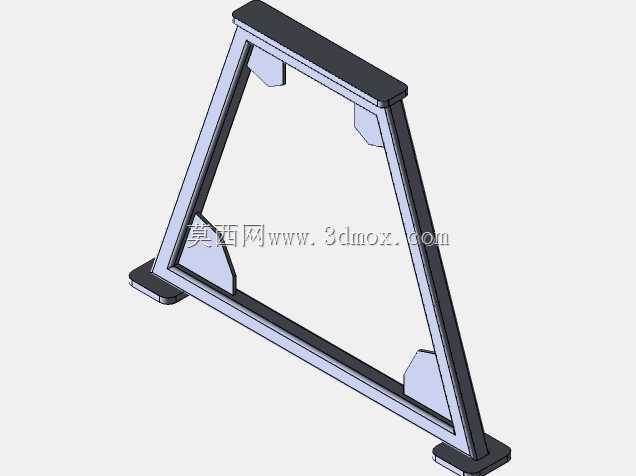

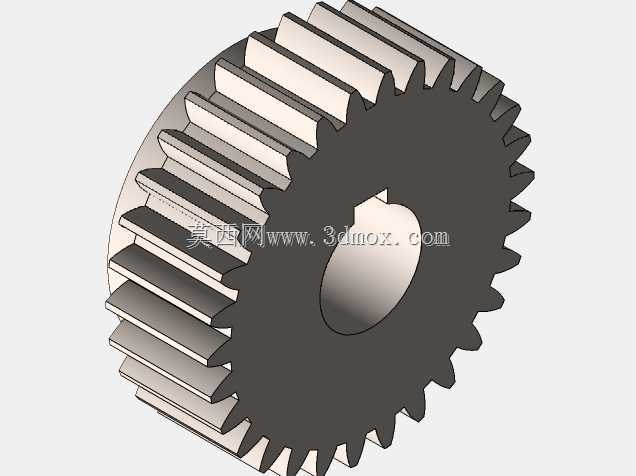

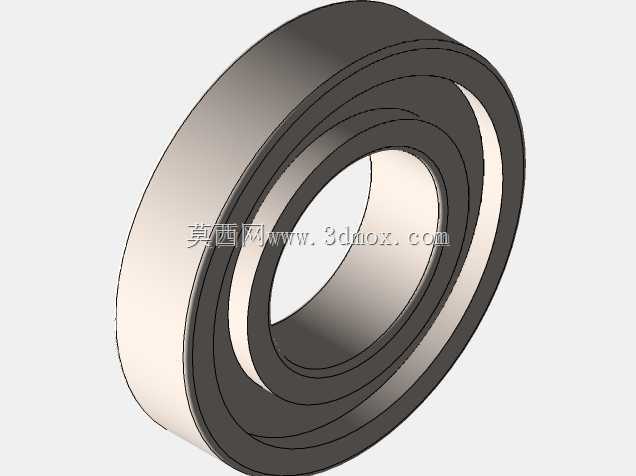

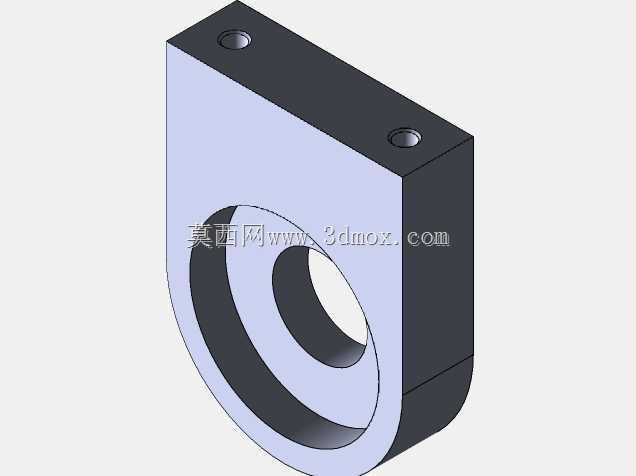

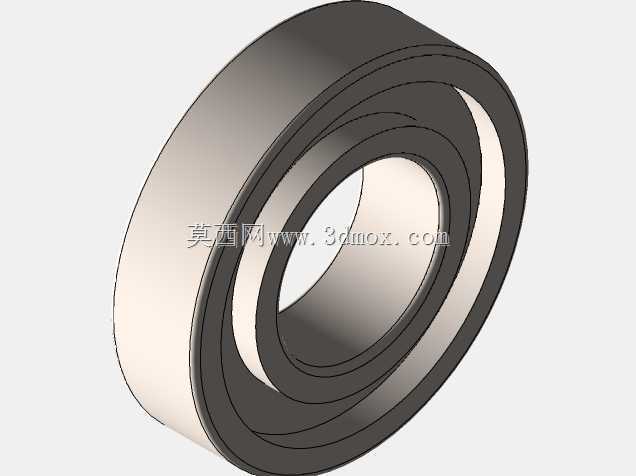

　　厚度不均的问题。辊轴的动力传递通过侧部外露的齿轮组实现，手动摇柄输入扭矩后，齿轮组带动上下辊轴做反向同步转动，将送入辊缝的金属片料持续碾压输出，既可以完成变形钣金件的校平整形，也可以将片料压至目标薄度，满足小批量试制、五金维修场景下的薄板加工需求，无需配套电力驱动，适合无固定供电的野外维修、小型作坊场景使用。机架采用型钢焊接成型，三角形支腿结构大幅提升设备作业时的稳定性，即使碾压硬度稍高的钢板，也不会出现机架晃动、侧翻的问题，辊轴两端采用带座轴承支撑，转动阻力小，长期使用维护仅需定期补充润滑脂即可，无需复杂的维保操作。设计时充分考虑小型加工场景的使用痛点，没有配置复杂的电控、液压系统，整体结构全部为机械传动部件，故障率极低，

　　操作人员仅需简单熟悉手轮调节、摇柄操作逻辑即可上手作业，辊轴进料侧设置有简易导向杆，可辅助片料对齐辊缝，减少送料偏斜导致的加工废品，出料侧预留有接料台安装位，可根据使用需求加装简易承料结构，承接加工完成的片料，避免长尺寸片料出料后弯折变形。设备的安装边界预留了足够的操作空间，侧部摇柄位置距离机架支腿的距离满足操作人员站立摇动手柄的活动范围，顶部调节手轮的高度适配抬手操作的舒适区间，无需过度抬臂即可完成辊缝调节作业，整体结构没有突出的尖锐棱角，所有传动齿轮外侧可根据安全需求加装简易防护罩，避免操作时衣物、手套卷入传动部件。
