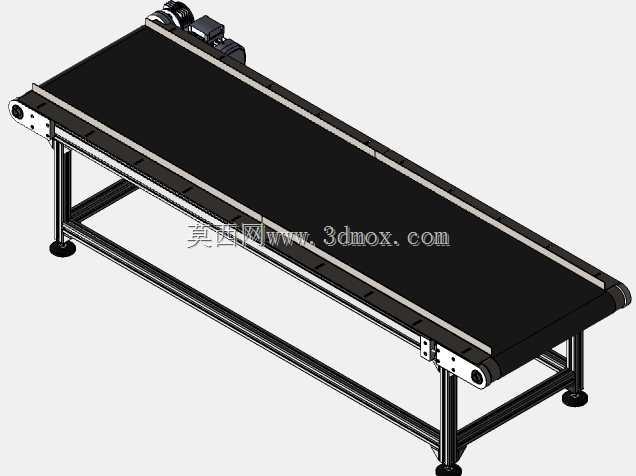

工业铝型材框架皮带输送线结构设计

　　这款皮带输送设备采用模块化铝型材搭建主体框架，在轻工生产、电子组装、食品包装、零部件分拣等产线场景中应用广泛，可完成散料、规整工件的水平段传输作业，也可根据工位布局需求搭配多段同型设备组成连续输送链路，衔接上下料工位、加工工位与检测包装工位，替代人工重复搬运作业，降低产线流转的人力消耗。设备主体框架选用标准工业铝型材通过角件螺栓拼接，无需复杂焊接工序，安装调整灵活，后期改造或移位时可快速拆解重组，框架底部配置可调脚杯，可适应存在轻微地面高差的安装场景，调整脚杯高度即可保证输送面整体水平，避免皮带运行出现跑偏问题。驱动端布置在设备一侧，集成驱动电机与减速组件，通过链传动带动主动滚筒转动，

　　依靠滚筒与皮带接触面的摩擦力带动环形皮带持续运转，从动端配置丝杠张紧结构，可通过调整两侧张紧螺栓的进给量，改变主动与从动滚筒的中心距，补偿皮带长期运行产生的塑性伸长，保证皮带张紧力处于合理区间，避免运转打滑。皮带两侧沿输送方向布置导向挡边，可限制输送过程中工件的横向位移，防止小件物料从皮带侧边掉落，设备两端的滚筒端座采用可拆卸式设计，后期更换磨损皮带或维护轴承时无需完全拆解主体框架，仅需松开端座固定螺栓即可完成滚筒拆装。从安装边界来看，设备整体宽度适配常规400mm、600mm幅宽的工业皮带，长度可根据产线实际需求拼接调整，输送面高度可通过更换不同长度的铝型材支腿适配不同高度的加工设备，

　　支腿底部的可调脚杯调节行程满足±30mm的高度微调需求，安装时仅需预留驱动端电机的检修空间即可，无需额外预埋固定螺栓，可直接放置在硬化车间地面完成调试投用。设计过程中重点校核了铝型材框架的静载挠度，保证在额定负载下框架中部下沉量不超过输送长度的千分之一，避免皮带运行时出现上下跳动，同时对滚筒的动平衡做了适配性设计，保证线速度在常用区间内运转无明显振动，适配精密零部件的平稳输送需求，避免工件表面因输送振动产生磕碰划伤。
