十米长距离垂直带式输送提升结构

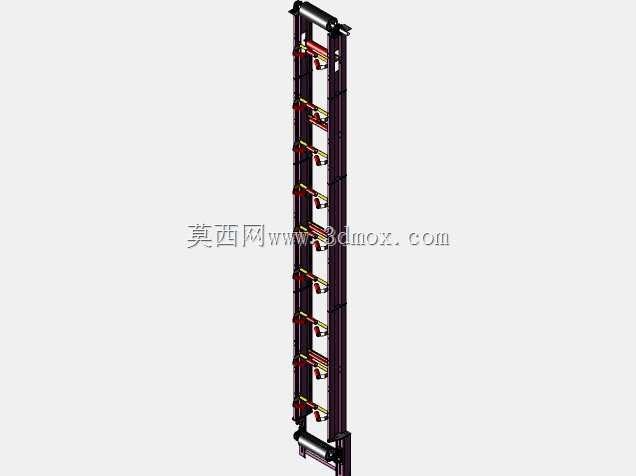

　　该垂直输送结构主要面向生产车间内跨楼层物料转运、立体仓储线的垂直段物料输送场景，适配袋装、箱装及规整块状物料的连续垂直提升作业，可对接平面输送线完成物料的高低位流转，解决厂房内垂直方向的物料输送断点问题，在轻工制造、粮油加工、电商仓储分拣等场景中可作为连续输送系统的垂直段核心单元使用。整体结构采用单立柱框架式承载设计，主体框架沿垂直方向延伸，总提升高度适配十米层高的跨层输送需求，框架主体采用标准型钢拼接成型，安装时仅需固定底部基座与顶部的横向限位结构即可完成主体定位，侧向预留的安装孔位可直接对接周边防护栏、走线桥架等附属结构，安装边界占用面积极小，适合在厂房立柱旁、墙体侧方等狭窄空间内布设，无需占用大面积的车间平面区域。

　　结构上下两端分别设置主动与从动滚筒组件，上端滚筒配套张紧调节结构，可根据输送带的实际张紧度调整滚筒中心距，避免长期运行后输送带打滑、跑偏问题；沿框架垂直方向等间距布置多组压带托辊与侧向导轮，托辊采用包胶设计增大与输送带的摩擦力，侧向导轮可限制输送带在垂直运行过程中的横向偏移，保证输送带运行轨迹稳定，即使在满载工况下也不会出现带体晃动、物料滑落的问题。设计过程中优先考虑了运行稳定性与维护便捷性，所有托辊、导轮组件均采用快拆式安装结构，日常维护时无需拆解主体框架即可单独更换磨损的辊轮组件；输送带采用带横向挡条的专用提升带，可在垂直提升过程中承托物料，避免物料因重力下滑，挡条间距可根据实际输送物料的单块尺寸调整，

　　适配不同规格的物料输送需求。框架侧面预留的传感器安装位可直接加装料位检测、跑偏检测等传感元件，方便接入整线的自动化控制系统，实现输送速度、运行状态的实时监控与联动控制，可与上下游的平面输送线、分拣设备完成信号联动，实现全流程的无人化连续输送作业。整体结构的受力经过校核，主体框架的抗弯、抗扭性能可满足满载连续运行的载荷要求，底部基座采用膨胀螺栓与地面硬化层固定，顶部设置的横向支撑可与建筑结构梁连接，进一步提升整体结构的运行稳定性，避免高速运行时产生共振问题。
