带防尘密封结构的带式输送机尾轮滚筒

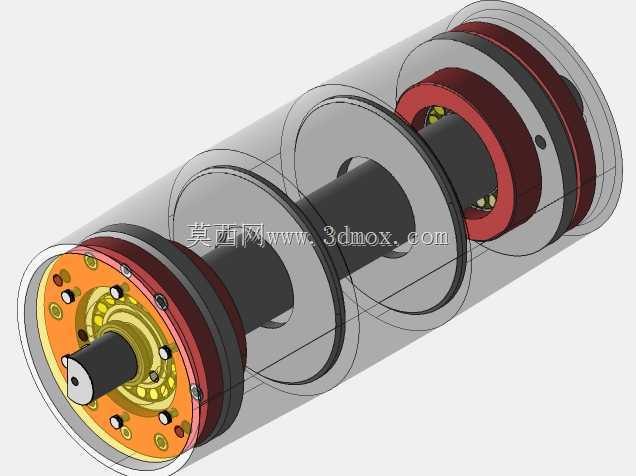

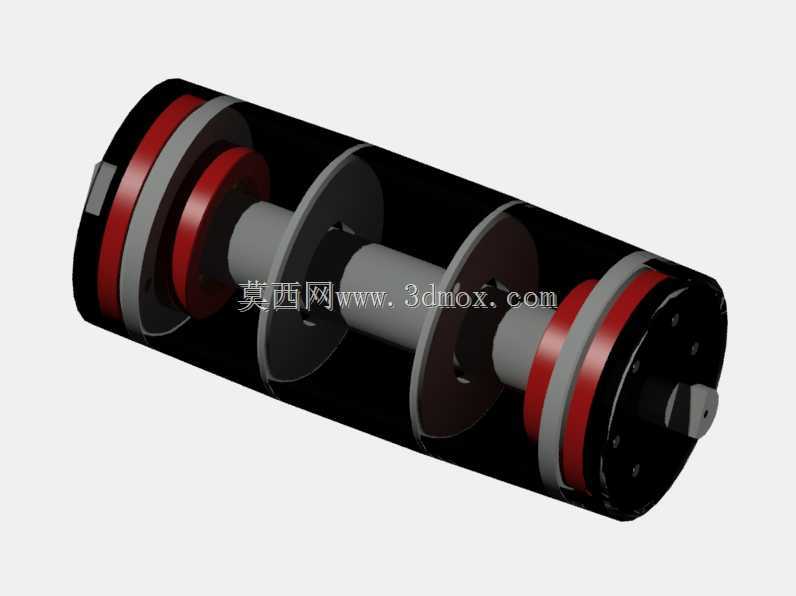

　　该部件为带式输送系统的从动尾轮滚筒，主要应用于矿山散料输送、港口粮食物流转运、生产流水线物料输送等场景，作为带式输送机的尾部张紧与改向承载部件，承担支撑输送带、保证输送带张力稳定、引导输送带平稳回转的核心作用，区别于头部驱动滚筒，尾轮无外置动力输入，依靠输送带与筒皮表面的摩擦力随动运转。从结构设计来看，该滚筒采用通轴式承载结构，核心轴段采用阶梯轴设计，两端轴承位设置定位轴肩，匹配深沟球轴承作为回转支撑，轴承外侧设置多重密封结构，包含接触式橡胶密封圈与迷宫式防尘挡圈组合，可有效阻挡输送场景中的粉尘、散料碎屑、水汽侵入轴承腔体，避免轴承过早磨损失效，适配多粉尘、高湿度的恶劣工业输送工况。筒皮采用卷制焊接圆筒结构，两端焊接辐板与轮毂，

　　轮毂与主轴之间采用过渡配合加键连接传递扭矩，筒体外径根据输送带带宽匹配设计，安装时需保证两端轴承座的同轴度公差控制在0.1mm以内，避免运转过程中出现输送带跑偏、轴承受力不均的问题。滚筒的轴向尺寸需匹配对应带宽的输送带安装要求，两端伸出的轴段长度适配标准输送机机架的安装座尺寸，安装时可通过尾部张紧装置调整滚筒的前后位置，实现输送带张紧力的调节，保证输送带与滚筒之间的摩擦力足够，避免运转时出现打滑现象。设计过程中针对散料输送场景的落料冲击问题，辐板与筒皮的焊接位置采用圆角过渡，减少应力集中，提升滚筒的抗冲击载荷能力，轴承腔体预留润滑脂注油通道，可在不停机状态下完成轴承的定期润滑维护，延长部件的整体使用寿命。该滚筒的回转部分做了动平衡校正，可适配1.6m/s及以下的常规带速工况，运转过程中径向跳动量控制在0.5mm以内，避免输送带运行过程中出现周期性跳动导致的撒料问题。
