三爪式轴承拆卸拉拔工具结构设计

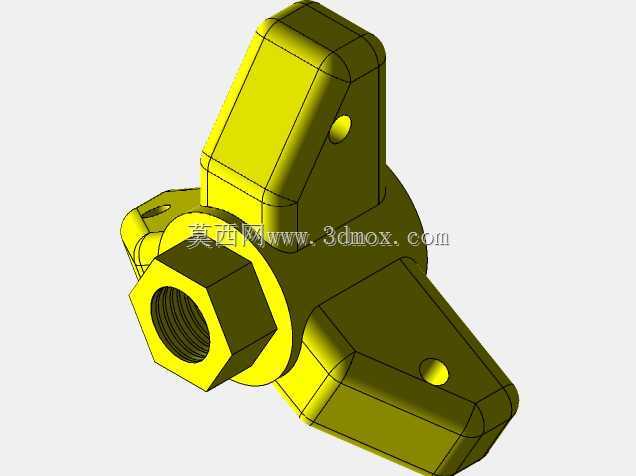

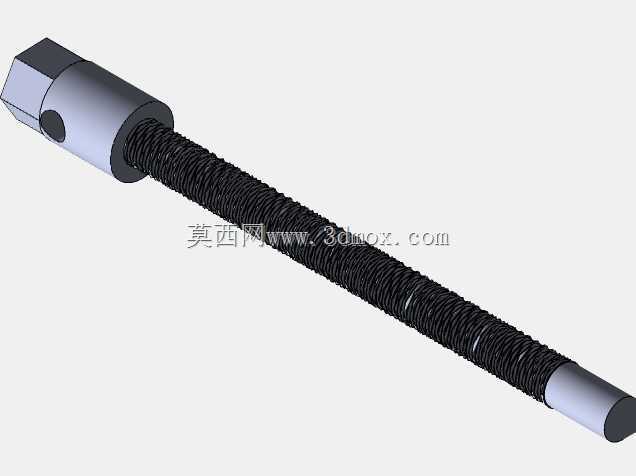

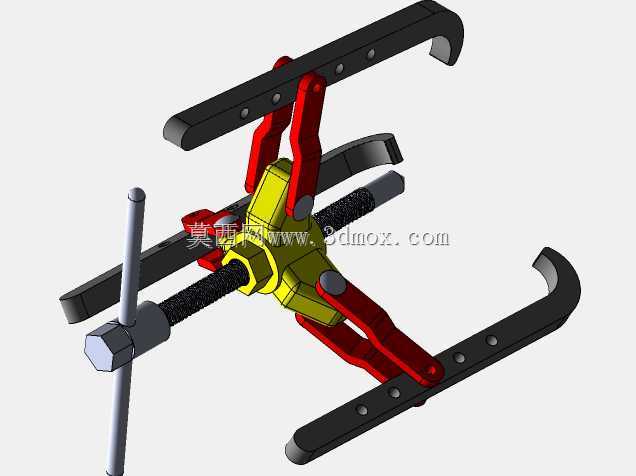

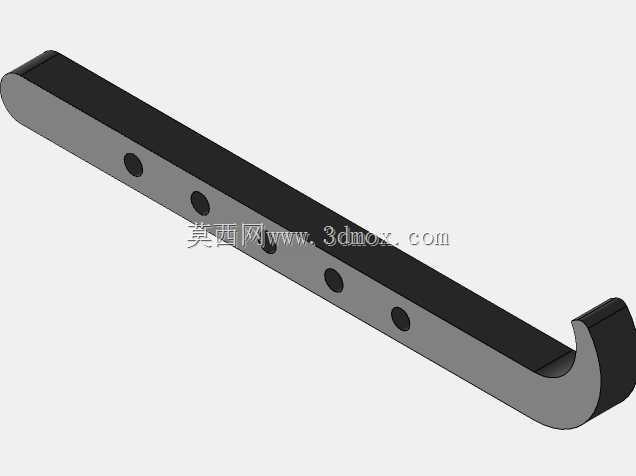

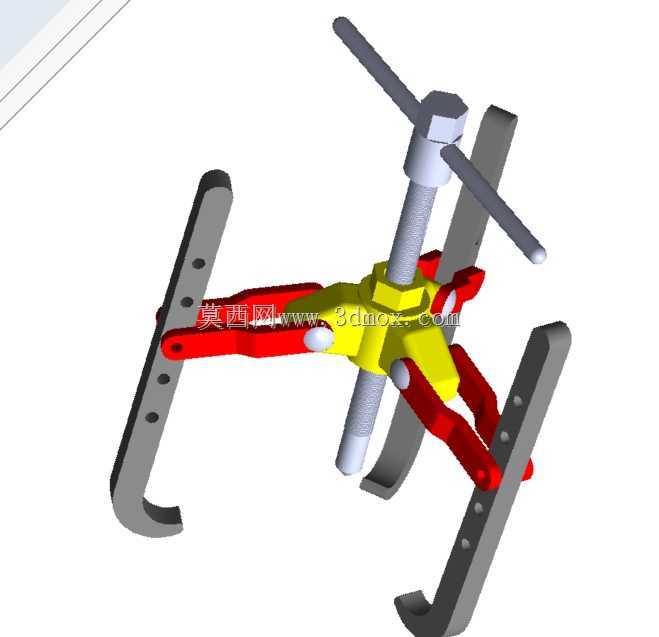

　　在设备运维、机床检修、传动部件更换的现场场景中，过盈配合轴承的拆卸一直是一线维修人员高频遇到的作业环节，直接敲击轴承外圈拆卸极易造成轴承碎裂、轴颈表面拉伤、配合面变形等不可逆损伤，这款三爪式轴承拉拔器正是针对这类过盈连接件拆卸需求设计的专用工装。从结构设计逻辑来看，整套工具采用中心螺杆施力、三爪同步勾拉的受力架构，中心螺杆采用梯形传动螺纹，相比普通三角螺纹具备更高的承载能力与自锁性能，旋转施力时传动平稳，不会出现受力后螺纹滑牙、突然卸力的安全隐患，螺杆顶端的横向加力杆采用贯穿式装配，可根据所需拆卸力的大小调整力臂长度，适配不同规格扳手或直接手动施力。三个拉爪采用铰接式连接在中心滑座上，可根据待拆卸轴承的外径尺寸自由调整张开角度，

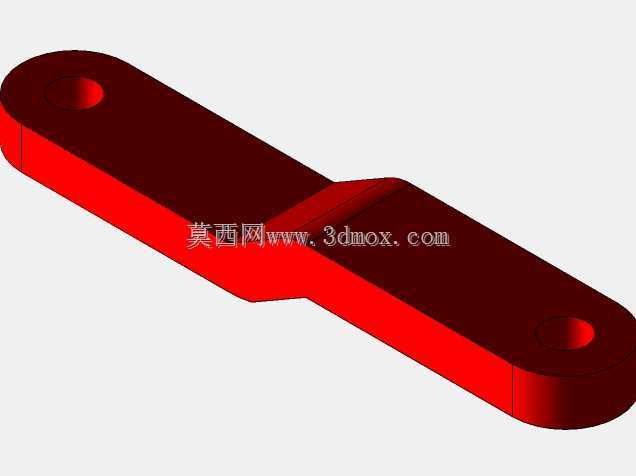

　　拉爪内侧的勾边做了加厚与圆角处理，勾住轴承内圈或外圈端面时不会因为应力集中刮伤轴承端面，也能避免拉拔过程中爪部滑脱；两侧的导向限位板在拉爪张开到极限位置时起到限位作用，防止拉爪张开角度过大导致受力点偏移，同时保证三个拉爪的受力始终与中心螺杆轴线保持同轴，避免拉拔过程中出现偏载，将轴承拉歪卡滞在轴颈上。从安装边界与适配范围来看，这款拉拔器的拉爪行程覆盖常规CA6140等普通车床主轴、进给轴配套的深沟球轴承、圆锥滚子轴承的拆卸尺寸，最小可适配内径20mm左右的小型轴承，最大张开距离可覆盖外径150mm以内的中型轴承，整体结构紧凑，不需要额外搭配液压动力源，纯机械传动的结构在无电源、狭窄维修空间内都可直接使用。

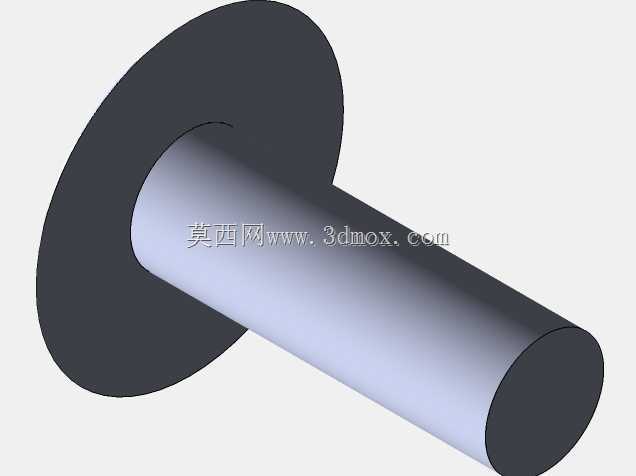

　　设计过程中特意对拉爪的受力截面做了有限元校核，在额定拉拔力下爪部的最大应力远低于材料屈服强度，长期反复使用不会出现爪部变形、断裂的问题，中心螺杆的端部做了球面处理，顶在轴端中心孔时可以自动找正，不会因为顶偏造成轴端中心孔损伤，也能让螺杆的轴向力完全沿轴线传递，减少施力过程中的额外阻力。相比两爪拉马，三爪的结构在圆周方向上的受力点更均匀，拉拔薄壁轴承时不会因为单点受力过大造成轴承外圈变形，尤其适合机床主轴这类精度要求高的部件拆卸作业，不会因为拆卸操作破坏轴与轴承的配合精度，也能降低拆卸过程中对周边密封件、轴肩结构的附带损伤。整套工具的所有铰接点都做了间隙配合处理，长期使用后铰接销磨损可单独更换，不需要整体报废，维护成本极低，不管是工厂机修班组的日常设备维保，还是机床加工车间的工装配套，都能满足常规轴承拆卸的作业需求。
