英制螺纹不锈钢滚花旋钮紧固零件

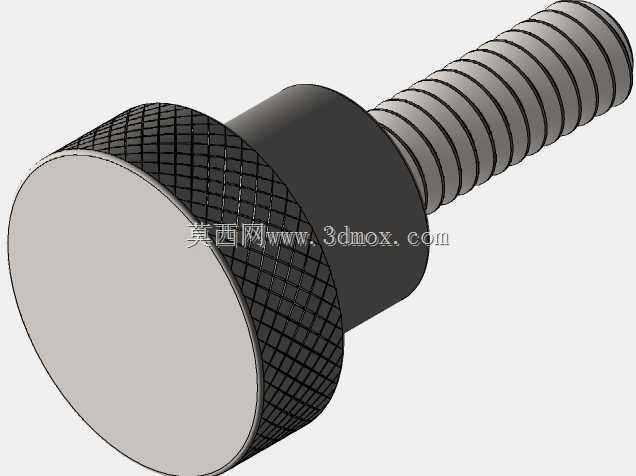

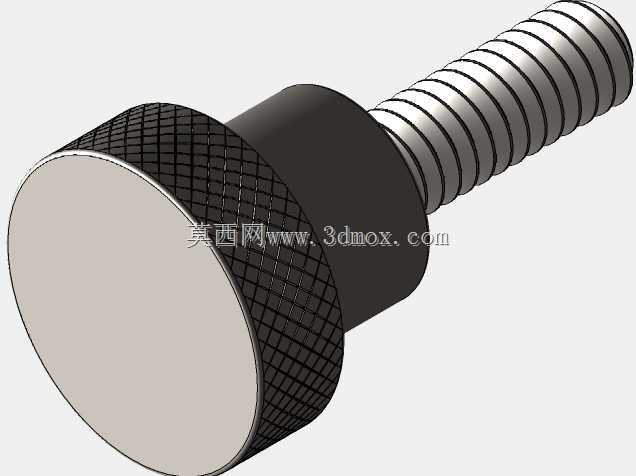

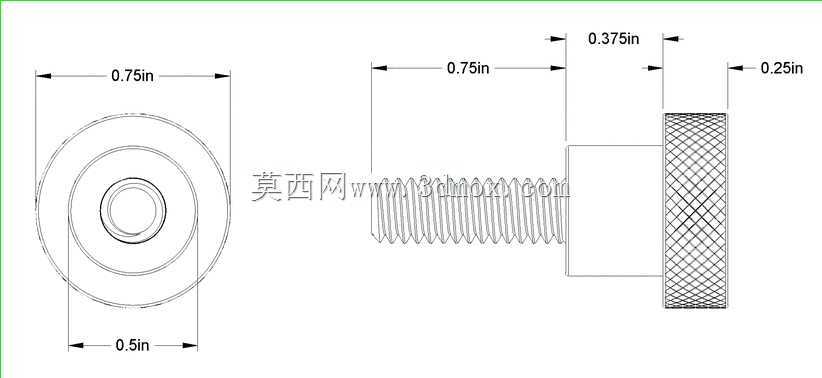

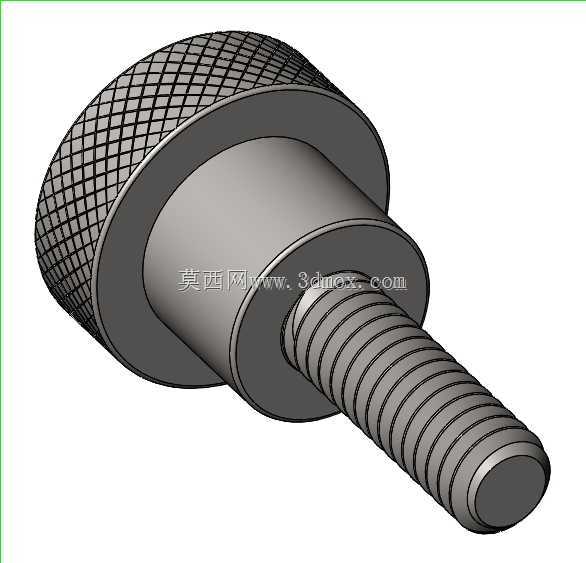

　　这款滚花旋钮的设计初衷，是解决设备调试、工装装夹场景下无需工具即可快速松紧的紧固需求，在机床操作面板固定、小型工装夹具快换、检测设备治具定位等场景中应用广泛。从结构设计来看，头部采用直径3/4英寸的圆柱滚花结构，网纹滚花的参数选择经过实际操作验证，滚花纹路深度控制在0.3-0.5mm区间，既保证手部拧动时足够的摩擦力，不会因为手上沾有少量切削液、油污出现打滑，又不会因为纹路过深硌手，适合操作人员频繁调整的工况。中间的轴肩部分做了台阶限位设计，安装时轴肩端面直接抵靠被固定件的表面，一方面可以控制螺纹拧入深度，避免螺纹拧入过深顶伤设备内部的走线或者薄壁结构，另一方面可以分散紧固压力，防止软质面板比如亚克力面板、薄铝板被压出凹陷痕迹。

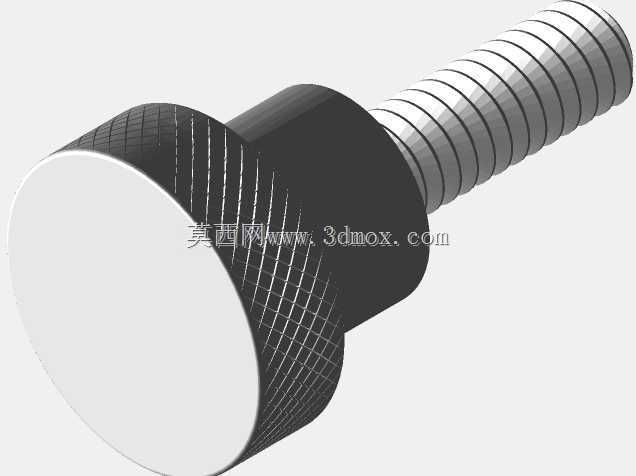

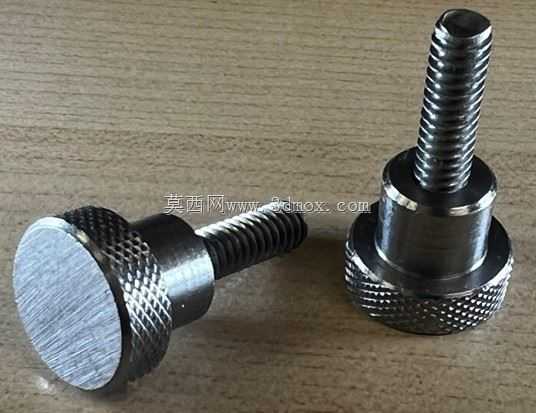

　　螺纹部分采用1/4-20的英制统一粗牙螺纹，螺纹有效长度3/4英寸，适配目前工业领域大量进口设备、光学实验平台、工装治具上的标准螺纹孔，不需要额外扩孔或者攻丝改造就能直接替换原有损坏的旋钮。材质选用不锈钢，是考虑到车间加工环境中存在切削液飞溅、空气湿度大的情况，普通碳钢材质的旋钮容易生锈，锈迹会污染被固定的设备面板，同时锈死后会导致旋钮无法拧动，不锈钢材质可以在无表面镀层的情况下长期保持防锈能力，适合在潮湿、有弱腐蚀介质的工况下使用。建模过程中，滚花部分采用阵列特征生成网纹结构，还原真实加工后的纹理形态，螺纹部分按照标准牙型角建模，保证和标准螺纹孔的装配匹配度，台阶处的过渡圆角做了0.2mm的处理，既符合实际机加工的工艺要求，

　　避免应力集中导致的台阶处断裂，也不会因为圆角过大影响轴肩的定位精度。在安装边界上，需要注意被固定件的过孔直径要大于螺纹大径、小于轴肩直径，过孔位置距离设备侧壁的最小距离要大于滚花头部的半径，保证拧动时手指有足够的操作空间，不会被侧壁干涉。这类旋钮相比普通的内六角、十字螺丝，最大的优势就是徒手操作，不需要随身携带扳手、螺丝刀等工具，在设备日常维护、工装快速切换的场景下，能大幅缩短调整时间，同时滚花头部的直径比普通螺丝头大很多，拧紧时的扭矩更容易控制，不会因为用力过大拧滑螺纹或者拧裂脆性材质的被固定件。
