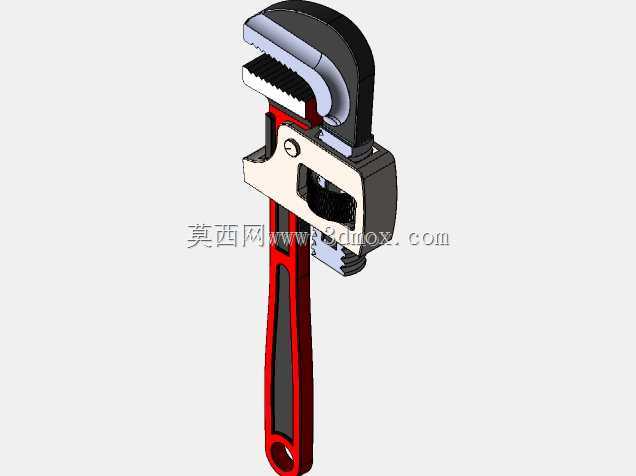

可调式重型管道夹持紧固管钳结构设计

　　这款管钳的设计核心围绕管道类工件的夹持与转动作业需求展开，在民用给排水施工、工业管线铺设、设备管路维保、建筑水电安装等场景中，都是一线作业人员高频使用的手动工具。区别于普通固定开口扳手，它的核心功能特性是可通过调节机构适配一定直径范围内的圆形管件，钳口的锯齿状咬合结构能在施加夹紧力时嵌入管件表层，避免施力转动过程中出现打滑脱开的问题，哪怕是表面带锈蚀、薄涂层的金属管材，也能获得足够的咬合摩擦力。从设计思路上看，整体结构分为钳头咬合组件、调节锁止机构、握持手柄三个核心部分：钳头部分采用活动颚与固定颚配合的结构，活动颚可沿钳身的导轨槽做直线位移，以此调整开口大小，适配从DN15到DN50区间的常用管径；

　　调节螺母嵌套在活动颚尾部的螺纹段上，转动螺母即可精准控制开口尺寸，锁止结构采用棘爪式卡位设计，当施加与管件转动方向相反的作用力时，棘爪会自动卡入调节齿槽，避免受力时开口自行撑开打滑。手柄部分采用符合人体工学的长力臂设计，握持段做了防滑包覆结构，力臂长度经过扭矩核算，在普通人手施加握持力的情况下，钳口处可输出足够的夹紧扭矩，满足普通镀锌管、PPR衬塑管、薄壁不锈钢管的拧紧与拆卸需求，同时不会因为力臂过长导致管件被夹变形。设计过程中对各部件的安装边界做了明确约束：活动颚的最大行程预留了2mm的超调余量，避免调节到最大开口时出现结构脱开；钳头与手柄的连接销轴采用过盈配合装配，销轴两端做铆压限位，承受大扭矩时不会出现销轴窜动脱落；

　　钳口锯齿的齿形角度设计为120度，齿尖做了0.1mm的钝化处理，既保证咬合摩擦力，又不会过度啃伤管件表层影响后续管路密封性能。在实际作业场景中，这款管钳可替代多把固定尺寸的扳手，减少作业人员的工具携带量，调节操作无需额外辅助工具，单手即可完成开口大小的快速调整，在狭窄的管井、墙面沟槽内作业时，也能凭借紧凑的钳头结构完成操作，不会因为结构体积过大出现干涉问题。
