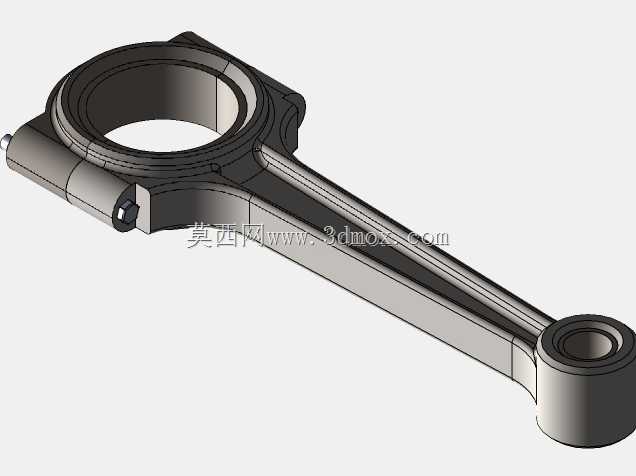

活塞发动机分体式连杆结构三维数模

　　在往复式活塞内燃机的动力传递链路中，连杆是衔接活塞组与曲轴的核心受力构件，其结构合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。这款连杆采用平切口分体式大头设计，适配多数中小排量乘用车汽油机、小型通用汽油机的装机需求，也可作为小型空压机、柱塞泵等容积式流体设备的动力转换部件使用，覆盖从通用动力设备到乘用车辆动力总成的多类应用场景。

　　从实际工况受力逻辑出发，连杆在运行周期内需要交替承受活塞往复运动带来的交变拉压载荷、曲轴转动带来的横向惯性弯矩，以及高速运转下的纵向振动冲击，因此整体结构采用变截面工字形杆身设计，在保证纵向抗弯、抗扭刚度的前提下，尽可能削减非受力区域的材料冗余，降低往复运动件的整体质量，减少曲轴端的平衡配重需求，间接提升整机的转速响应速度。杆身与大小头的过渡区域采用大圆弧平滑过渡，避免直角结构带来的应力集中问题，从结构根源降低交变载荷下的疲劳断裂风险。

　　大头端采用分体式轴瓦安装结构，配合两个高精度定位螺栓实现连杆盖与杆身的刚性连接，平切口结构的加工工艺性更好，螺栓孔垂直于连杆轴线布置，安装时可直接从曲轴箱检修位完成装配，不需要额外的曲轴避让空间，适配多数直列发动机的紧凑曲轴箱布局。大头内孔预留了标准轴瓦的安装过盈量，安装轴瓦后可与曲轴连杆轴颈形成稳定的滑动摩擦副，配合发动机润滑系统的压力喷油，可在高速运转时形成稳定油膜，降低摩擦损耗。小头端为整体式圆环结构，内孔预留活塞销衬套的安装位，工作时通过活塞销与活塞销座连接，将活塞承受的燃气爆发压力传递至杆身，小头端面与活塞销座之间预留了合理的轴向间隙，可补偿热态下活塞与连杆的轴向尺寸差，避免运动卡滞。

　　从安装边界来看，这款连杆的大头孔直径、中心距、小头孔直径均匹配主流1.5L-2.0L排量自然吸气汽油机的装机尺寸，大头分体面的定位精度可保证重复拆装后的同轴度要求，满足发动机大修时的拆装复用需求。杆身的工字形截面尺寸经过受力优化，在最大爆发压力12MPa、最高转速6500rpm的工况下，杆身的最大应力点出现在大小头过渡圆弧处，应力值低于常用40Cr调质钢材的疲劳许用应力，安全系数满足车用动力的设计要求。螺栓孔的位置度公差控制在0.02mm以内，可保证连杆盖装配后大头孔的圆度误差不超过0.008mm，避免轴瓦偏磨引发的烧瓦故障。

　　在建模逻辑上，这款数模完全遵循实际加工工艺顺序搭建，先完成杆身主体的拉伸特征，再对大小头进行回转切除，之后加工螺栓过孔、定位沉孔、轴瓦卡槽等细节特征，所有圆角、倒角尺寸均符合实际加工的工艺要求，没有出现无法脱模、无法机加工的不合理结构。模型的装配关系完全还原实际装机状态，连杆盖与杆身的配合面、螺栓与孔的配合间隙、大小头内孔的尺寸公差都在数模中做了对应体现，可直接用于后续的有限元受力分析、运动学仿真，也可作为教学场景下曲柄连杆机构的演示模型，帮助初学者理解往复运动向旋转运动转换的机械原理。

　　实际选型应用中，这类连杆需要根据发动机的排量、最高爆发压力、额定转速匹配对应的材料与热处理工艺，数模中预留的尺寸参数可直接作为毛坯锻造、机加工的尺寸基准，减少设计人员的重复建模工作量。杆身表面的加强筋走向与应力传递路径完全重合，可在不增加整体质量的前提下提升杆身的抗扭刚度，抑制高速运转下的杆身颤振，降低发动机的整机振动噪声。大小头的润滑油道预留位置也在数模中做了对应体现，可配合曲轴的油道孔实现活塞销的压力润滑，避免小头衬套在高速工况下出现干摩擦。
