CA6140车床配套活塞与曲轴结构设计

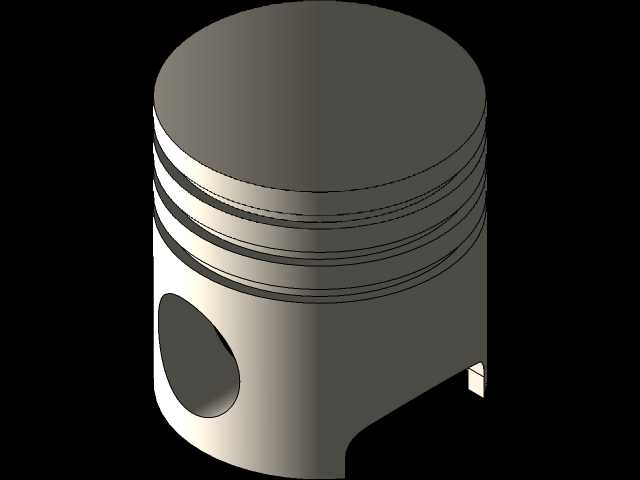

　　在普通卧式车床的主轴箱、润滑系统以及配套的附属动力单元中，活塞与曲轴是实现旋转运动与直线往复运动转换的核心配套部件，这套针对CA6140车床适配设计的活塞曲轴结构，完全贴合机床运行过程中低速重载、往复频次稳定的工况需求，没有冗余的装饰性结构，所有几何特征都服务于实际装配与运行功能。先从活塞部分的设计逻辑来看，活塞头部设置的多道环槽结构，是为了适配密封环、刮油环的安装，在车床润滑系统的柱塞泵结构中，活塞往复运动时，环槽内的密封件可以有效阻隔润滑油的泄漏，保证泵油压力稳定在车床润滑系统要求的区间内，避免因供油压力不足导致主轴轴承、导轨面出现干磨损伤。活塞销孔的位置经过同轴度校验，孔壁的粗糙度设计控制在合理区间，

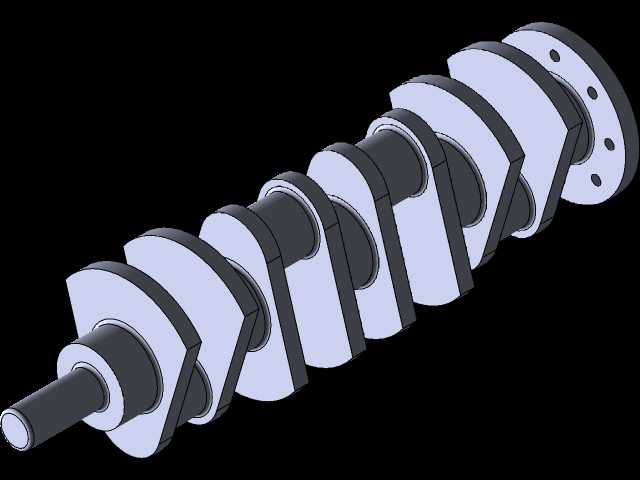

　　既保证活塞销装配后可以灵活转动，又不会出现过大的配合间隙导致运行异响，活塞裙部的切口设计是为了适配热胀冷缩的形变余量，机床连续运行时活塞部位温度升高，裙部可以有足够的形变空间，不会因为热膨胀出现卡滞问题。再看配套曲轴的结构设计，曲轴的曲柄半径经过严格核算，匹配活塞的设计行程，保证往复运动的行程参数完全适配CA6140车床对应部件的运动需求，曲轴的主轴颈与连杆轴颈之间设置了合理的过渡圆角，避免应力集中导致的轴颈断裂问题，毕竟机床运行过程中曲轴长期承受交变载荷，应力集中位置很容易在长期运行后出现疲劳裂纹。从安装边界来看，活塞的外径尺寸与配套缸筒的内径采用基孔制间隙配合，装配后活塞在缸筒内往复运动时不会出现偏磨，

　　活塞的总长度控制在合理范围，不会出现运动到上下止点时与缸盖、曲轴箱发生干涉的问题；曲轴的主轴颈直径匹配对应安装位置的轴承座尺寸，轴向定位台阶的尺寸经过校准，装配后曲轴的轴向窜动量控制在机床设计要求的公差范围内，不会因为窜动过大导致传动精度下降。实际应用场景中，这套结构除了适配CA6140车床的润滑柱塞泵，也可以在同类型普通卧式车床的小型往复动力机构中通用，设计过程中没有采用特殊的非标定制紧固件，所有配合位置都采用通用机械配合标准，方便后期维修更换配件。从功能特性上来说，活塞的圆柱面经过形位公差校验，圆度、圆柱度误差都控制在机械加工的IT7级精度范围内，保证往复运动过程中密封件的受力均匀，延长密封件的使用寿命；

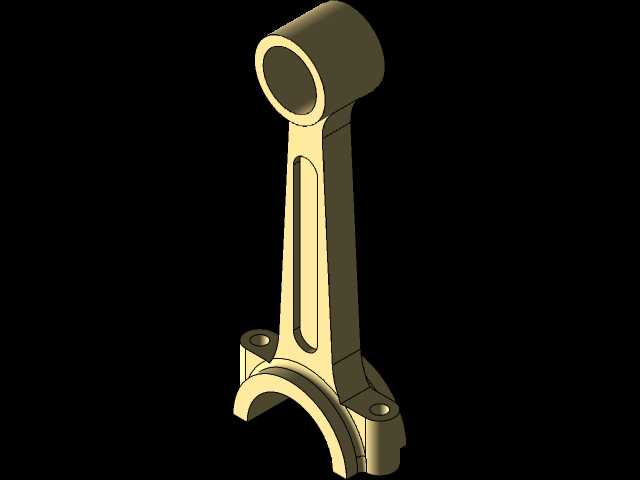

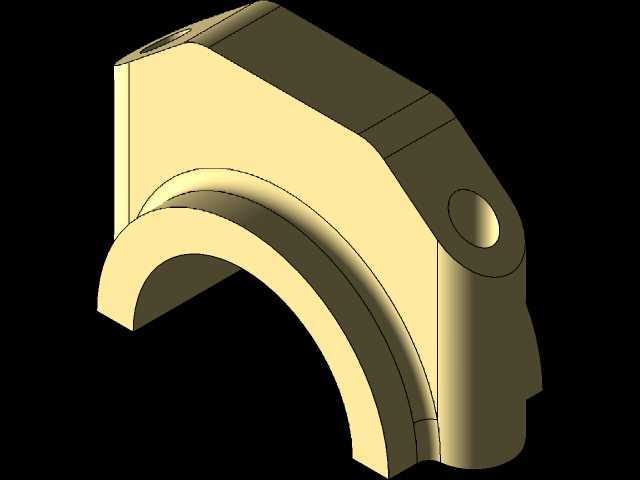

　　曲轴的动平衡经过初步校准，运行过程中不会出现过大的振动，避免振动传递到车床床身影响零件的加工精度。设计思路上完全遵循机械设计中“功能优先”的原则，没有为了外观好看增加不必要的曲面结构，所有的倒角、退刀槽都是为了加工和装配的便利性，比如活塞环槽的退刀槽尺寸适配标准车刀的加工宽度，加工时不需要定制特殊刀具，普通卧式车床就可以完成全部加工工序，降低零件的加工成本；曲轴的轴颈端面设置的中心孔，是为了加工时的定位装夹，同时也方便后期维修时的精度检测。在实际装配过程中，活塞销与活塞销孔、连杆小头孔的配合采用过渡配合，装配时通过热装工艺就可以完成组装，不需要额外的紧固件固定，结构简单可靠；曲轴与连杆大头的配合位置设置了润滑油道孔，运行过程中压力润滑油可以通过油道到达配合面，形成稳定的油膜，降低摩擦磨损。整套结构的尺寸链经过闭环核算，所有运动部件的运动轨迹都不会出现干涉，活塞运行到上止点时，活塞顶部与缸盖之间预留了合理的余隙，不会发生撞缸问题；曲轴旋转时，曲柄的旋转半径范围内没有其他结构遮挡，保证运转顺畅。对于机床维修、机床改造的结构设计从业者来说，这套模型的所有几何参数都贴合实际生产中的加工与装配要求，没有脱离实际的理想化设计，每一处结构都能在实际机床部件中找到对应的应用逻辑，可以直接作为同类型部件设计的参考模板，也可以用于机床维修时的配件测绘参照，减少测绘过程中的尺寸校验工作量。
