CA6140车床用螺旋滚筒皮带轮结构设计

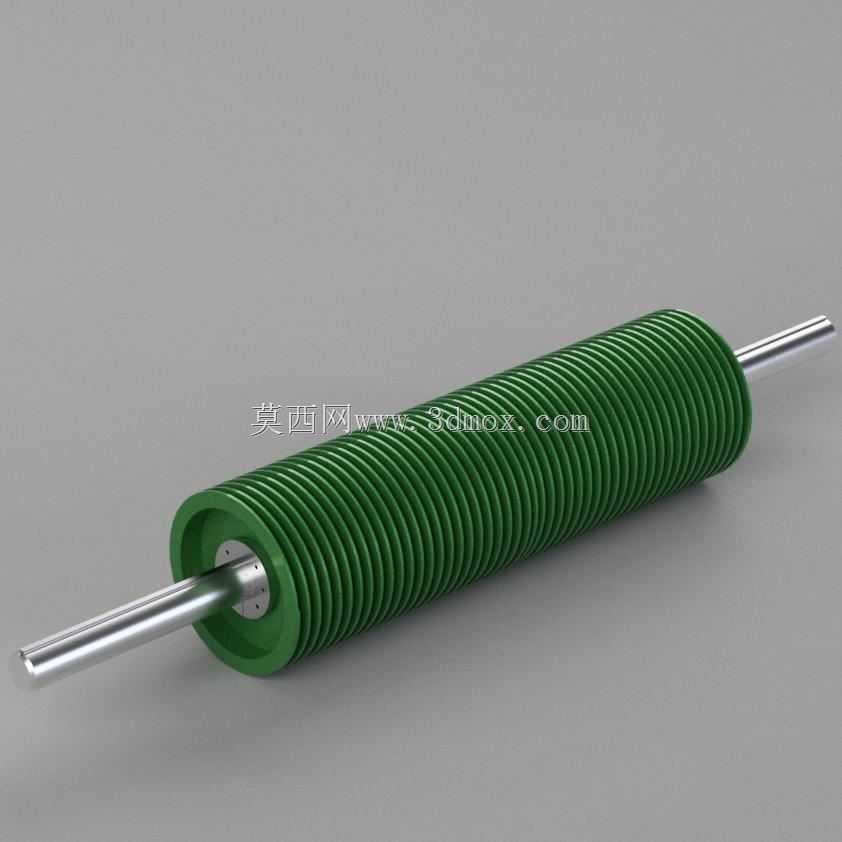

　　这款螺旋滚筒皮带轮是为CA6140普通车床配套设计的专用传动部件，主要用于车床进给系统与主传动链路之间的动力传递，同时承担皮带张紧、传动缓冲以及物料导向输送的复合功能，在车床的溜板箱传动、冷却排屑辅助输送等场景中均可适配使用。从实际工况需求出发，设计时优先考虑了传动过程中的稳定性，滚筒外表面加工有连续等距螺旋沟槽，一方面可以增大与传动皮带之间的接触摩擦力，避免高速运转时出现皮带打滑、丢转的问题，另一方面螺旋结构能够在皮带运转过程中自动导正皮带位置，防止皮带长期偏磨导致的寿命缩短，减少日常设备维护的频次。整体结构采用同轴心设计，中间贯穿的金属轴为核心承载部件，轴与滚筒内孔之间采用过盈配合加定位销固定的连接方式，

　　能够承受车床满负荷运转时的径向载荷与传动扭矩，避免长期运转后出现滚筒与轴之间的相对转动。滚筒主体采用分段式结构，两端设置有挡边结构，能够对传动皮带形成轴向限位，即使在设备启停瞬间的冲击载荷下，皮带也不会从滚筒表面脱出。设计过程中充分考虑了安装边界的适配性，两端伸出轴的直径、轴伸长度均匹配CA6140车床原有安装位的轴承座尺寸，替换原有配件时无需对安装基座进行二次加工，可直接完成装配。滚筒外圆的螺旋升角经过反复校核，既保证导正皮带的效果，又不会因为螺旋角过大导致皮带产生轴向窜动，影响传动精度。滚筒表面做了氧化处理，具备一定的耐磨与防锈能力，适配车间多油污、多切削液飞溅的工作环境。从建模逻辑来看，先通过回转特征生成滚筒的基体轮廓，

　　再通过螺旋线扫描切除生成外表面的螺旋沟槽，最后对两端轴段、安装定位面做公差标注，所有配合面的尺寸公差均按照IT7级精度设定，满足机械加工的实际要求。实际装配时，两端轴段配套安装深沟球轴承，固定在车床的安装支架上，输入端与皮带传动链路连接，运转过程中噪音低、传动效率高，能够适配车床从低速重切削到高速精加工的全转速区间传动需求，不会因为转速变化产生共振问题。
