小型手动管材折弯加工工装结构

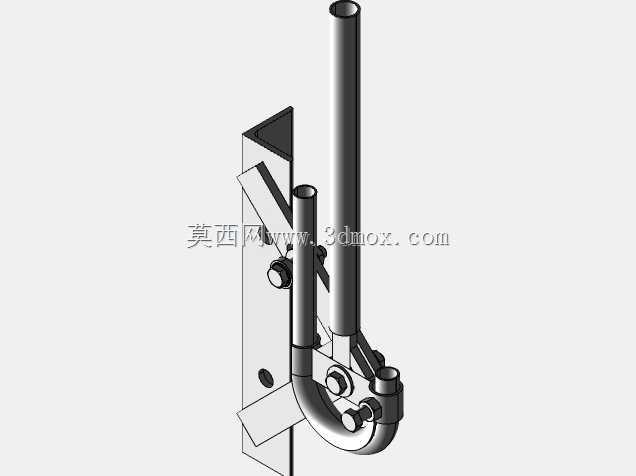

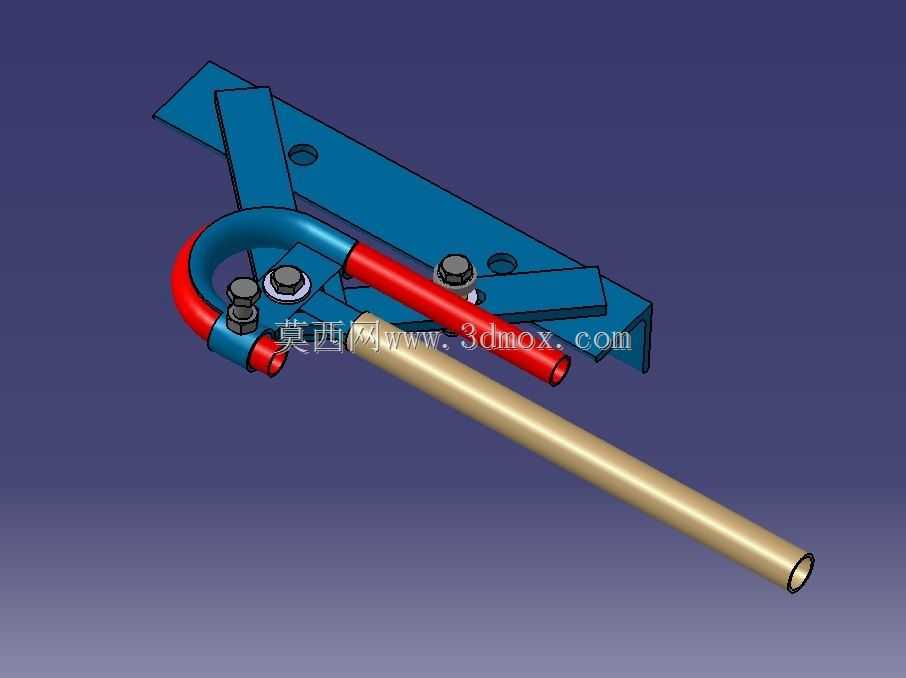

　　这款手动折弯工装主要面向小型五金加工、现场管线布设、维修维保等场景下的小直径金属管材冷弯作业，无需外接动力源，单人即可操作，适配薄壁钢管、铜管、铝管等常见金属管材的小角度折弯需求，在水电安装、小型金属构件预制、户外管线抢修等场景中，能够替代大型弯管设备完成零散、小批量的折弯工序，避免大型设备转场不便、小工件加工调试耗时过长的问题。从结构设计来看，该工装采用分体式装配结构，主体承载底座为带安装孔的板式结构，可通过螺栓快速固定在工作台面或者临时架设的型钢支架上，安装时需保证底座工作面水平，固定螺栓的锁紧扭矩需匹配作业时的最大折弯力矩，避免作业过程中底座移位影响折弯精度。折弯执行部分采用定模轮与摆臂压合的结构，

　　定模轮上加工有与适配管材外径匹配的圆弧槽，折弯时管材嵌入槽内定位，摆臂上的压块随长操作杆转动，带动管材沿定模轮圆弧面逐步弯曲，整个折弯过程中管材受力均匀，能够有效减少薄壁管折弯时出现的瘪管、褶皱、外侧壁拉裂等常见缺陷。操作杆采用长杆式设计，利用杠杆原理放大操作力，作业人员无需施加过大的臂力即可完成常见壁厚金属管的折弯，摆臂与底座的铰接部位采用耐磨衬套结构，长期反复使用后仅需更换衬套即可恢复配合精度，降低工装的维护成本。从安装边界来看，该工装底座的安装孔位间距适配常规钳工工作台的T型槽间距，固定后整体外伸尺寸较小，不会占用过多工作台操作空间，操作杆的转动范围内无其他结构干涉，作业时可根据所需折弯角度，在底座上加装角度定位挡块，

　　实现同角度工件的批量快速折弯，无需每次折弯后反复测量角度。设计过程中针对不同管径的适配性做了结构预留，更换不同圆弧槽直径的定模轮与对应压块，即可适配一定范围内不同外径的管材加工，无需更换整个工装主体，提升了工装的适用范围。铰接部位的紧固件采用防松设计，避免反复折弯作业过程中紧固件松动导致的折弯间隙变大、成型角度偏差问题，所有与管材直接接触的工作面都做了倒角与抛光处理，防止折弯过程中刮伤管材外表面，满足有外观要求的管材构件加工需求。
