ER40弹簧夹头L型多孔收纳放置架

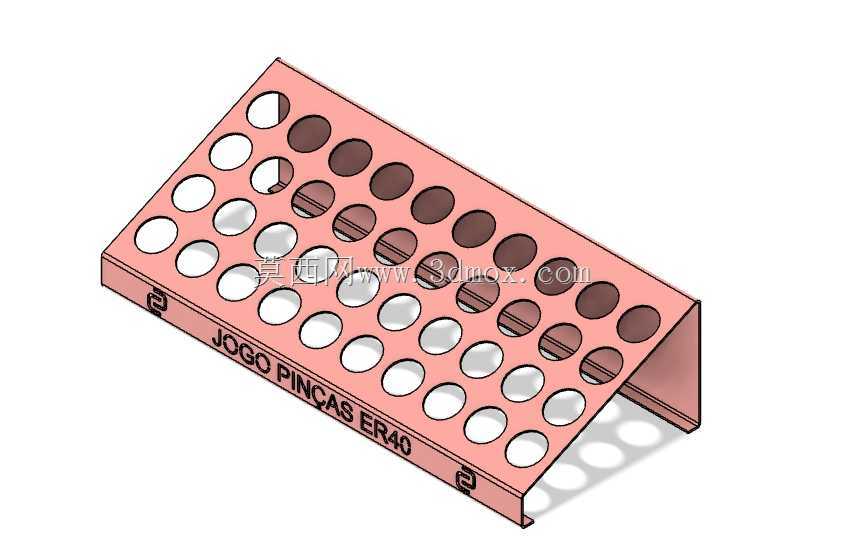

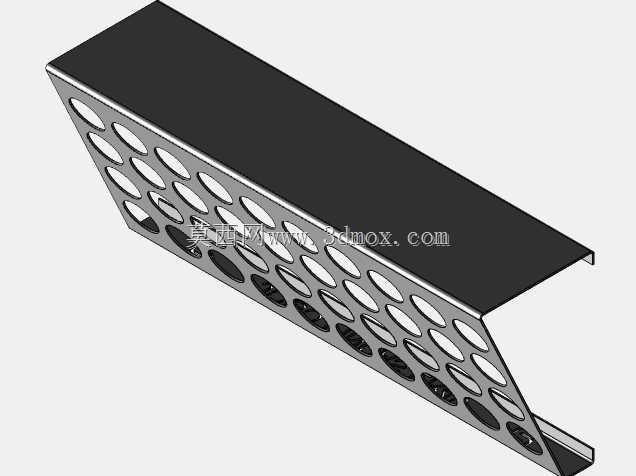

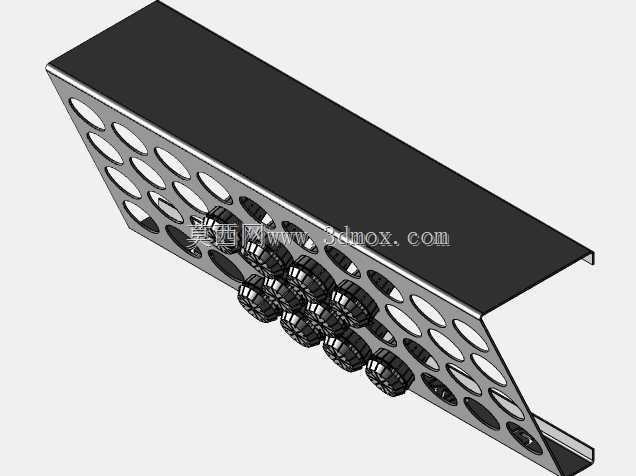

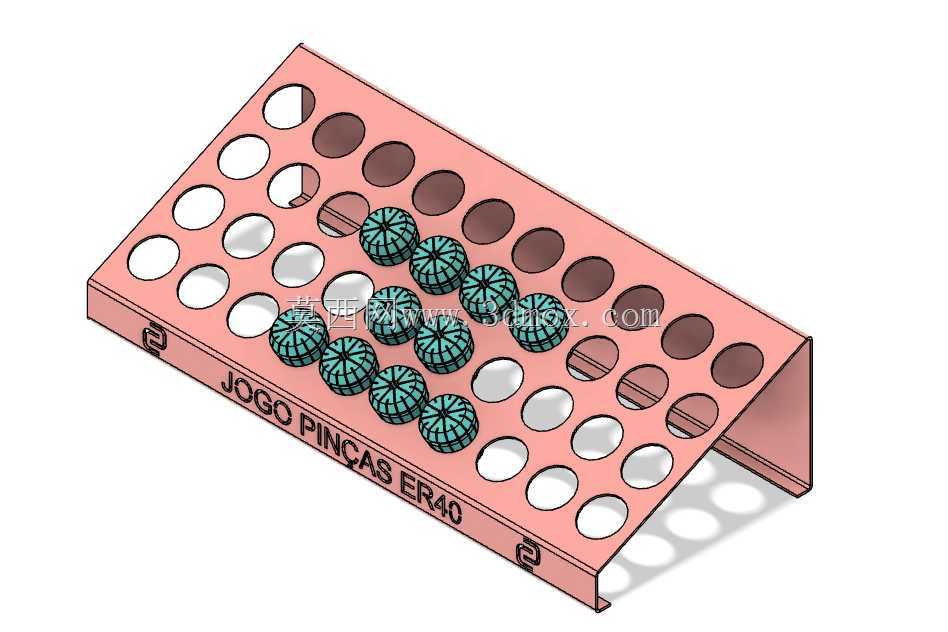

　　这款L型结构的ER40弹簧夹头放置架，主要面向数控加工车间的刀具管理场景，解决ER40系列弹簧夹头零散存放、易磕碰丢失、取用效率低的实际问题。在数控车床、加工中心的日常换刀作业中，ER40夹头作为夹持不同直径刀具的核心配件，使用频率高、规格跨度大，传统的平铺式收纳容易让夹头的内锥面沾染切屑、与其他工具碰撞产生凹痕，直接影响后续装刀的同轴度精度，而这款立式放置架通过阵列排布的定位孔，让每个夹头都有独立的存放位，夹头插入孔位后锥面完全悬空，不会与架体产生硬接触，有效保护夹头的定位基准面。设计上采用折边L型结构，底部的水平折边作为支撑面，无需额外固定即可平稳放置在机床操作台面、工具柜层板上，整体采用薄钢板折弯成型，自重轻但结构刚性足够，

　　不会因为插满夹头出现变形翘曲。孔位排布按照3行多列的矩阵设计，相邻孔位的间距经过实际测算，手指取放夹头时不会碰到相邻位置的夹头，操作空间充足，架体侧面蚀刻的型号标识，能让操作人员快速识别该架体适配的夹头规格，避免不同型号夹头混放。从安装边界来看，整体外形适配常规工具柜的层板高度，放置时不会占用过多的台面纵深，背面的垂直立面可以贴靠在机床防护门旁的墙面上，进一步节省操作空间。孔位的内径尺寸与ER40夹头的外径做了小间隙配合，夹头插入后不会出现晃动倾倒，同时插拔阻力适中，单手即可完成取放动作，适配车间操作人员换刀时单手操作的实际作业习惯。架体边缘全部做了倒钝处理，没有尖锐毛刺，避免取放工具时划伤手部，外露的表面做了防锈涂层处理，

　　适配车间多切削液、多油污的使用环境，日常清理时直接用车间压缩空气吹扫即可清除孔位内残留的切屑，维护成本极低。在实际生产场景中，这类夹头放置架通常布置在刀库旁的操作位，操作人员更换刀具时可以就近取用对应规格的夹头，不用往返工具室查找，能有效缩短换刀辅助时间，同时统一的收纳位置也能让车间的5S管理更易落地，避免夹头散落在工作台各个角落，减少因为夹头丢失、损坏产生的额外耗材成本。
