汽车差速器齿轮传动总成结构设计

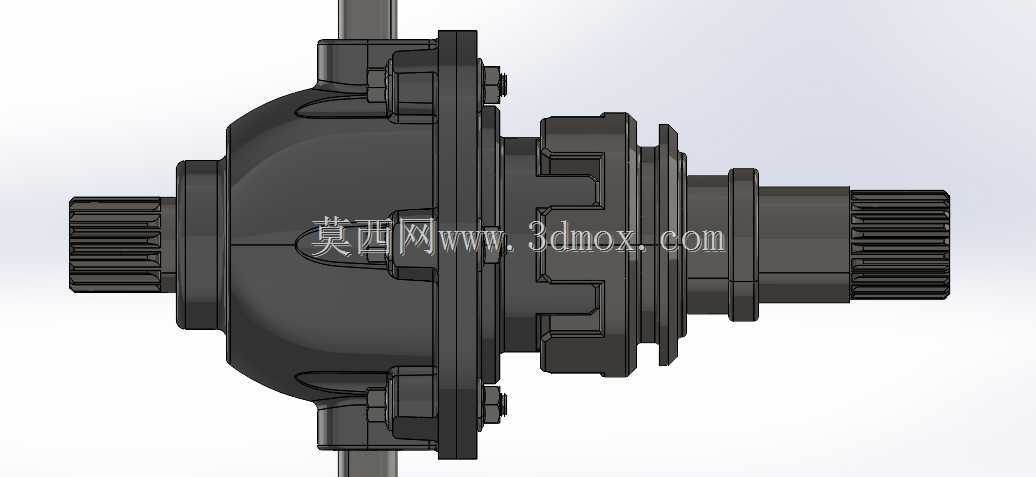

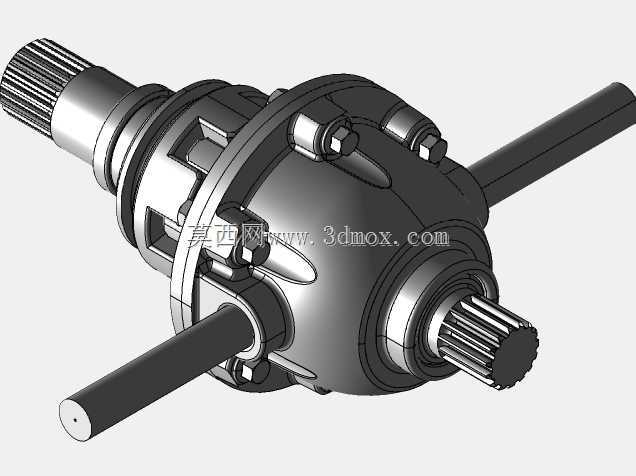

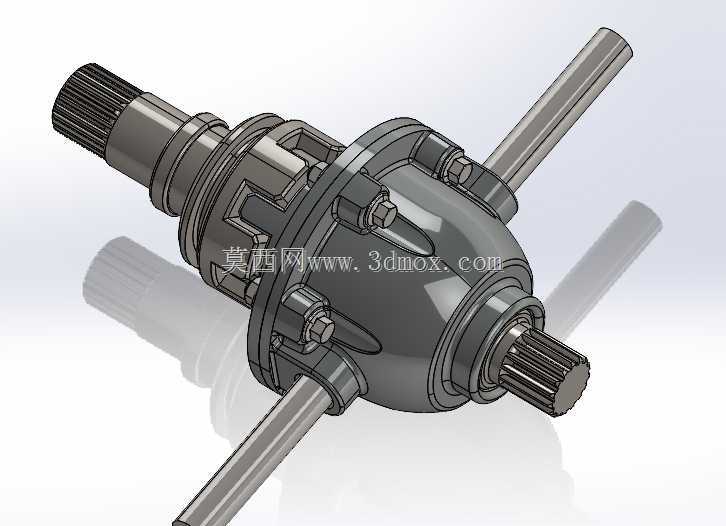

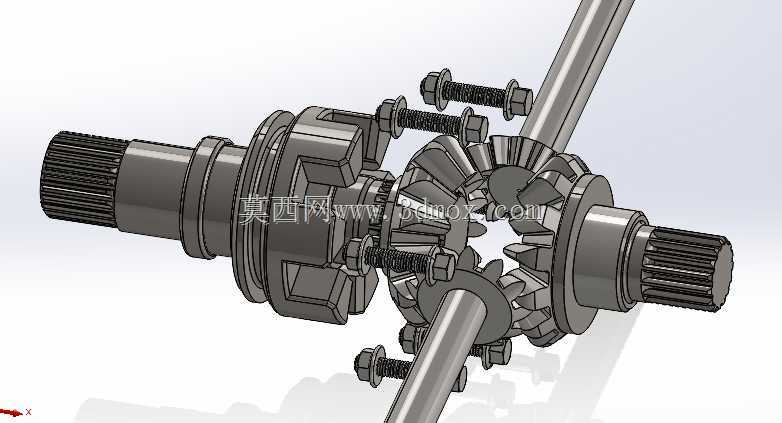

　　在乘用车辆、商用车辆的底盘传动系统中，差速器是保障车辆转弯、非平整路面行驶时两侧驱动轮可实现不同转速滚动的核心部件，避免驱动轮硬连接带来的轮胎拖磨、传动部件过载扭损问题，同时承担主减速器输出扭矩的分流传递作用，直接影响车辆行驶的操控稳定性与传动系统寿命。这套差速器齿轮总成的设计，首先围绕动力传递路径做结构排布：主减速器从动锥齿轮将动力输入差速器壳后，通过十字轴带动行星齿轮公转，当两侧驱动轮存在转速差时，行星齿轮绕十字轴轴颈自转，实现两侧半轴齿轮的转速差输出，匹配车辆不同行驶工况的轮速需求。设计过程中，行星齿轮与半轴齿轮采用等模数等压力角的锥齿轮配对，齿面做啮合印痕校核，保证全工况下齿面接触面积不低于齿面总面积的60%，

　　避免局部应力集中导致的齿面点蚀、断齿问题；十字轴与差速器壳的安装孔采用过渡配合，轴颈与行星齿轮内孔之间预留合理间隙，保证行星齿轮自转顺畅无卡滞，同时通过垫片调整齿轮啮合间隙，补偿长期运行带来的齿面磨损量。安装边界层面，差速器壳两端的轴颈与主减速器壳体上的轴承位配合，需严格控制同轴度公差，保证总成旋转时的径向跳动量在允许范围内，避免运转异响与轴承早期失效；两侧半轴齿轮的内花键参数与驱动半轴的外花键完全匹配，花键配合采用滑动配合设计，既保证扭矩传递可靠，也方便整车装配时的半轴插接作业；差速器壳与主减从动齿轮的连接螺栓孔采用跨距对称排布，螺栓预紧力按扭矩规范要求设定，避免大扭矩传递时连接松动。从实际应用场景看，这套结构可适配前置后驱、

　　四驱车型的驱动桥传动需求，齿轮参数的选型兼顾低速爬坡时的大扭矩传递能力与高速行驶时的传动平稳性，行星齿轮垫片、半轴齿轮垫片采用耐磨铜合金材质，降低长期运转的磨损速率，差速器壳采用高强度铸钢材质，在满足结构强度的前提下控制总成重量，减少传动系统的转动惯量，提升动力响应速度。建模过程中对所有配合面做了公差匹配校验，齿轮啮合区域做了运动仿真干涉检查，确保各部件在极限转角、最大扭矩传递工况下无运动干涉，装配顺序符合实际生产的装配工艺要求，可直接用于传动系统的结构教学、新车型差速器选型参考以及逆向设计的结构参照。
