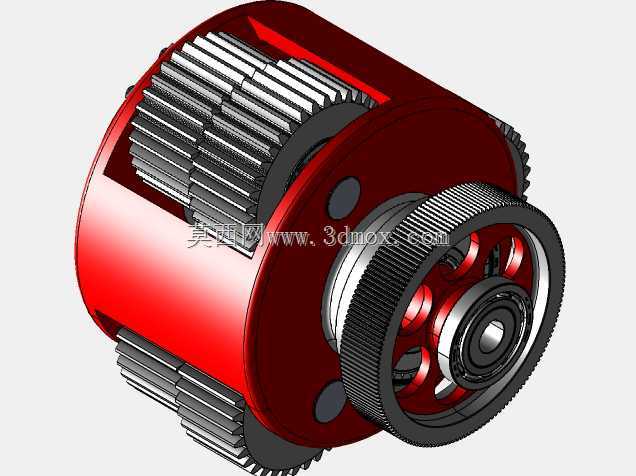

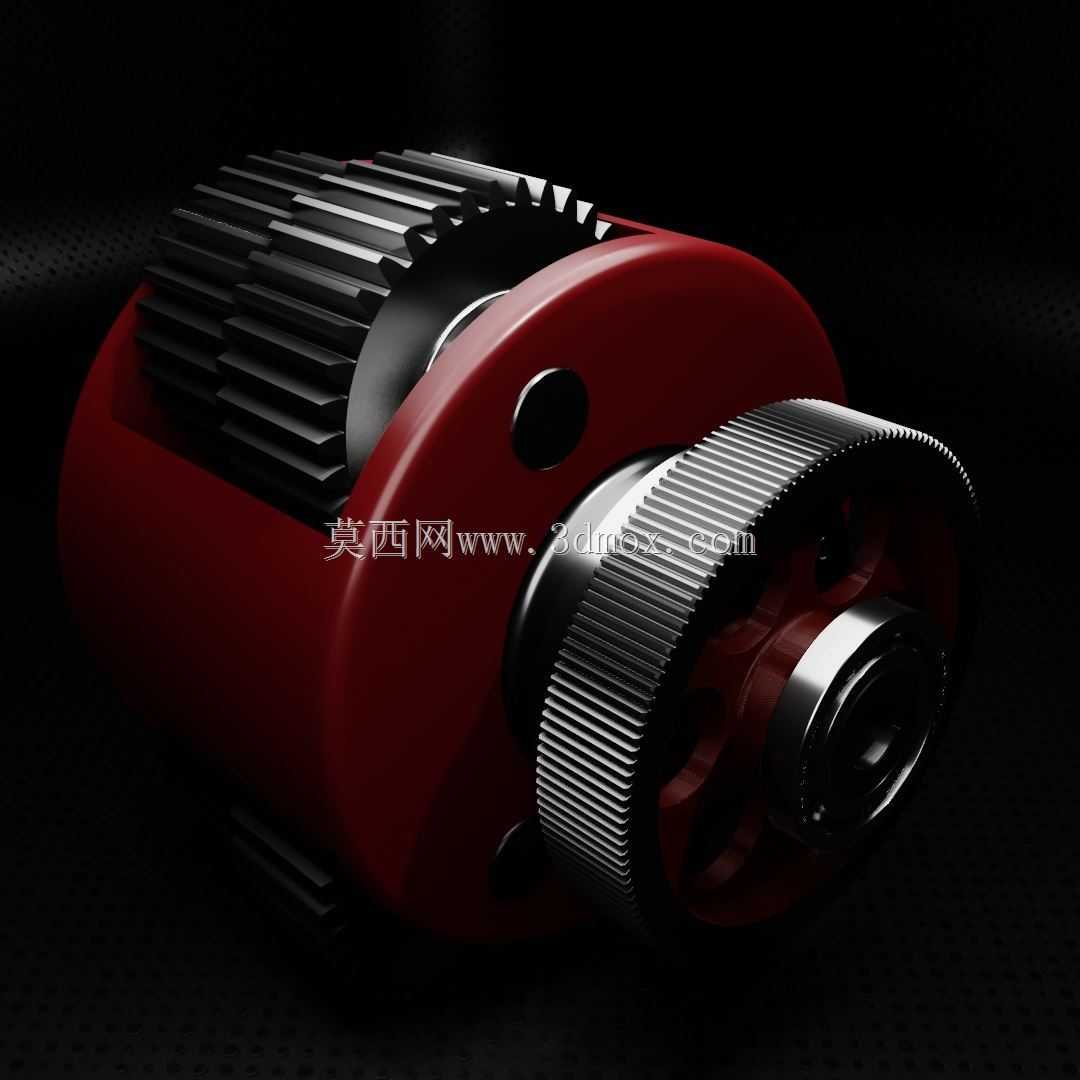

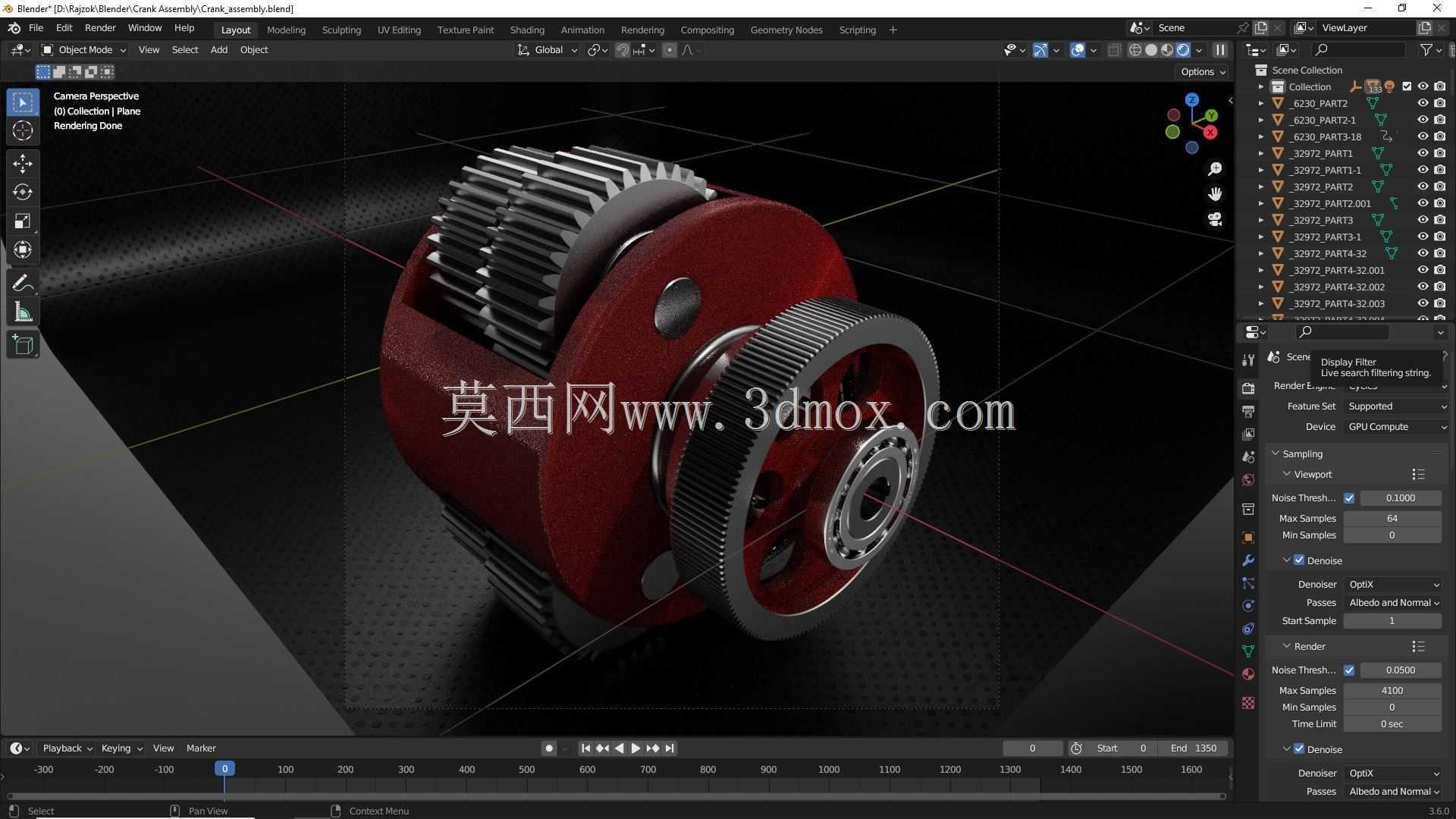

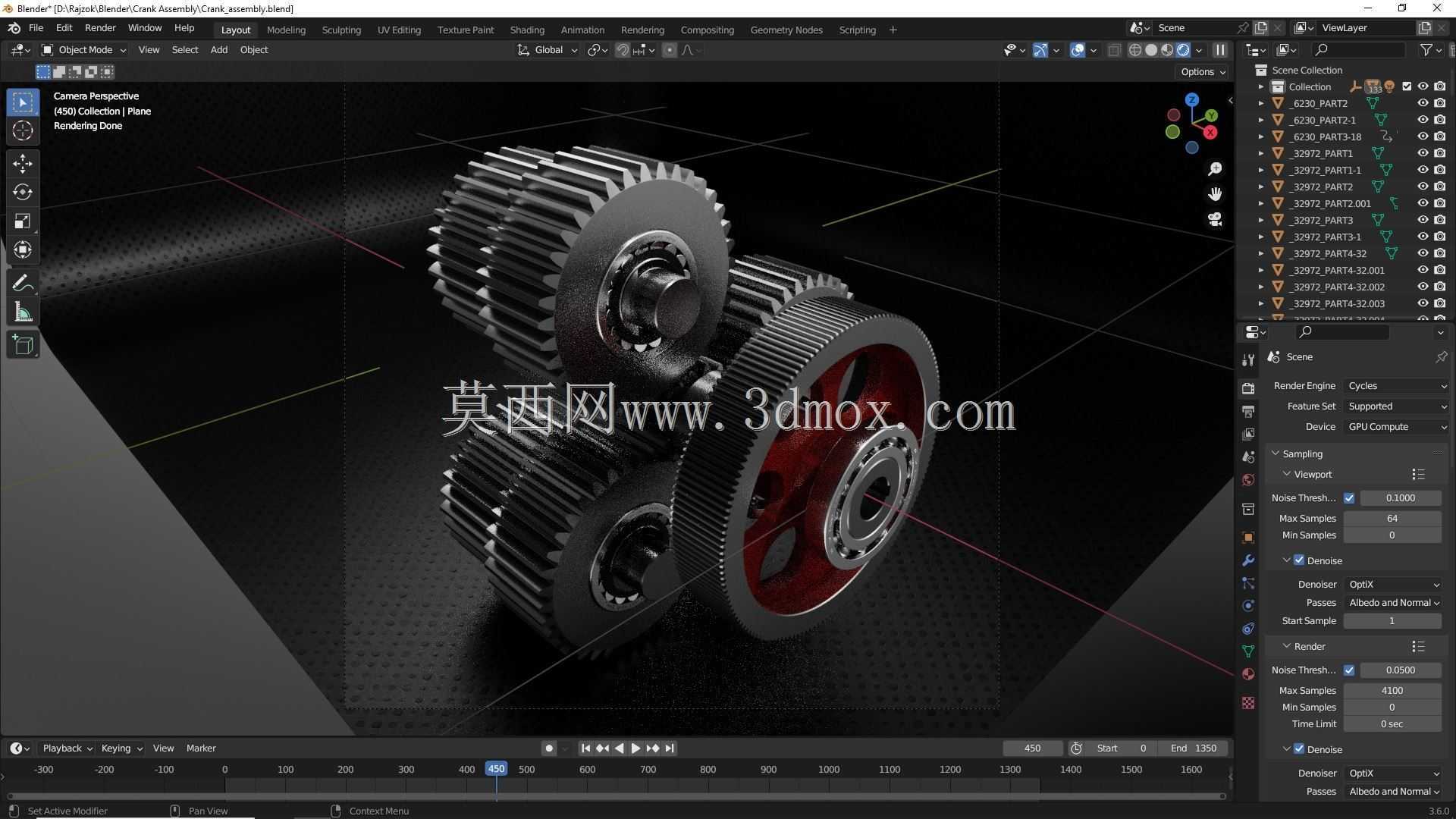

搅拌机用行星齿轮传动箱结构展示

　　这款行星齿轮箱主要配套搅拌类设备使用，在搅拌作业工况下，行星轮系的结构特性可实现大扭矩输出的同时保持紧凑的安装体积，适配搅拌设备对传动单元小尺寸、高承载的核心需求。从结构设计来看，该传动箱采用典型的NGW行星轮系布局，内齿圈与箱体集成设计，既减少了连接紧固件的数量，也提升了整体结构的刚性，行星轮通过均布布置的方式分担输入载荷，相比定轴轮系可在相同体积下承载更高的扭矩输出，适配搅拌过程中物料粘度变化带来的冲击载荷。设计过程中优先考虑了安装边界的适配性，输入端采用标准轴伸连接结构，可直接匹配常规驱动电机的输出轴尺寸，输出端采用法兰式连接结构，可直接对接搅拌桨的安装接口，无需额外设计转接件，降低整机装配的复杂度。轮齿采用渐开线齿形设计，

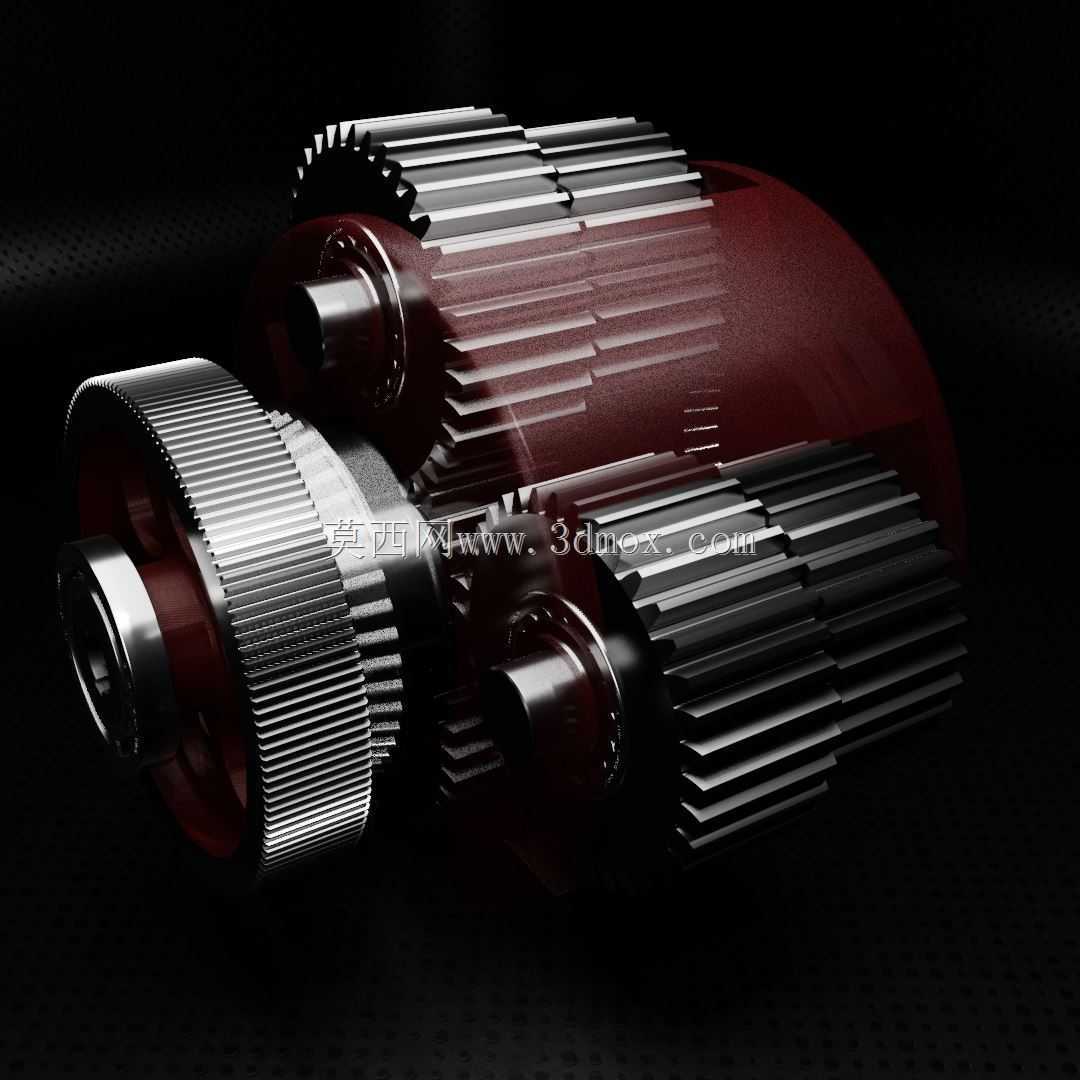

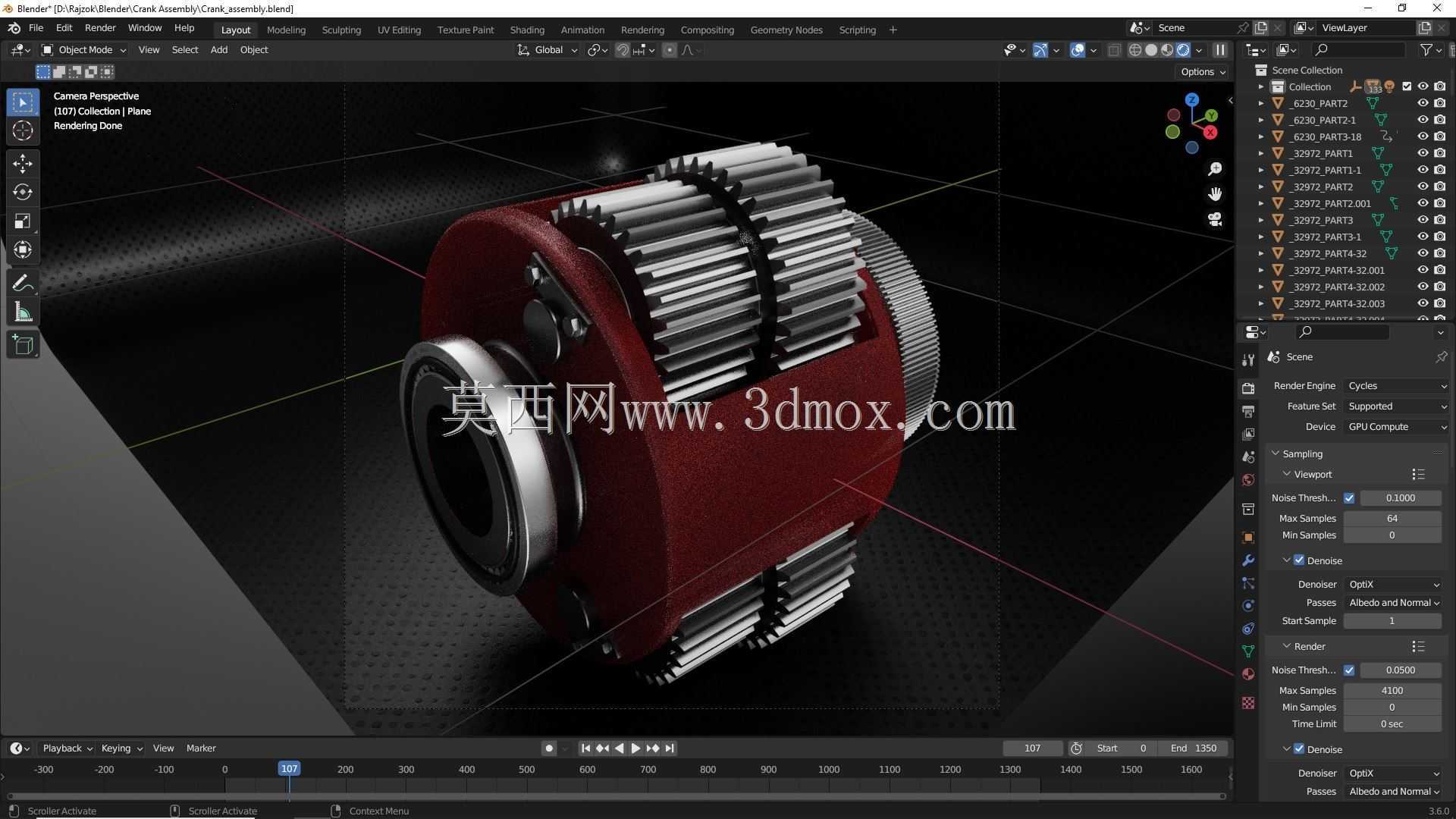

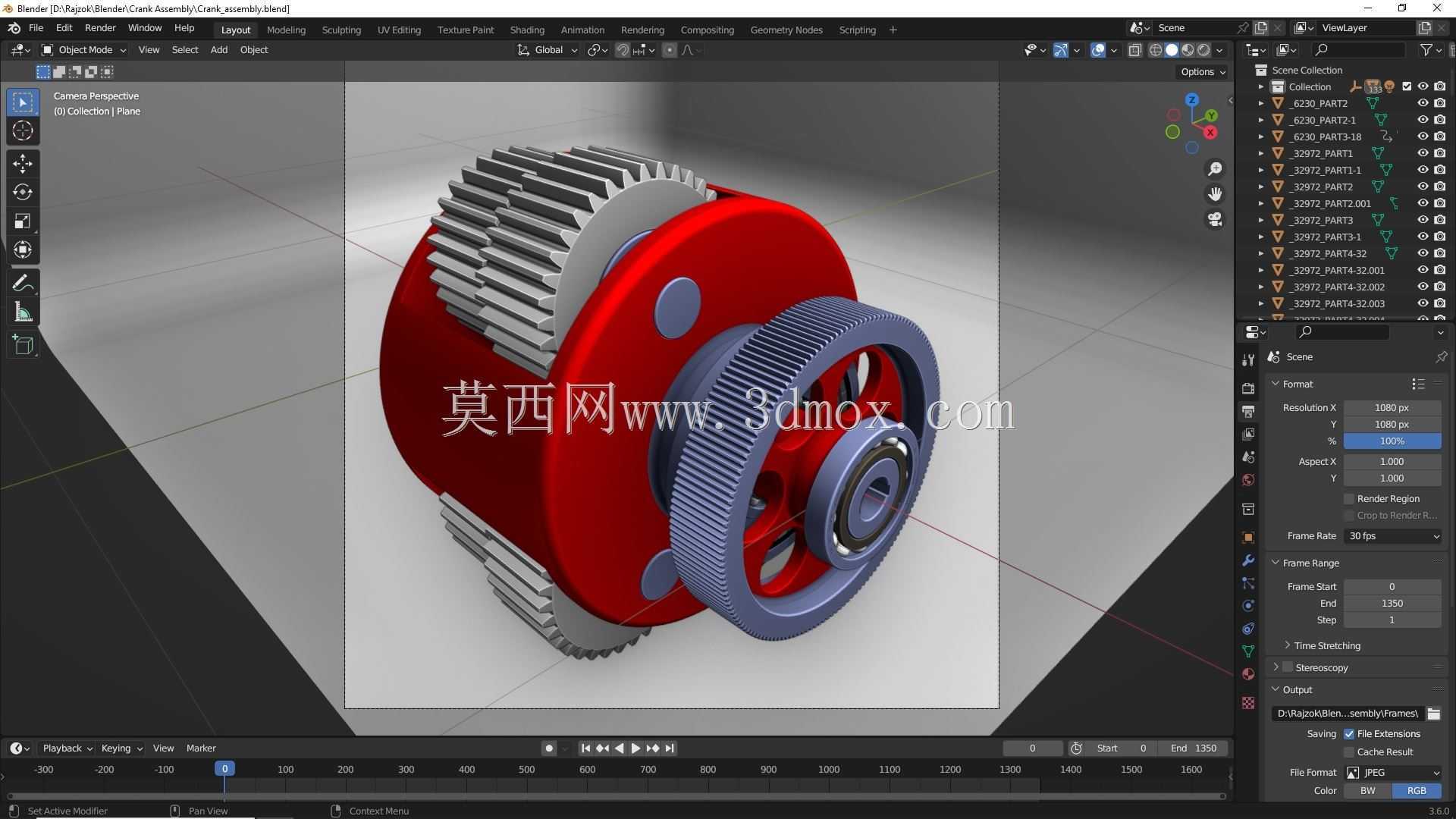

　　加工过程中可通过常规滚齿、插齿工艺完成加工，齿向修形量根据搅拌工况的载荷波动特性做了针对性调整，可抵消部分安装误差与载荷变形带来的偏载问题，提升轮齿啮合的平稳性，降低运行过程中的振动与噪音。箱体采用剖分式与集成式结合的结构，内齿圈部分集成在主箱体上，端盖部分采用螺栓连接，既保证了内齿圈与箱体的同轴度精度，也方便后续内部行星轮、太阳轮的装配与维护。在实际应用场景中，这类行星齿轮箱除了适配搅拌机之外，也可用于其他需要低转速大扭矩输出的工况，比如小型输送设备、搅拌反应装置的传动单元，紧凑的结构设计使其可安装在设备内部的狭小空间内，不需要额外预留过大的安装位置。建模过程中完整还原了各轮齿的啮合关系，可直观展示动力从太阳轮输入，

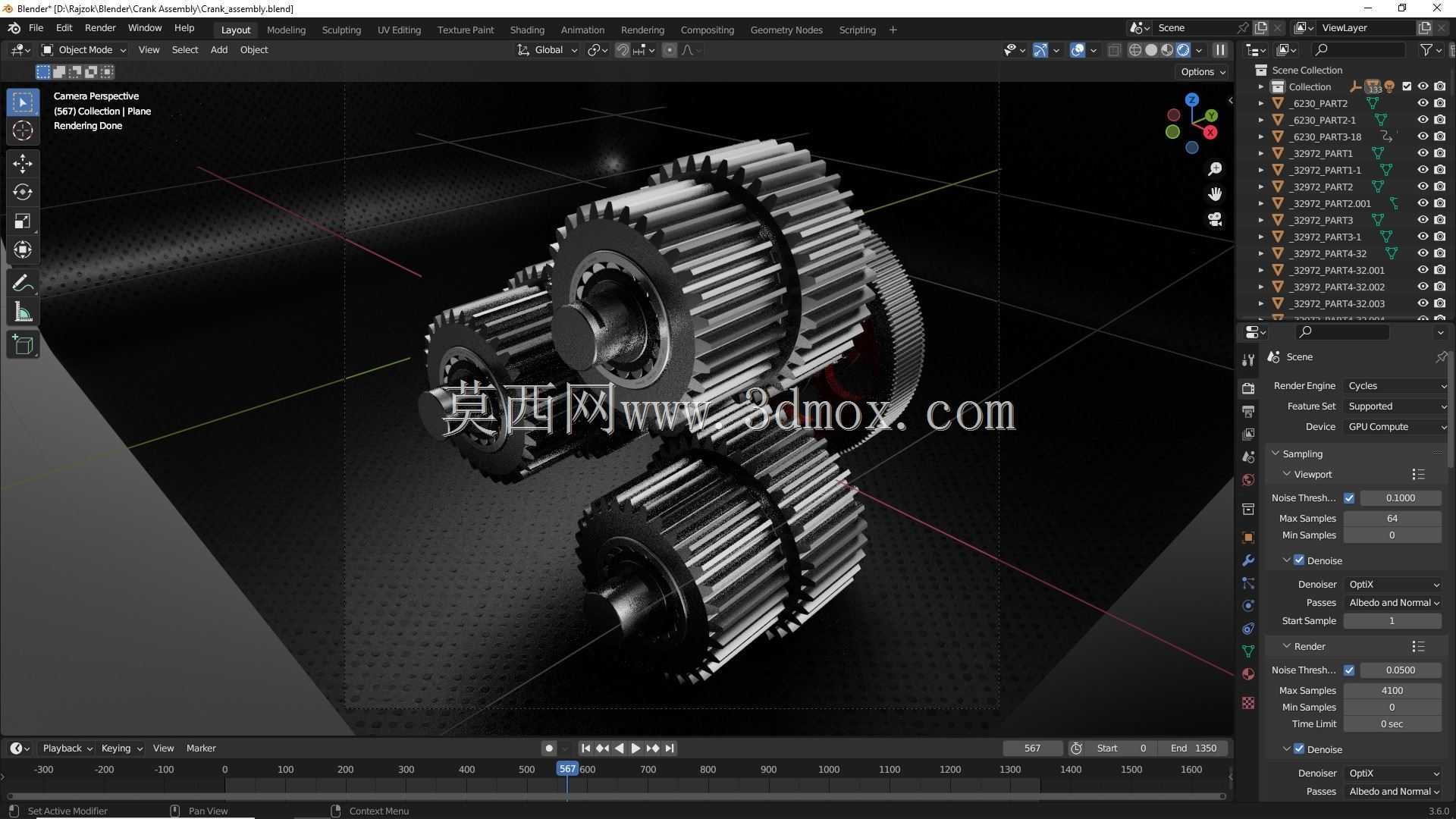

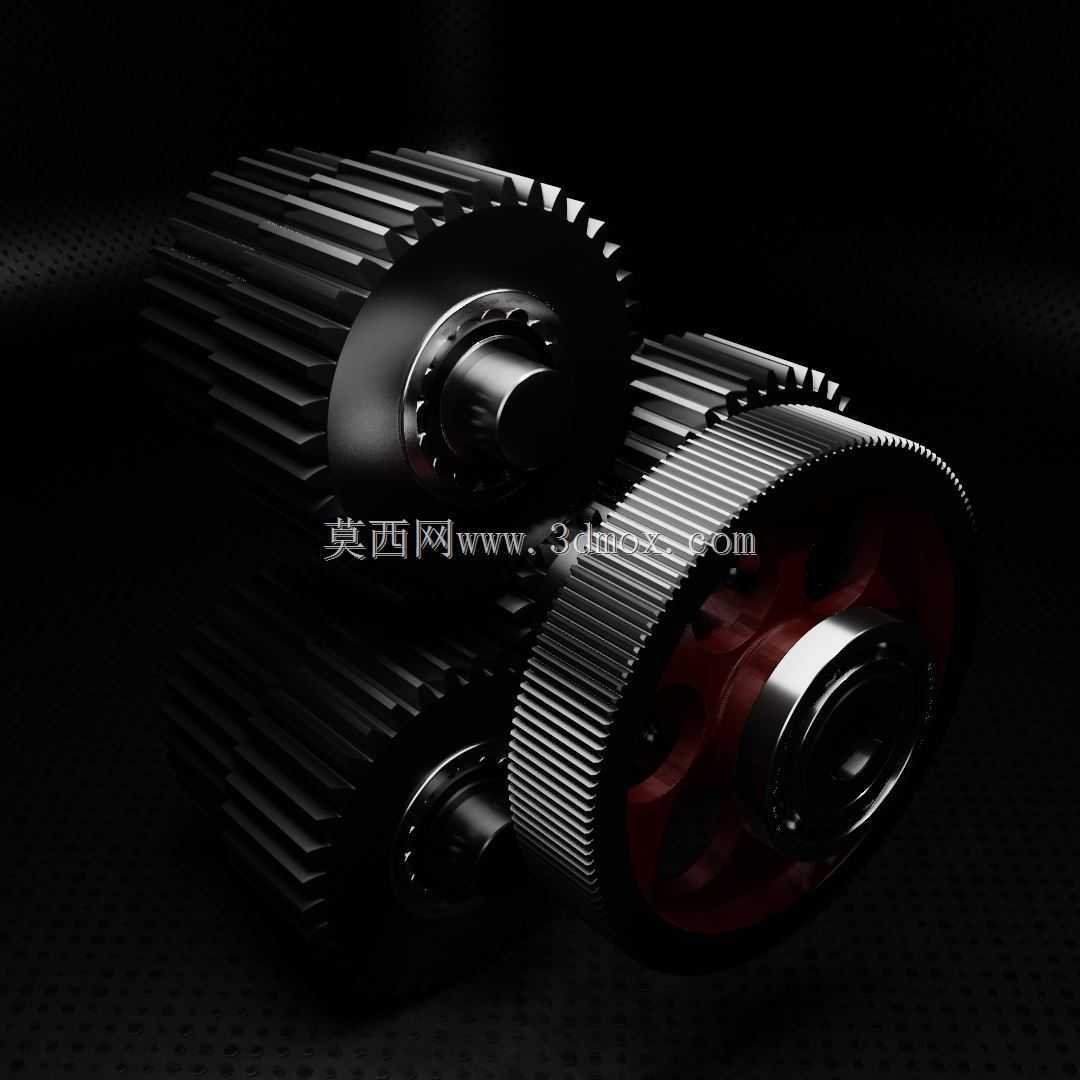

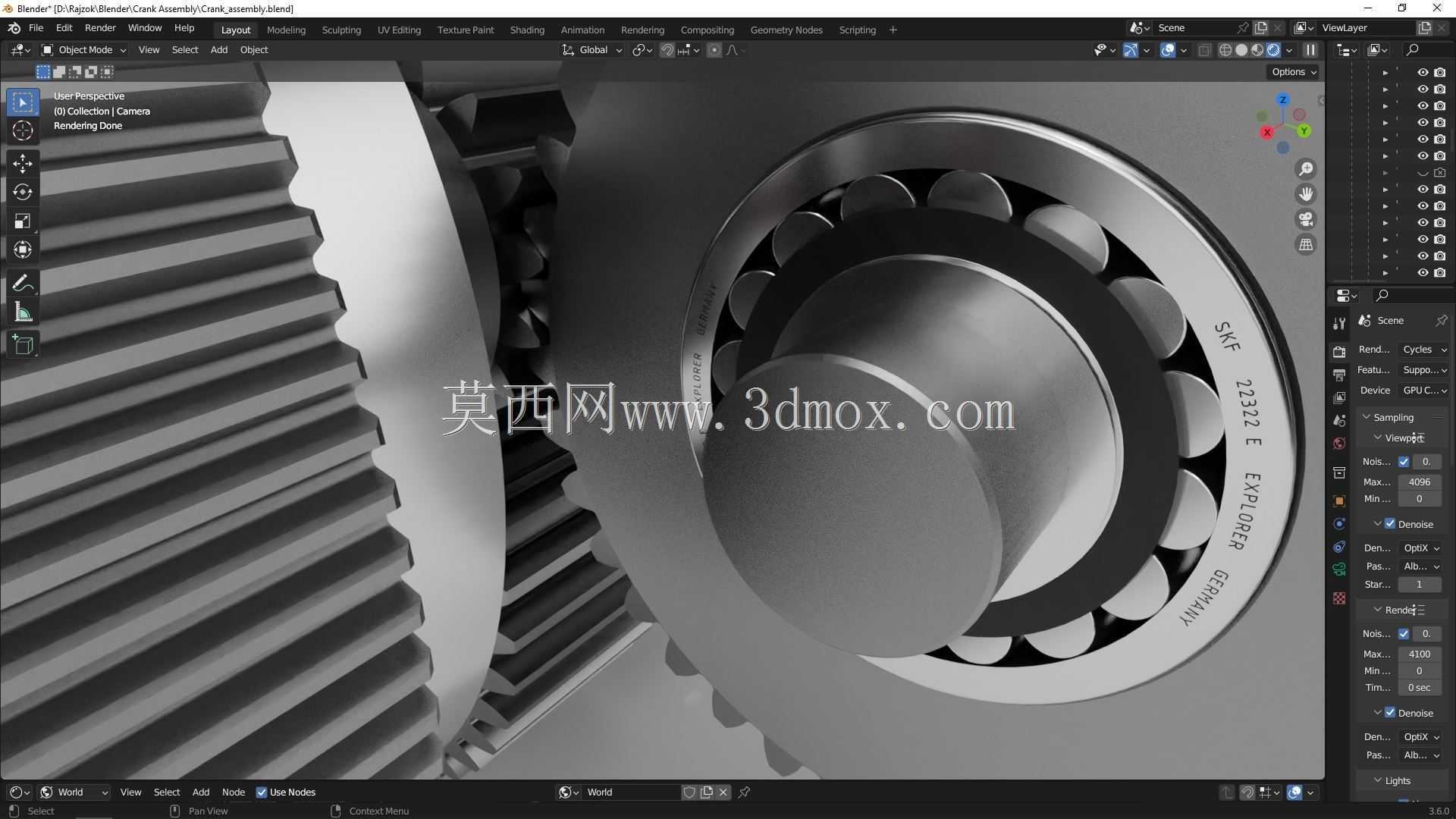

　　经过行星轮分流传递到内齿圈与行星架输出的整个传动路径，行星架的支撑结构采用双侧支撑设计，相比悬臂式行星架可承受更大的径向载荷，适配搅拌桨工作时产生的径向力，避免行星轴出现变形导致轮齿偏磨。润滑结构的设计预留了油位观察与注油、排油接口，可采用飞溅润滑的方式满足轮齿与轴承的润滑需求，不需要额外配置强制润滑系统，降低了配套设备的维护成本。各配合面的公差选择按照通用传动件的配合标准设定，轴承安装位采用过盈配合，端盖与箱体的结合面设置密封槽，可安装密封圈防止润滑油泄漏，同时阻挡外部粉尘进入箱体内部，适配搅拌作业多粉尘的工作环境。
