小型四旋翼航拍无人机机架结构设计

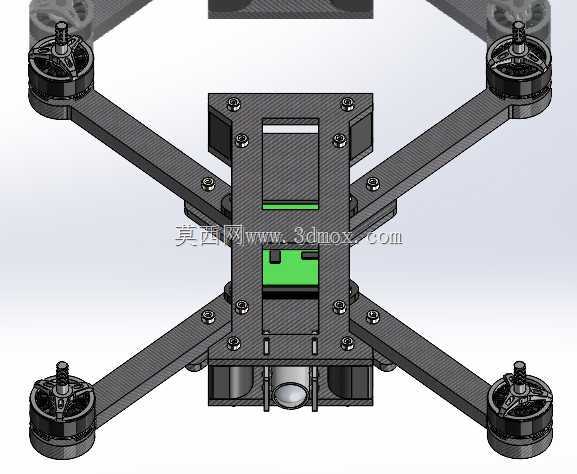

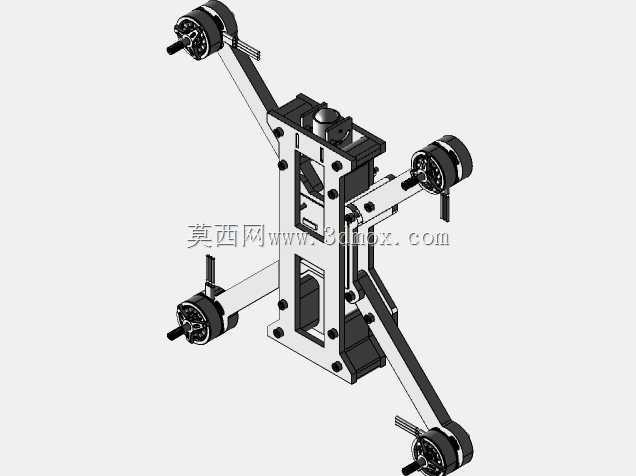

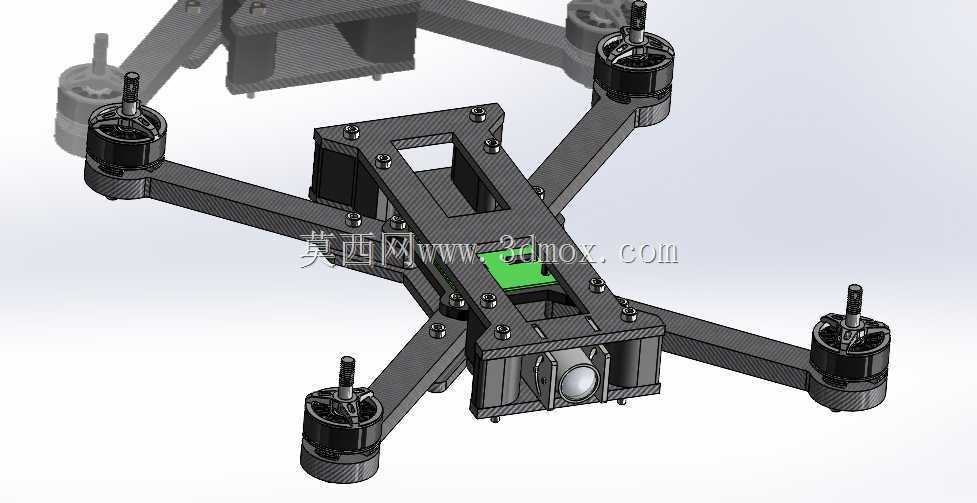

　　这款四旋翼飞行器的机架结构采用X型布局设计，四个机臂从中心主机身呈等角度向外延伸，机臂末端预留标准电机安装位，适配常见的22系列无刷电机安装孔距，安装面做了沉台处理，保证电机安装后底面与机臂贴合紧密，避免飞行过程中出现电机松动带来的振动问题。中心主机身采用分层框架式结构，上层预留飞控安装空间，可兼容主流开源飞控及商用飞控的安装孔位，安装区域做了局部加厚处理，提升飞控安装的结构刚性，减少机身振动传递到飞控传感器，保障飞行姿态解算的准确性。机身中部预留电池仓空间，可根据续航需求适配不同容量的锂聚合物电池，电池仓两侧设计有绑带穿槽，可通过尼龙扎带或魔术贴固定电池，同时预留了重心调节余量，方便使用者根据搭载设备的重量调整电池前后位置，

　　让整机重心落在四个旋翼的几何中心位置，降低飞行过程中的姿态修正功耗。机身前端预留了载荷安装位，可挂载小型运动相机或图传摄像头，安装位设计有减震球连接结构，能够过滤机身高频振动对拍摄画面的影响，保证航拍成像的清晰度。机臂与中心机身的连接采用嵌入式定位加螺栓紧固的方式，每个连接点布置四颗内六角螺栓，配合定位凸台保证机臂安装角度的一致性，避免装配误差导致的机臂角度偏差，影响飞行的动力对称性。机臂本身采用碳纤维板材加工成型，在保证结构强度的前提下尽可能降低自身重量，机臂截面做了倒角处理，减少飞行过程中的空气阻力，同时避免尖锐边角在装配或调试过程中划伤操作人员。机架整体的安装边界控制在对角线电机轴距250mm级别，

　　属于小型穿越类四旋翼的尺寸范畴，既能够保证足够的桨叶安装空间，适配5寸螺旋桨使用，又能控制整机尺寸，满足室内外小空间飞行的需求。从实际应用场景来看，这类机架结构可用于小型航拍作业、青少年科创教学、无人机飞行训练等场景，机架的模块化设计方便使用者根据自身需求更换不同的电子设备，也便于日常维护过程中更换损坏的机臂或其他结构件，不需要整体更换机架，降低使用成本。在结构设计过程中，充分考虑了走线需求，中心机身框架预留了走线槽位，电调信号线、电源线、图传线等均可沿着走线槽布置，避免线材外露被螺旋桨打到，同时也能让整机布线更加规整，减少线材杂乱带来的电磁干扰问题。机身底部预留了起落架安装孔位，可搭配轻量化的起落架使用，在降落过程中起到缓冲作用，

　　避免机身底部搭载的摄像头或电池直接接触地面造成磕碰损伤。每个电机安装位下方都设计了螺旋桨避让空间，保证螺旋桨安装后旋转过程中不会与机臂或机身结构发生干涉，螺旋桨与机臂之间预留了足够的安全间隙，即使飞行过程中出现小幅形变也不会碰到结构件。整个机架的装配过程不需要特殊工装，使用常规的内六角扳手即可完成全部装配工作，连接螺栓全部采用标准件，方便后期更换维护。结构受力方面，机臂的受力路径从电机安装位直接传递到中心机身的连接节点，节点位置做了加强筋设计，能够承受飞行过程中电机产生的拉力以及机动飞行时的过载，避免机臂在大机动动作下出现断裂或形变过大的问题。
