直径630mm输送机传动滚筒结构设计

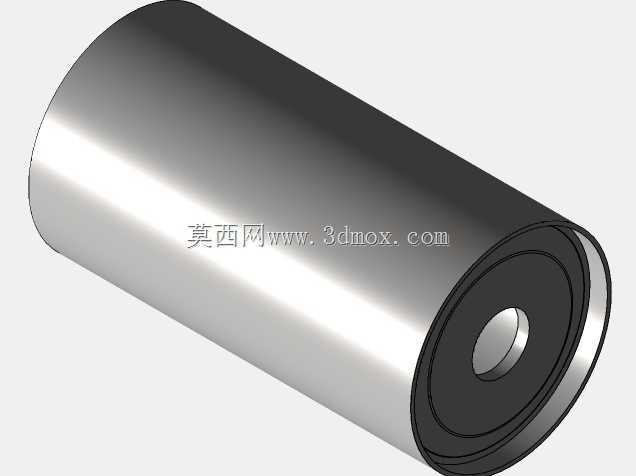

　　带式输送系统作为散料、成件物料连续转运的核心装备，广泛应用于矿山、港口、建材、粮食加工、物流仓储等场景的物料输送链路中，承担长距离、大运量的物料传递任务，而传动滚筒作为带式输送机的核心动力传递部件，其结构合理性直接决定整条输送线的运行稳定性与负载能力。本次设计的直径630mm传动滚筒，适配中等带宽的带式输送设备，可匹配常规织物芯输送带的弯曲曲率要求，避免输送带因滚筒直径过小产生反复弯折疲劳，大幅延长输送带的实际使用寿命。

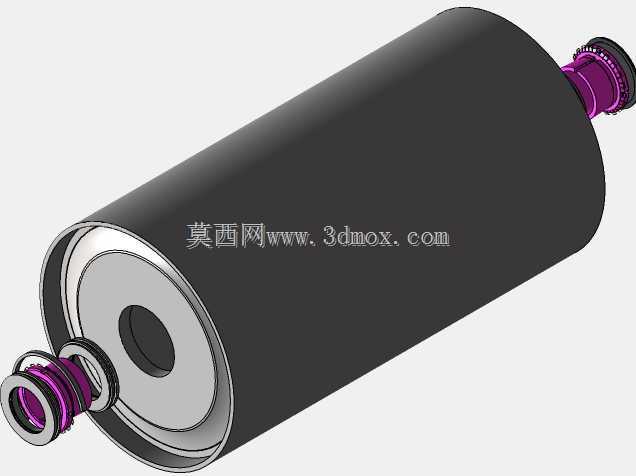

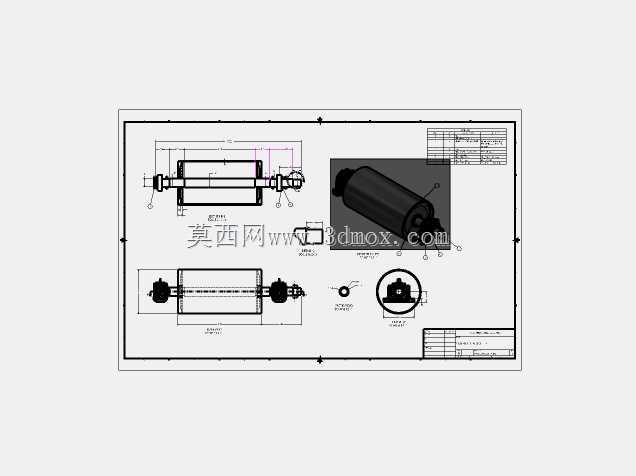

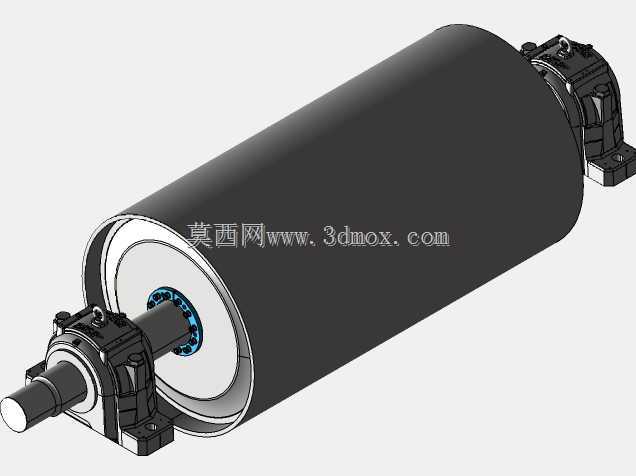

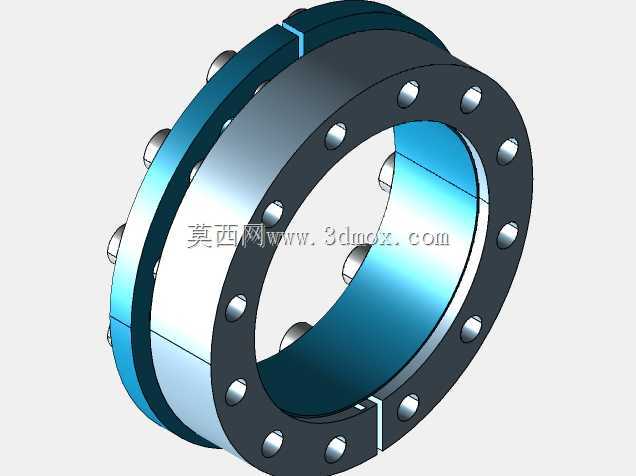

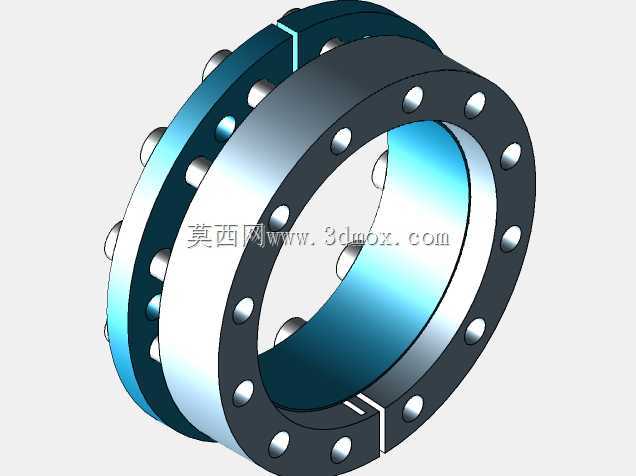

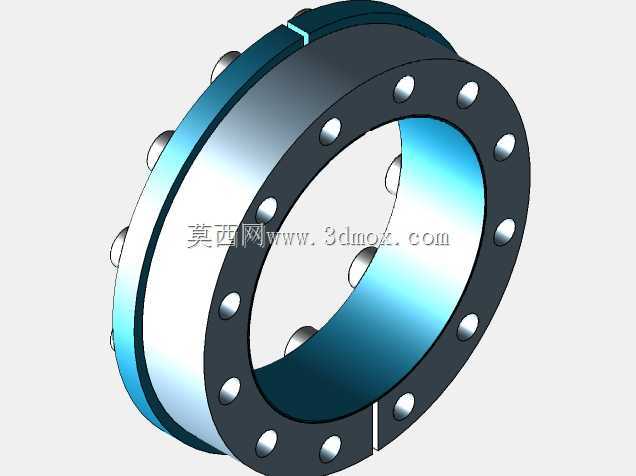

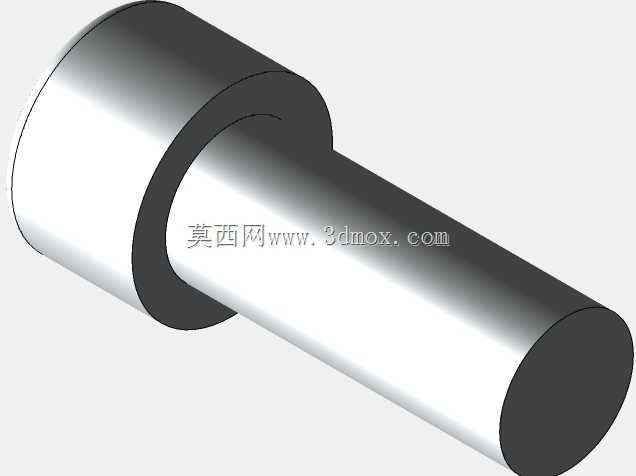

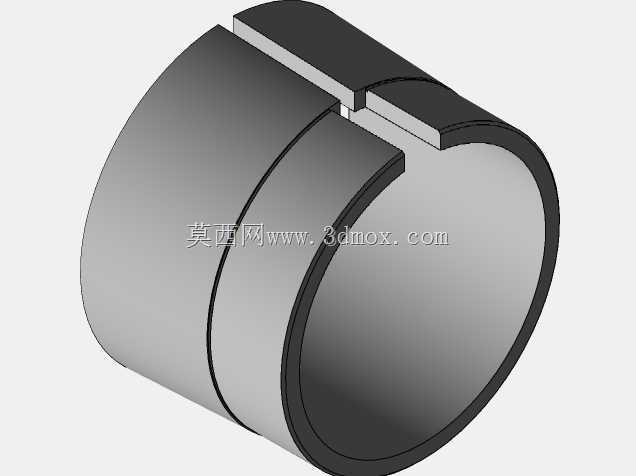

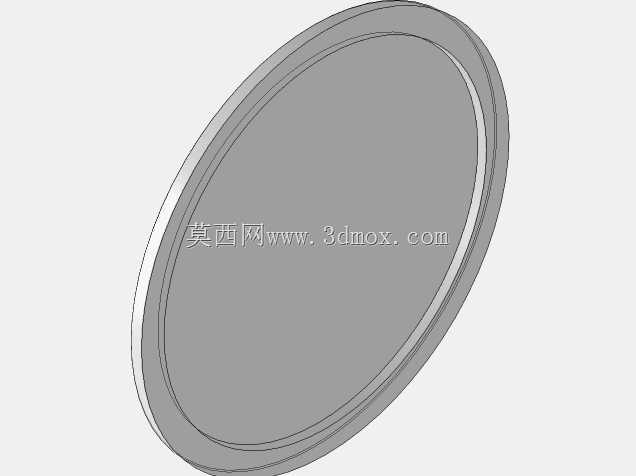

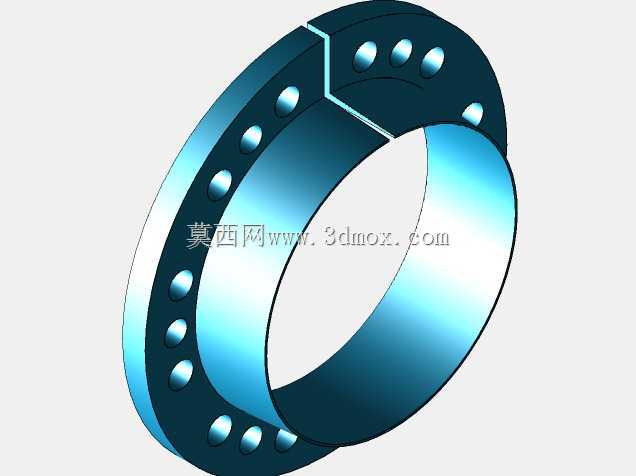

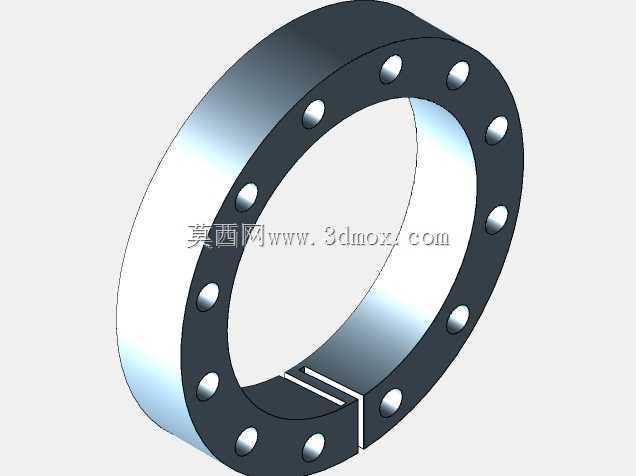

　　从结构设计逻辑来看，该滚筒采用轴装式传动结构，核心由筒皮、接盘、传动轴、外置轴承座组件构成，筒皮采用卷制焊接结构，表面预留足够的摩擦接触面积，可根据实际使用场景选择光面或包胶处理，光面结构适用于干燥、洁净的室内成件物料输送场景，包胶结构则可适配潮湿、多粉尘的散料输送工况，增大滚筒与输送带之间的摩擦系数，避免重载启动时出现打滑丢转问题。两侧接盘采用焊接或胀套连接方式与筒皮、传动轴装配，相比传统键连接结构，胀套连接可实现无间隙传动，降低长期运行过程中键槽磨损带来的传动冲击，同时方便后期维护拆解。

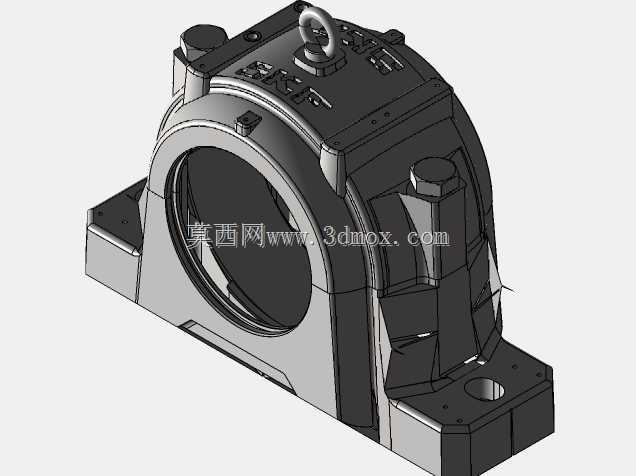

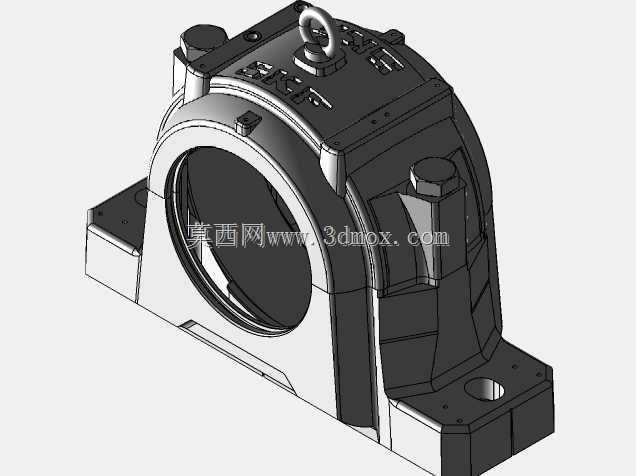

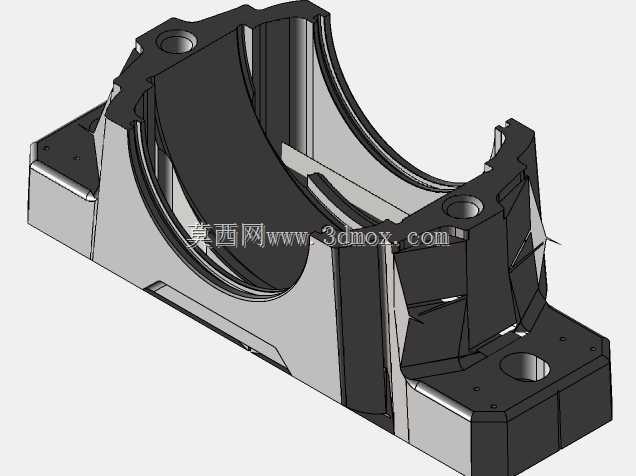

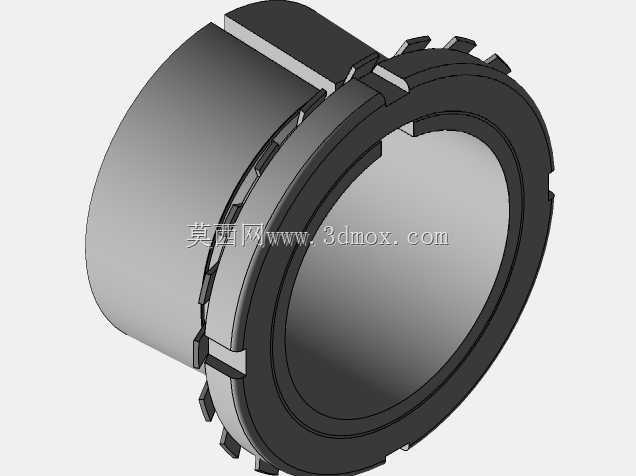

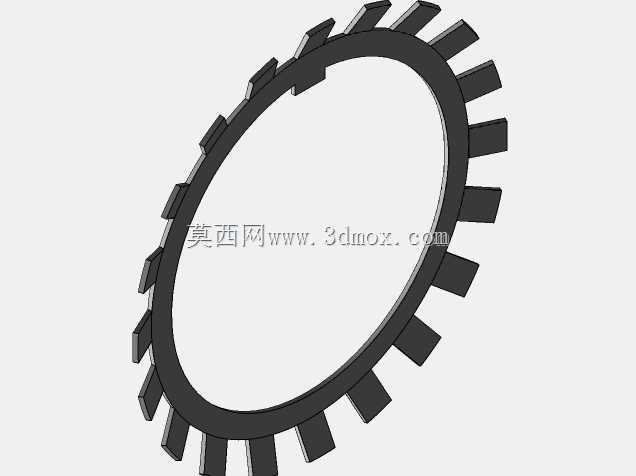

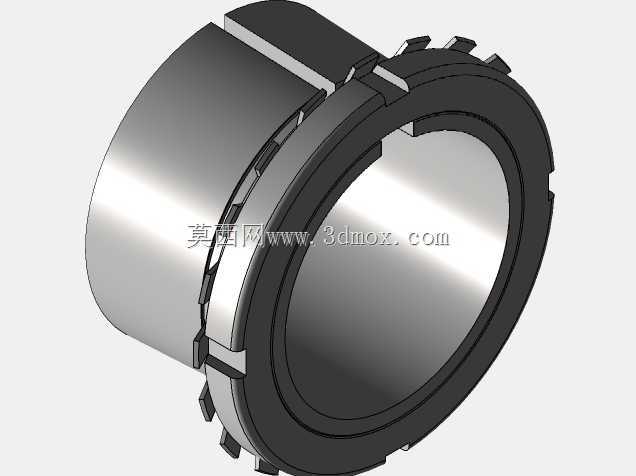

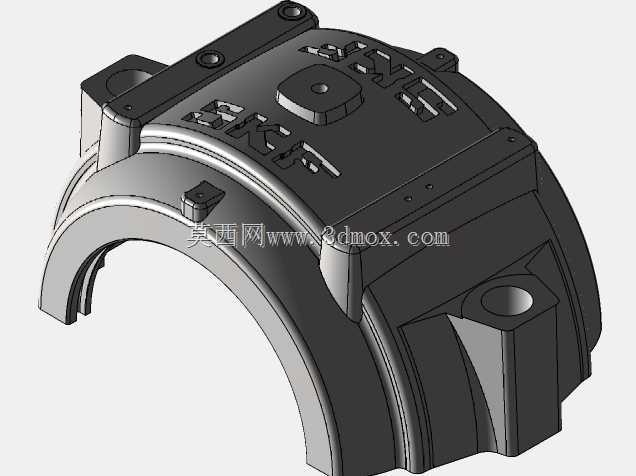

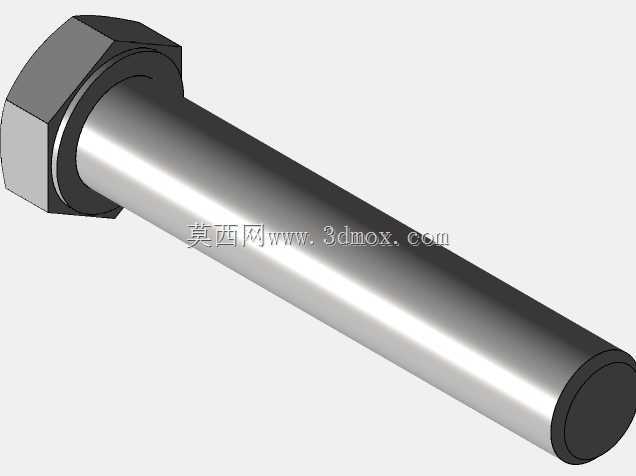

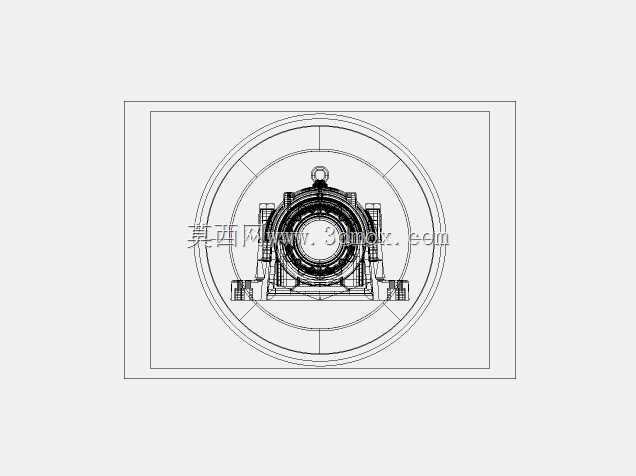

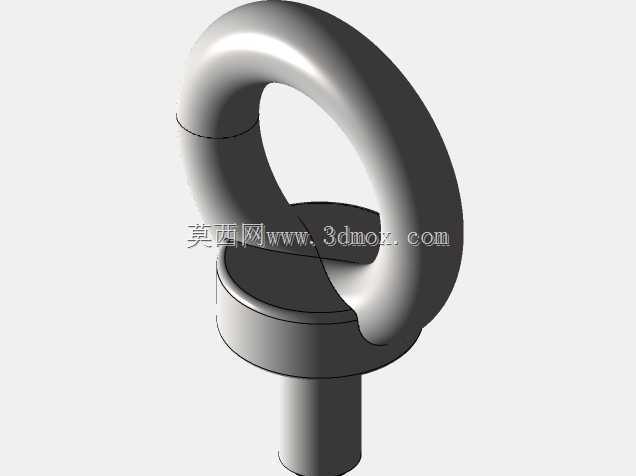

　　安装边界方面，该滚筒两侧采用剖分式外置轴承座固定，轴承座预留标准安装螺栓孔位，可直接固定在输送机机架的安装支座上，无需额外定制转接支架，传动轴伸出端可直接配套联轴器与减速驱动单元连接，安装时需保证两侧轴承座的同轴度公差控制在合理范围内，避免轴系受附加弯矩导致轴承过早失效。设计过程中充分考虑了运行过程中的受力分布，筒皮厚度根据额定输送负载匹配，可承受输送带张紧力带来的径向压力，接盘与轴的连接位置做了应力释放过渡结构，避免应力集中导致的结构开裂问题。

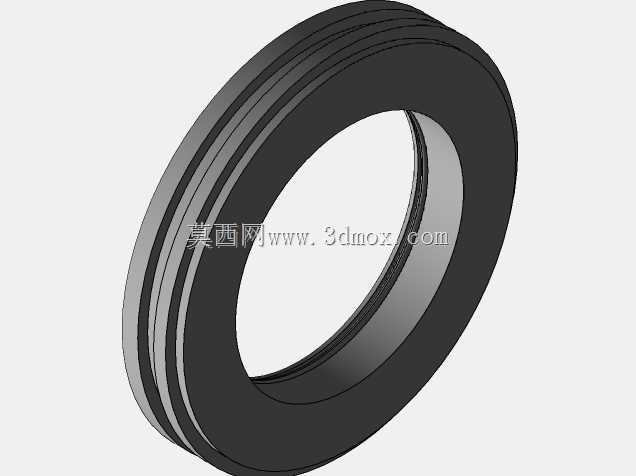

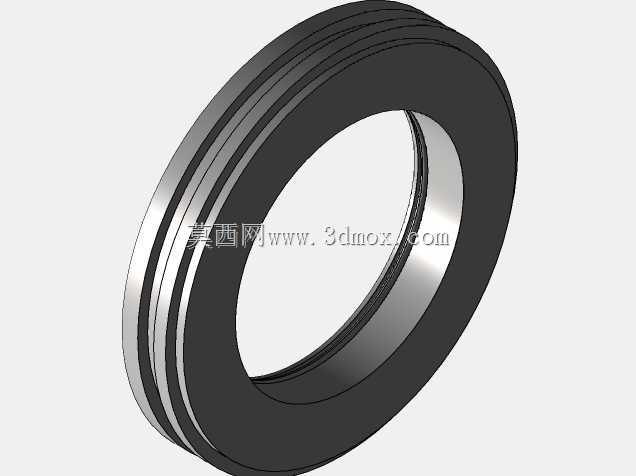

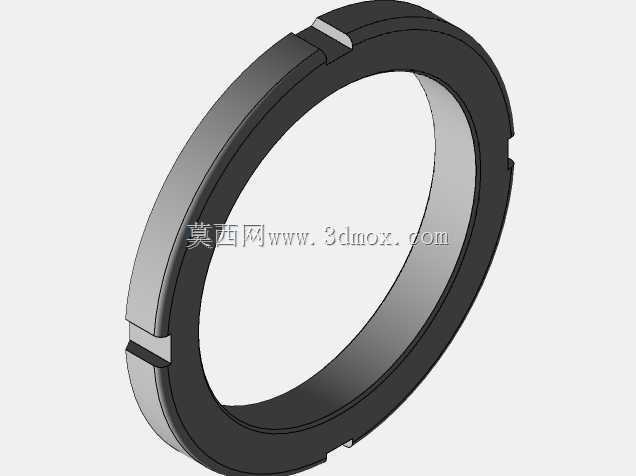

　　在实际选型应用中，该规格滚筒通常作为输送机的头部传动滚筒使用，配套相应的张紧装置可实现输送带的恒定张力控制，相比改向滚筒，传动滚筒需要传递驱动端的全部扭矩，因此轴系的强度校核按照最大负载启动工况做了冗余设计，可应对短时间过载启动的冲击载荷。滚筒的旋转密封采用内置迷宫式密封结构，可阻挡输送过程中产生的粉尘、水汽进入轴承腔体，保证轴承润滑脂的清洁度，延长轴承的维护周期，降低日常运维的工作量。对于输送线设计人员来说，该结构的三维模型可直接导入装配环境，完成机架、驱动单元、输送带的配套干涉检查，提前规避安装过程中可能出现的空间干涉问题，缩短整线设计的迭代周期。
