直径800mm适配21mm绳索立式导向绳轮结构

　　在车间物料转运、小型起重牵引、索道导向、机床排屑输送等场景中，绳索类传动的导向支撑部件直接影响整套牵引系统的运行稳定性与绳索使用寿命，这款适配21mm直径绳索、轮体公称直径800mm的立式绳轮，正是针对中载低速牵引场景的导向需求完成的结构设计。从实际工况适配角度看，绳轮直径与适配绳索直径的比值控制在接近40的区间，完全符合常规纤维绳、钢丝绳牵引场景下的弯曲半径要求，能大幅降低绳索反复绕经轮体时的弯曲疲劳损耗，避免绳索因过小弯折半径出现断丝、纤维松散等早期失效问题，延长牵引绳索的更换周期。

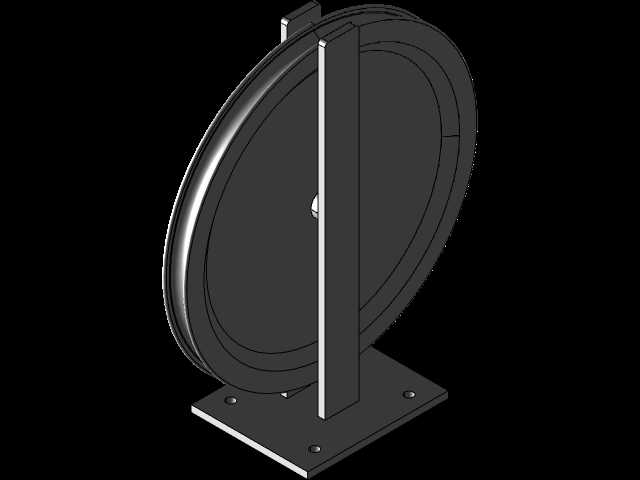

　　整体结构采用轮体加立式支撑支架加方形安装底座的三段式布局，没有冗余的装饰性结构，所有几何特征都服务于功能实现。轮体部分的绳槽截面做了适配21mm绳索的圆弧过渡设计，槽深足够容纳绳索的嵌入量，既可以避免绳索在受侧向力时从轮槽脱出，也能保证绳索与轮槽的接触面积足够均匀，不会出现局部应力集中压损绳索表层的问题；轮体两侧的挡边做了小幅外倾的拔模角度，既方便铸造或机加工过程中的脱模，也能在绳索出现小幅偏摆时起到引导归位的作用，不会出现硬摩擦切割绳索的情况。

　　立式支撑支架采用双立板夹持轮体的结构，两块平行的立板通过底部与安装底座的焊接或螺栓连接形成稳定的框架结构，轮体的中心转轴两端分别固定在两侧立板的安装孔内，这种双支撑结构相比单悬臂支撑的绳轮，承载能力提升明显，在承受绳索径向拉力时不会出现转轴偏摆、轮体倾斜的问题，适合中载工况下长期使用。立板的厚度根据额定载荷做了匹配设计，在保证支撑刚度的前提下尽可能减少不必要的材料冗余，降低整体构件的自重，方便现场安装搬运。

　　底部的方形安装底座是整套部件与设备机架或安装基础的连接界面，底座上预留了四个对称分布的螺栓安装孔，孔位间距按照常规工业安装的标准模数设计，适配大多数型钢机架、混凝土基础预埋件的安装尺寸，现场安装时不需要额外做孔位适配加工，直接穿入螺栓紧固即可完成固定。底座与立板的连接位置做了局部的加强筋过渡，避免牵引载荷反复作用下连接位置出现应力开裂，提升整体结构的抗疲劳性能。

　　从设计思路上，这款绳轮没有采用复杂的集成化结构，所有零件都采用常规机械加工即可完成的几何特征，轮体可采用铸铁铸造后精加工绳槽与中心轴孔，支撑立板与安装底座可采用钢板切割折弯后焊接成型，加工门槛低，后期维护更换配件的成本也更低。在实际选型使用时，需要注意安装基础的平面度要满足要求，避免底座安装后出现翘曲导致立板偏斜，进而使得轮体端面跳动超差，加剧绳索与轮槽的偏磨；轮体中心转轴的润滑需要按照工况周期定期补充润滑脂，保证轮体转动灵活，减少转动阻力带来的功率损耗与零件磨损。

　　这类绳轮的适用场景覆盖范围很广，除了常规的车间小型起重设备的导向端，还可以用在皮带输送机的张紧导向、观光索道的中间支撑、建筑施工吊篮的牵引导向、渔船收网机构的导向支撑等场景，只要牵引绳索直径在21mm左右、牵引载荷在结构额定承载范围内，都可以适配使用。设计过程中特意控制了轮体的转动惯量，轮体在保证结构强度的前提下做了等强度的壁厚设计，不会出现过重导致启动、换向时的惯性冲击，运行过程更平稳，也能降低牵引端的动力损耗。绳槽的表面粗糙度按照机加工的中等精度要求控制，既不会因为过于粗糙磨损绳索表层，也不会因为过于光滑导致绳索与轮槽之间摩擦力不足出现打滑的问题，匹配绳索牵引的实际摩擦传动需求。
