矿山井下带式输送装车系统结构

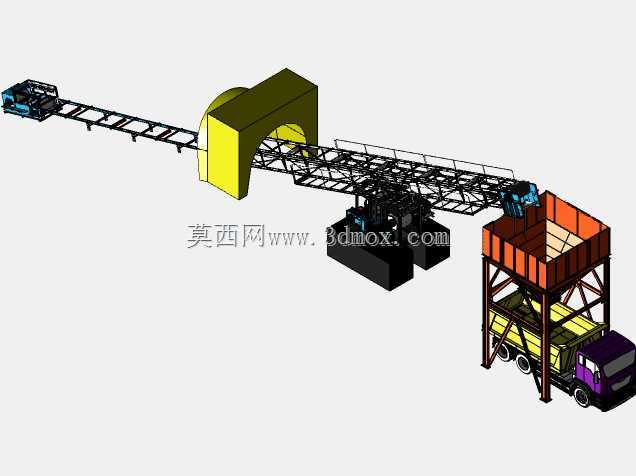

　　这套带式输送装车结构主要面向地下矿山采掘作业面的物料转运场景，适配800mm带宽的输送作业需求，专门针对井下狭窄巷道的空间限制做了适配设计，解决采掘面破碎矿石从掘进端到运输车辆的连续转运问题，省去传统矿用运输中多段转载的设备冗余，降低巷道内设备布置的空间占用。整套设备的结构排布顺着物料流向依次设置受料导料段、封闭防尘段、桁架承载段、卸料装车段，其中受料端直接对接采掘面的破碎出料口，导料槽采用弧形收口设计，能避免大粒径矿石下落过程中砸伤输送带表面，同时减少落料点的粉尘外溢，适配井下作业的通风防尘要求。中间的承载段采用空间桁架结构作为支撑主体，桁架杆件采用等边角钢拼接，上下弦杆的间距根据输送带的垂度要求做了匹配计算，

　　托辊组的布置间距按照重载段1.2米、空载段3米的参数设置，既能承受矿石输送过程中的动载荷，也能控制桁架自身的重量，方便井下分段运输与组装，不需要大型吊装设备就能完成巷道内的安装作业。靠近卸料端的位置设置了封闭护罩结构，护罩采用圆弧过渡设计，将输送带的水平卸料段完全包覆，一方面避免输送过程中矿石洒落，另一方面也能阻隔卸料过程中产生的粉尘扩散，适配井下作业的职业健康防护要求。卸料端下方配套设置了高架受料斗支架，支架采用型钢焊接的框架结构，支腿的跨距刚好适配矿用运输卡车的车厢宽度，卸料口的位置对准车厢的中心区域，能实现物料直接装车，不需要额外的转载设备，受料斗内部设置了耐磨衬板的安装位，可根据输送矿石的硬度更换不同材质的衬板，

　　延长料斗的使用寿命。整套设备的安装边界充分考虑井下巷道的断面尺寸，设备最高点距离巷道顶板预留足够的安全间隙，两侧的检修通道宽度满足井下人员通行与设备维护的要求，输送带的驱动单元布置在受料端一侧，采用低转速大扭矩的驱动配置，适配井下重载启动的工况需求，张紧装置采用螺旋张紧结构，布置在桁架的中段位置，方便运维人员在巷道内快速调整输送带的张紧度，不需要拆解主体结构就能完成日常维护作业。设备的转弯段采用适配小曲率半径的托辊组布置，能顺着巷道的走向调整输送路径，不需要额外设置转载点就能完成转向输送，减少了设备的故障点，也降低了物料转运过程中的洒落损耗。
