手动液压起重作业臂结构设计

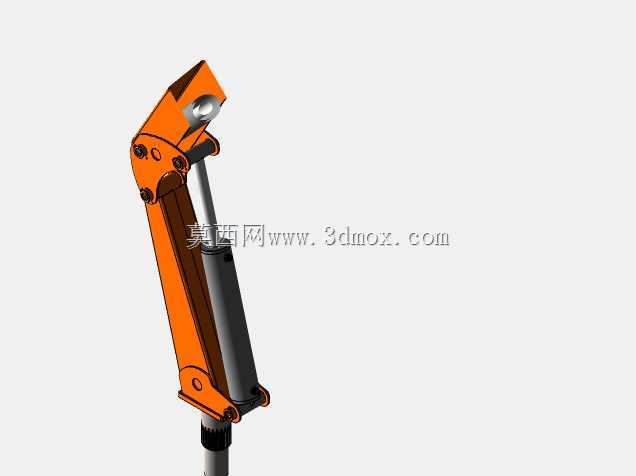

　　这款手动液压起重作业臂的结构设计，核心面向狭小空间内的重物举升、移位作业场景，常见于机修工位的重型零部件拆装、仓储区域的重型货件低位调整、生产线旁的工装夹具短距离抬升等场景，区别于大型桥式起重机、汽车吊的大吨位长距离作业，这类小型液压起重结构更侧重近距离、小范围的精准举升操作，作业时无需外接动力源，依靠手动液压回路即可完成动力输出，适配无电源接入的野外临时维修、地下管网作业等特殊工况。从功能特性来看，该结构采用单作用液压缸作为核心执行部件，摇臂部分采用铰接式多段板件拼接设计，臂体的铰接点位经过受力校核，在额定举升载荷下，各铰接点的剪切应力、臂身的弯曲形变均控制在材料许用应力范围内，液压缸的安装支座与臂身的连接采用销轴定位，

　　既保证传动过程中的自由度约束，也方便后期维护时的部件拆卸更换。设计过程中优先考虑了操作力的适配性，手动压杆的力臂长度经过多轮迭代，确保单人操作时施加在压杆端的力处于成年人正常发力区间，避免操作力过大带来的作业疲劳，同时液压缸内部设置了过载卸荷结构，当载荷超出额定阈值时，液压油会通过溢流阀回流，避免结构过载变形甚至断裂引发安全事故。外形尺寸方面，该起重臂的收缩状态下整体高度适配常规工位的操作空间，底座的安装边界预留了标准的安装孔位，可直接固定在移动式工装小车、固定工位台架上，也可搭配独立的移动底座实现作业位置的灵活调整，臂身的最大举升角度覆盖常规作业的抬升行程范围，举升过程中臂体的运动轨迹经过干涉校验，不会与周边的工装、

　　设备产生运动干涉。结构的细节设计上，臂身的受力板件采用折弯加强结构，在不额外增加整体重量的前提下提升了臂身的抗弯截面模量，液压缸的外露活塞杆部分预留了防尘罩安装位，可避免作业过程中的铁屑、灰尘附着在活塞杆表面，延长液压密封件的使用寿命，各铰接点位均设计了润滑脂注油口，方便日常维护时的润滑保养，减少铰接副的磨损量。
