起重机吊钩组装配结构设计方案

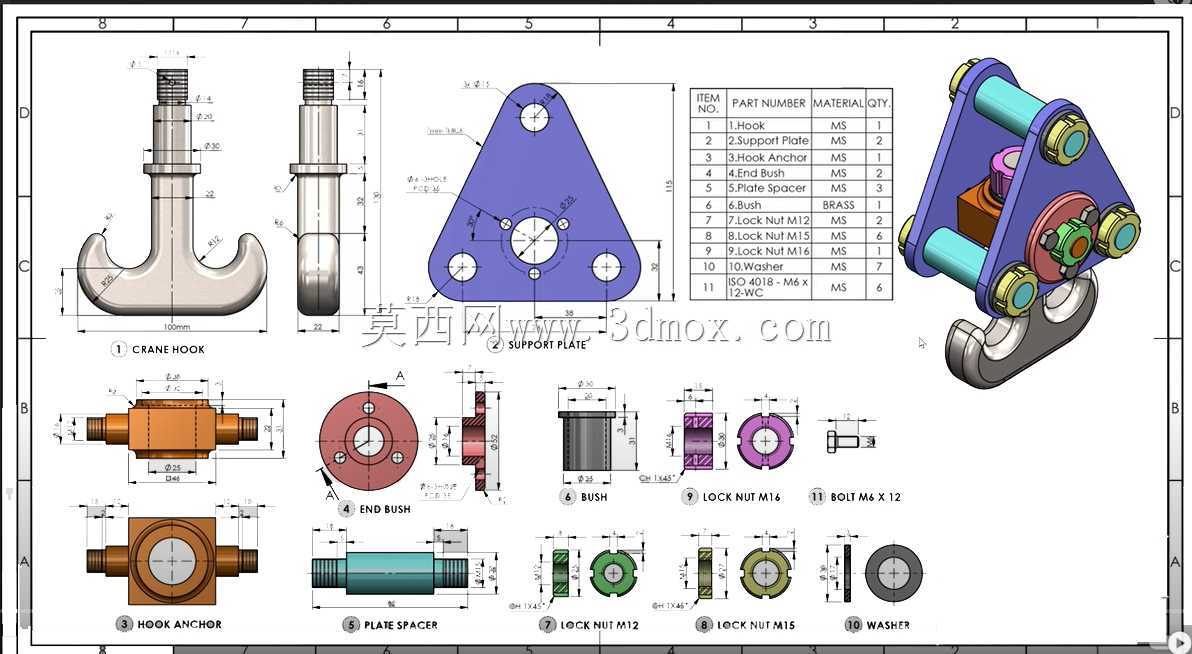

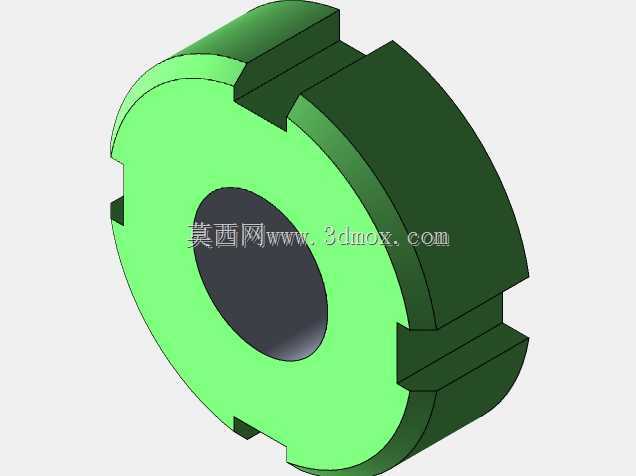

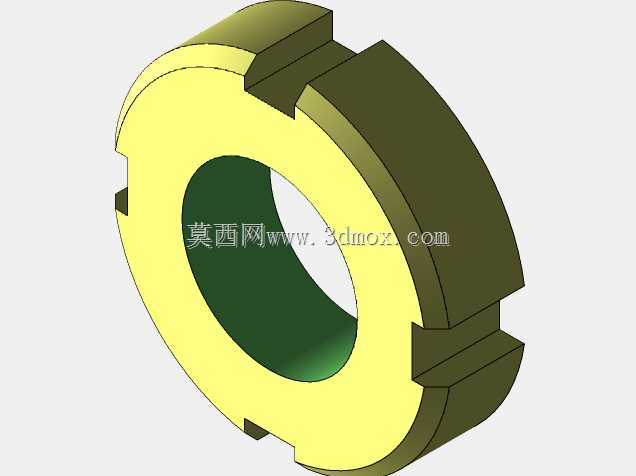

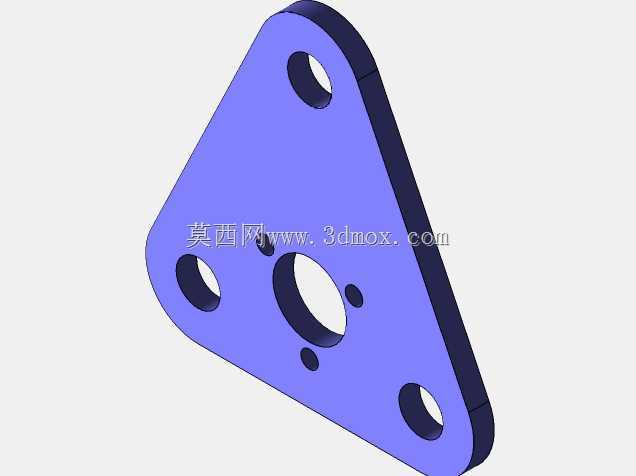

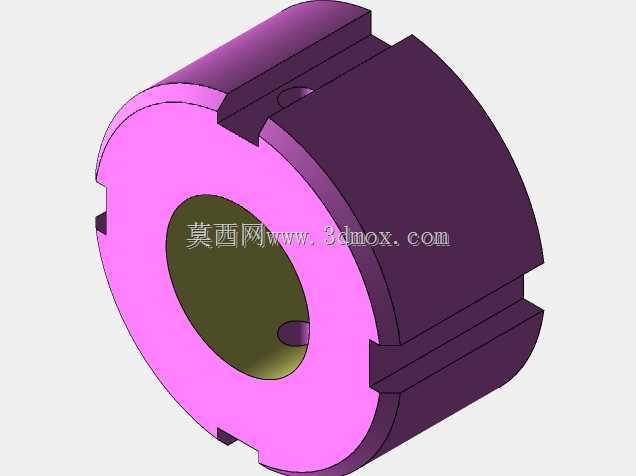

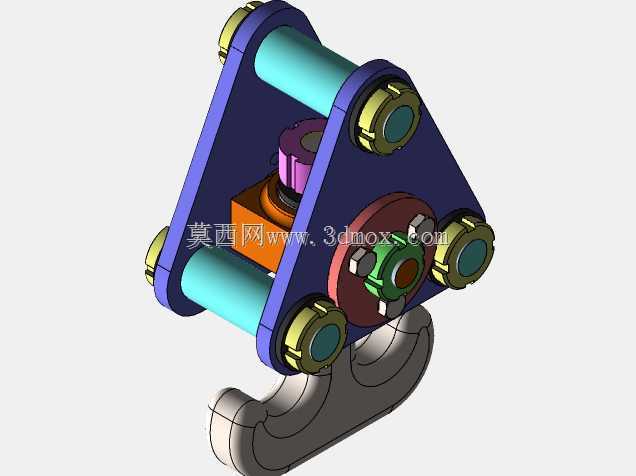

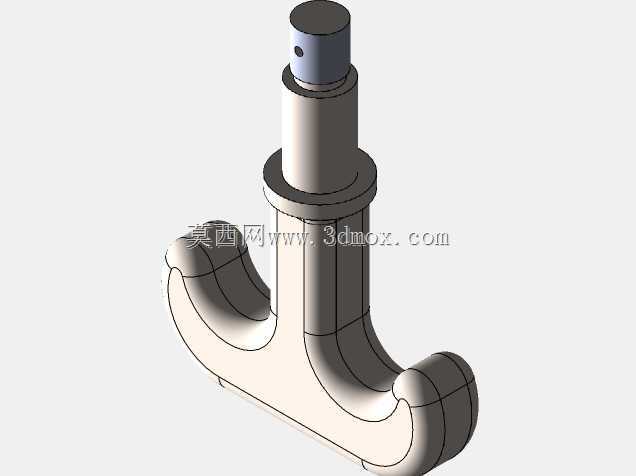

　　在工矿企业吊装转运、港口货物装卸、基建现场重型构件移位等场景中，吊钩作为起重设备直接承接载荷的终端执行部件，其结构可靠性直接决定作业全流程的安全系数，整套吊钩组的结构设计需要同时兼顾载荷传递路径合理性、转动灵活性、部件拆装维护便捷性等多重工程要求。这套吊钩组采用钩体、三角支撑板、销轴、轴套、锁紧螺母、推力垫片的组合装配结构，钩体部分采用带螺纹段的长杆式设计，上端螺纹段用于穿过支撑板中心孔后通过锁紧螺母实现轴向固定，钩身的圆弧过渡段经过曲率优化，避免应力集中在钩颈弯折区域，钩尖处做了防脱挡边的结构预留，可适配常规防脱卡板的加装需求，防止吊装过程中索具意外滑脱。三角支撑板作为核心承载连接件，三个角位分别设置销轴安装孔，

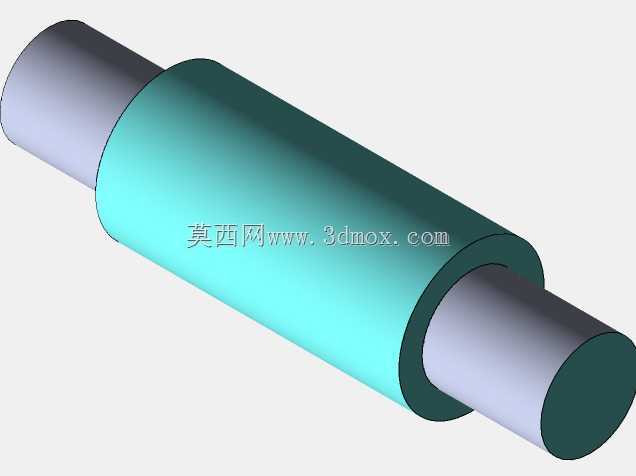

　　用于连接起重机起升机构的动滑轮组架，中心大孔用于穿装吊钩杆体，板体上的孔位同轴度公差控制在0.02mm范围内，避免装配后出现偏载导致的局部应力过载。各销轴与支撑板、钩体的配合面均加装铜质轴套，降低转动过程中的接触面磨损，销轴端部采用开槽螺母配合开口销的防松结构，避免作业过程中受振动冲击出现螺母退丝脱落的风险，推力垫片布置在螺母与支撑板、支撑板与钩体台阶面之间，既可以调整装配间隙，也能分散接触面的压应力，避免金属面直接硬接触出现压痕变形。从安装边界来看，整套吊钩组的横向安装尺寸由三角支撑板的外接圆直径决定，纵向尺寸由钩体下端钩口最低点到支撑板上端销轴中心的距离决定，钩口的开口尺寸适配常规直径的吊装钢丝绳、卸扣的穿装需求，

　　装配完成后钩体可绕自身轴线360度自由转动，方便吊装作业时调整被吊物的朝向，无需额外扭转起升钢丝绳。设计过程中对每个部件的受力路径做了逐层拆解，载荷从被吊物传递到钩体后，通过钩体上端的螺母传递到三角支撑板，再由三个角位的销轴均匀分散到上部的滑轮组结构，每个连接节点都预留了润滑脂加注的间隙空间，方便日常维护时加注润滑脂降低转动阻力，各易损件如轴套、锁紧螺母都采用通用标准件规格，后期更换无需定制特殊配件，可直接采购标准五金件完成替换，降低运维成本。整套结构没有冗余的设计部件，每个零件都承担明确的载荷传递或定位功能，在满足额定载荷强度要求的前提下尽可能控制整体自重，减少起升机构的无效载荷消耗。
