金属表面处理水洗化学槽配套起重作业系统

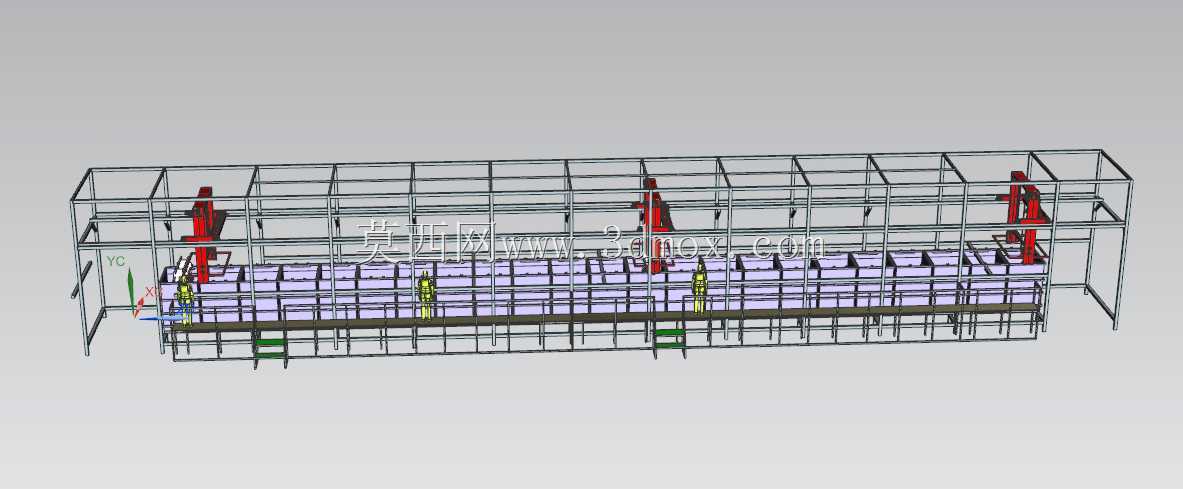

　　这套三维结构方案针对金属件批量表面处理工序搭建，核心适配电镀、磷化、阳极氧化等需要多工位化学浸泡、清水漂洗的连续生产场景，整体框架采用模块化型钢拼接设计，可根据车间实际层高、工位排布需求调整跨距与长度，无需额外定制大型铸焊基础件，现场安装时仅需通过标准紧固件完成框架拼接，大幅缩短产线搭建的施工周期。整套系统沿长度方向排布22个独立槽体工位，分别对应除油、酸洗、活化、镀覆、多道逆流漂洗等不同工艺环节，槽体采用架空式安装设计，底部预留足够的管路铺设与废液收集空间，方便后期维护时更换槽体、布设加热管路与过滤循环管路，槽体边缘设置统一的定位卡槽，可根据工艺调整需求快速更换不同容积的槽体，适配不同尺寸批次工件的处理需求。

　　配套的3台操作起重机沿框架顶部的纵向导轨运行，每台起重机配备独立的升降吊具机构，可完成工件在相邻槽体间的转移、槽内上下升降浸泡、沥水停留等动作，起重机的运行轨道采用双梁支撑结构，单台额定起重量适配常规中小型金属挂具的装载需求，吊具下方预留挂具安装接口，可根据工件类型更换吊篮、挂架、滚桶等不同载具。设计阶段充分考虑了产线的操作安全边界，框架两侧设置通长的操作走道与防护栏杆，走道高度与槽体顶部操作面齐平，方便操作人员完成挂具挂载、槽液参数检测、槽体清理等日常操作，起重机的运行区间设置硬限位与软限位双重保护，避免吊具运行时碰撞槽体边缘或框架立柱，同时在框架两端设置检修平台，方便后期对起重机行走机构、升降机构进行维保作业。

　　整体结构的受力经过校核，顶部导轨的支撑立柱间距经过优化，避免起重机满载运行时导轨出现过大挠度影响运行平稳性，槽体支撑层的横梁排布兼顾承重需求与管路穿行空间，所有钢结构件的连接节点均采用标准件连接，方便后期产线扩容或搬迁时拆解重组，适配中小规模表面处理车间的柔性生产需求，可帮助产线实现工序间的自动化转运，减少人工搬运工件的劳动强度，提升整条洗涤处理线的连续作业输出能力。
