CA6140车床用四通油路连接阀体结构

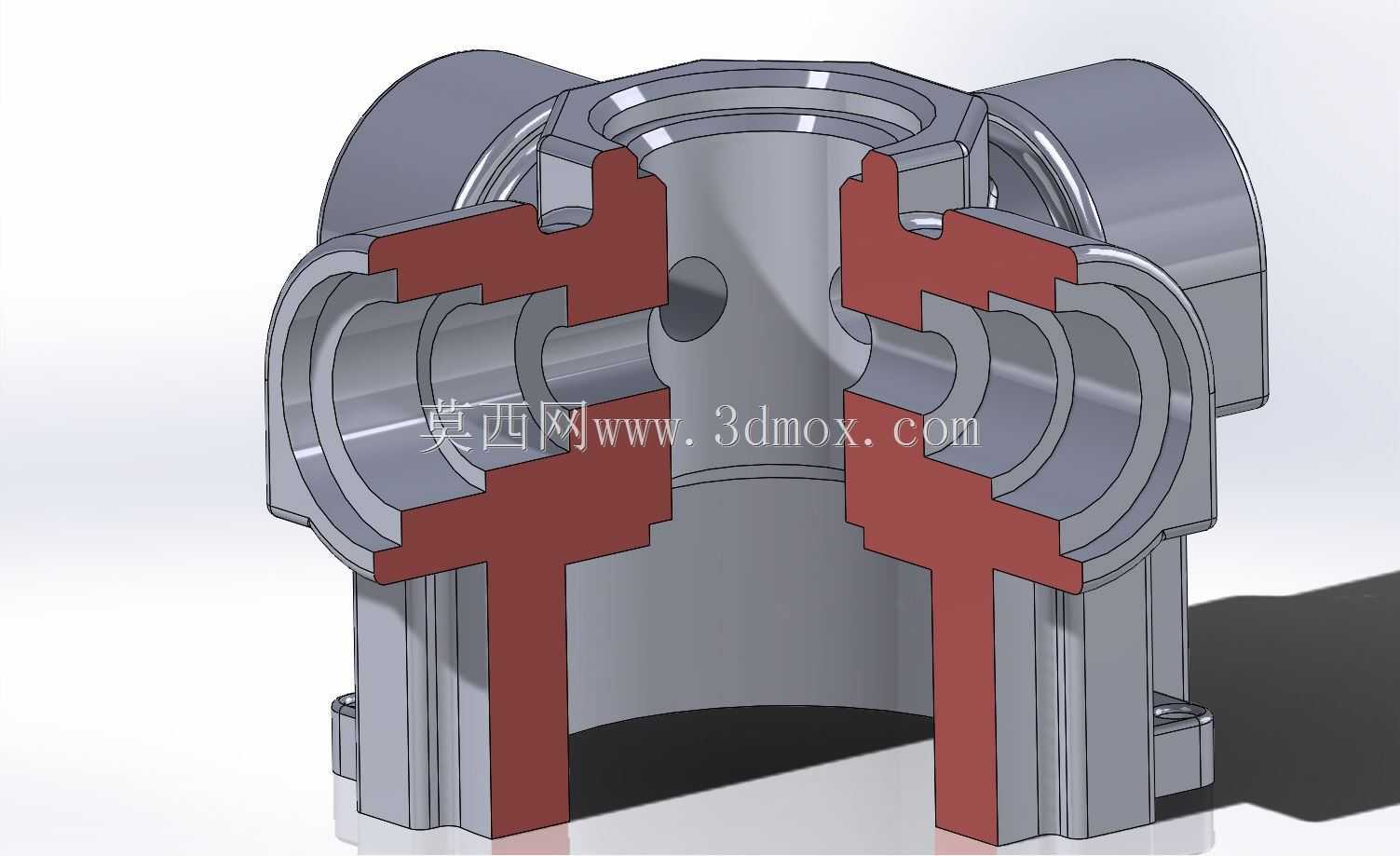

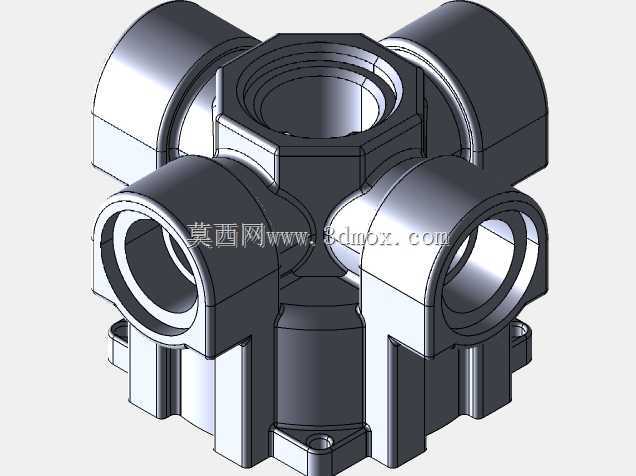

　　该零件为CA6140普通车床润滑系统中的核心油路连接件，主要承担主轴箱内部多支路润滑油的分流输送功能，安装位置位于主轴箱腔体中部靠近输入轴侧的预留安装凸台上，通过四个端面的密封槽配合O型圈实现与各分支油路的无泄漏对接。从结构设计来看，主体采用十字交叉的中空腔体结构，四个外接接口分别对应主轴前轴承供油支路、进给箱传动齿轮润滑支路、溜板箱引油支路以及油泵来油主输入支路，内部流道做了圆弧过渡处理，避免润滑油流动过程中出现直角拐点造成的压力损失，同时减少杂质在流道拐角处的沉积堵塞风险。零件的安装边界需匹配主轴箱内壁的安装空间，四个接口的同轴度公差控制在0.02mm以内，保证与外接油管接头装配后无偏载应力，

　　避免长期运行过程中出现密封件偏磨渗漏的问题。设计过程中优先考虑了油路通径的匹配性，主进油口通径大于各分支出油口通径，保证各支路供油压力稳定，不会出现单一支路流量过大导致其他支路供油不足的情况。零件外壁设置的加强筋结构对应安装螺栓的受力位置，既可以降低铸件的整体重量，又能保证装配拧紧时零件不会出现变形，避免内部流道尺寸变化影响供油流量。在实际应用场景中，该类油路连接件的性能直接影响车床主轴箱内各传动部件的润滑效果，若流道设计不合理或密封结构存在缺陷，会导致润滑油泄漏、供油压力不足，进而造成主轴轴承、传动齿轮出现干磨，大幅缩短设备的维护周期与使用寿命。建模过程中需重点关注内部交叉流道的相贯线处理，避免出现建模特征残留造成的流道凸起，实际生产中该零件多采用铸铁铸造成型后再做机加工，建模时预留的加工余量需均匀分布在各密封端面与安装孔位，减少后续机加工的走刀量，同时保证铸件壁厚均匀，避免铸造过程中出现缩孔、砂眼等缺陷影响零件的耐压性能。
