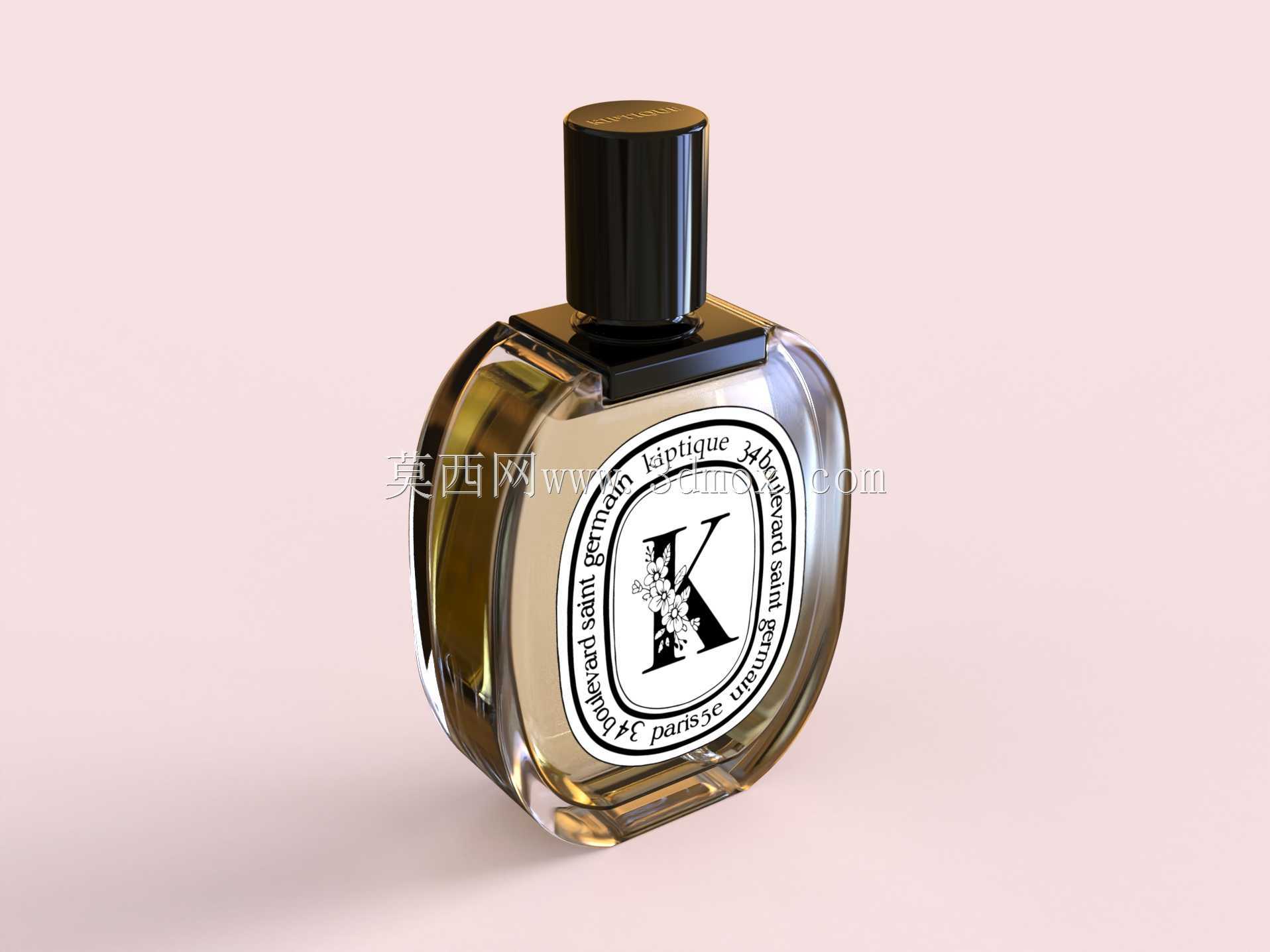

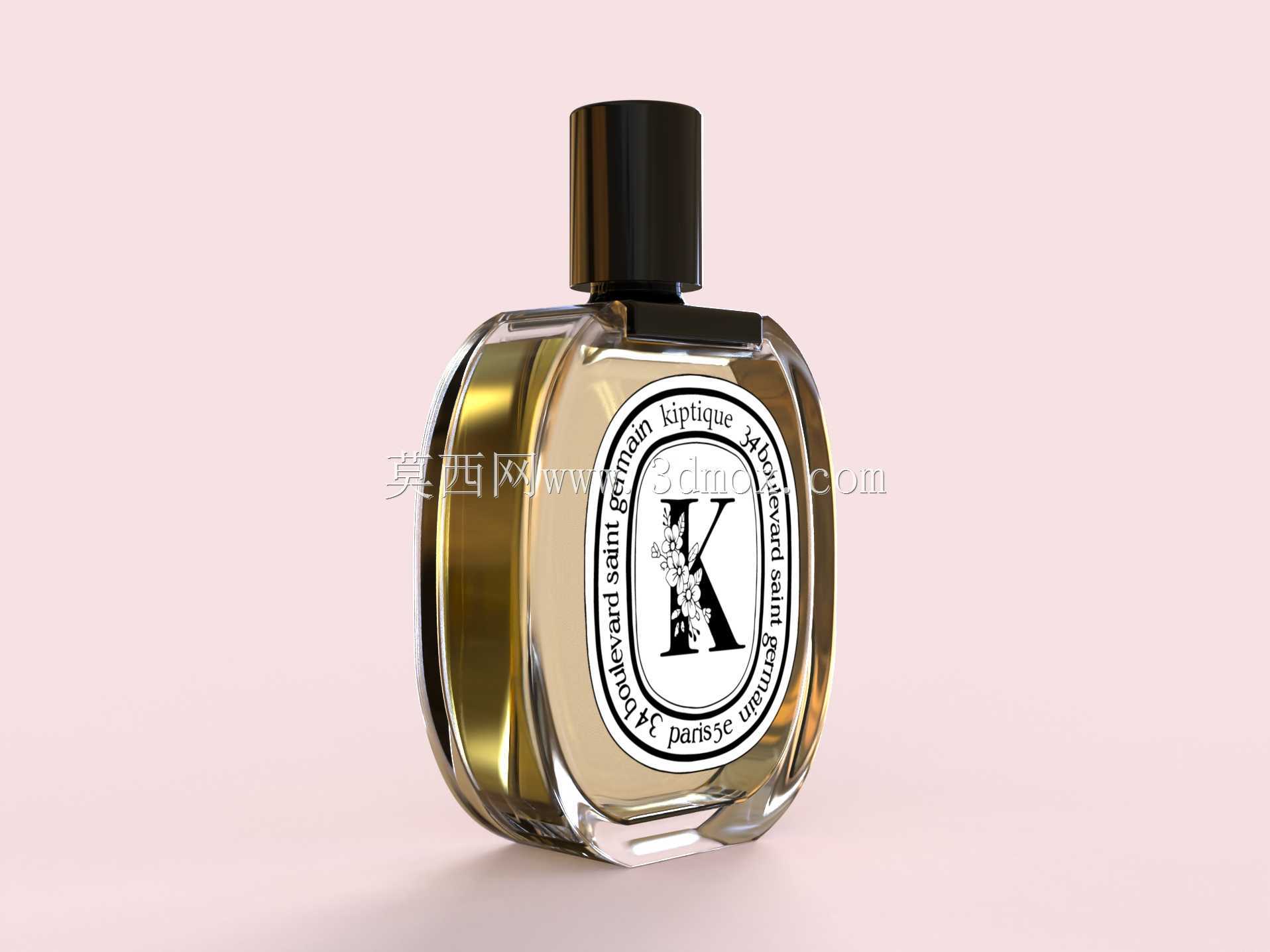

椭圆方形Diptyque带帽香水瓶结构设计

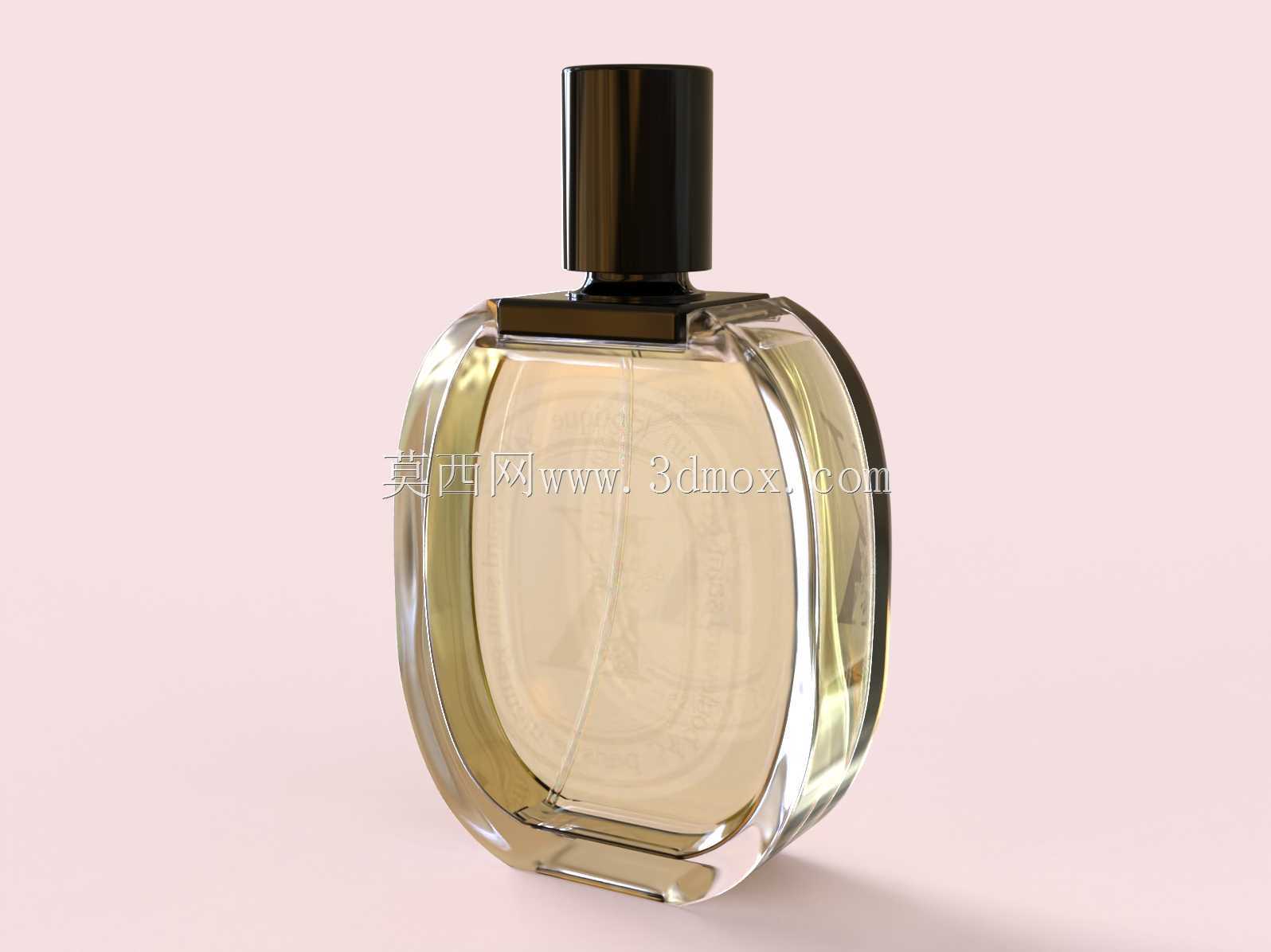

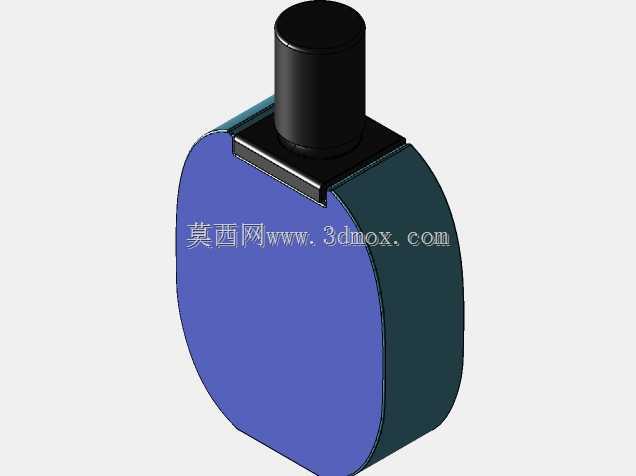

　　这款带帽香水瓶的三维结构设计，核心围绕日化美妆包装的实际使用场景展开，首先要兼顾内容物密封存储、便携握持、定量喷雾输出三大核心功能，同时匹配品牌视觉识别的外观需求。从结构分层来看，整体分为外瓶身、内储液腔、喷雾泵组、瓶盖四个核心装配模块，外瓶采用椭圆切方的过渡轮廓，既规避了纯圆形瓶身易滚动滑落的问题，也比纯方形瓶身的握持贴合度更好，瓶身壁厚控制在均匀的2.5mm，玻璃材质成型时可避免厚薄差导致的应力开裂，外轮廓的圆角半径统一设置为8mm，既满足玻璃热成型的工艺圆角要求，也能减少日常使用中的磕碰崩边概率。内储液腔与外瓶采用嵌套式装配结构，预留0.3mm的装配间隙，可填充缓冲胶层抵消运输过程中的振动冲击，储液腔的容量标定为100ml，

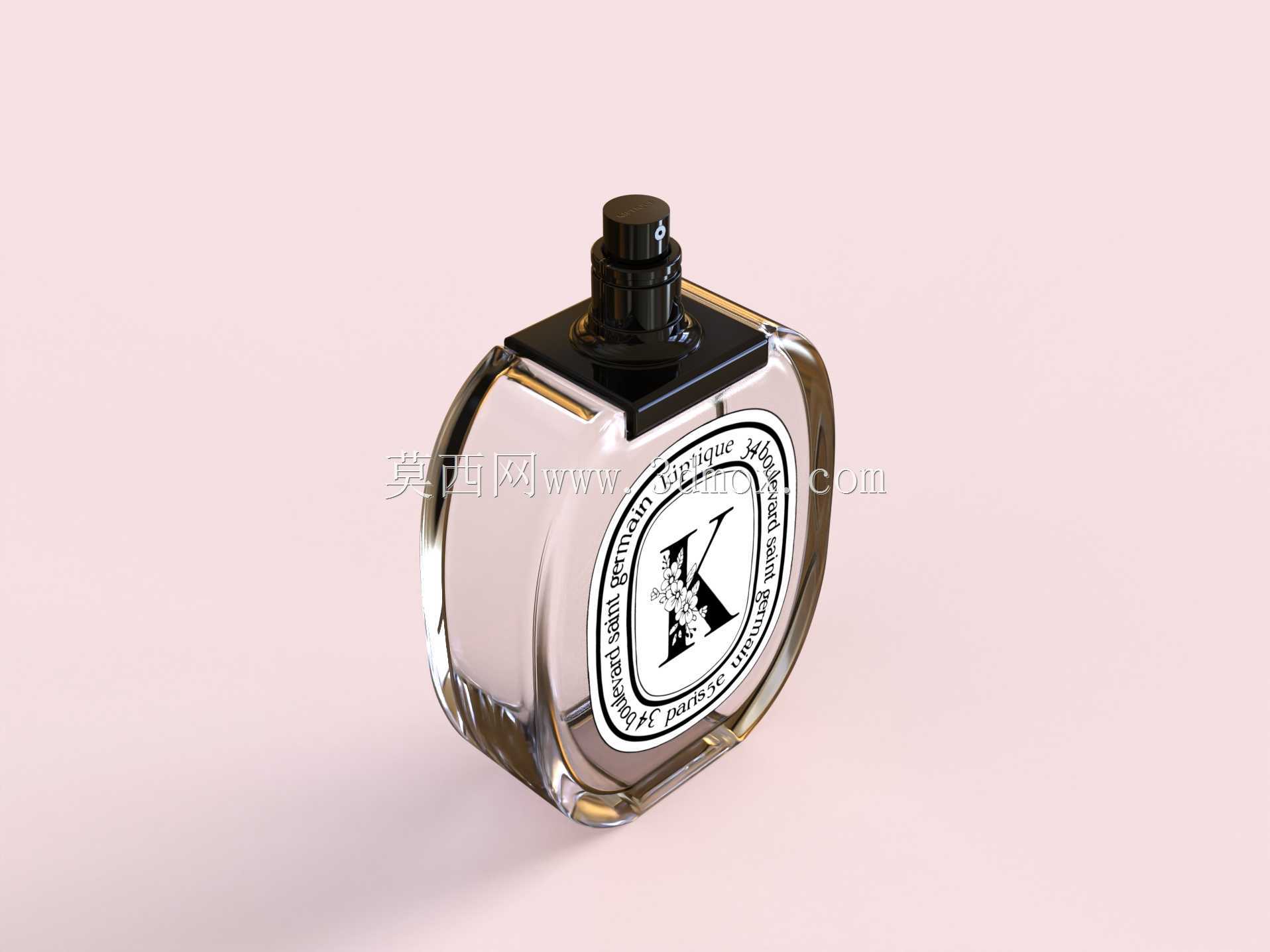

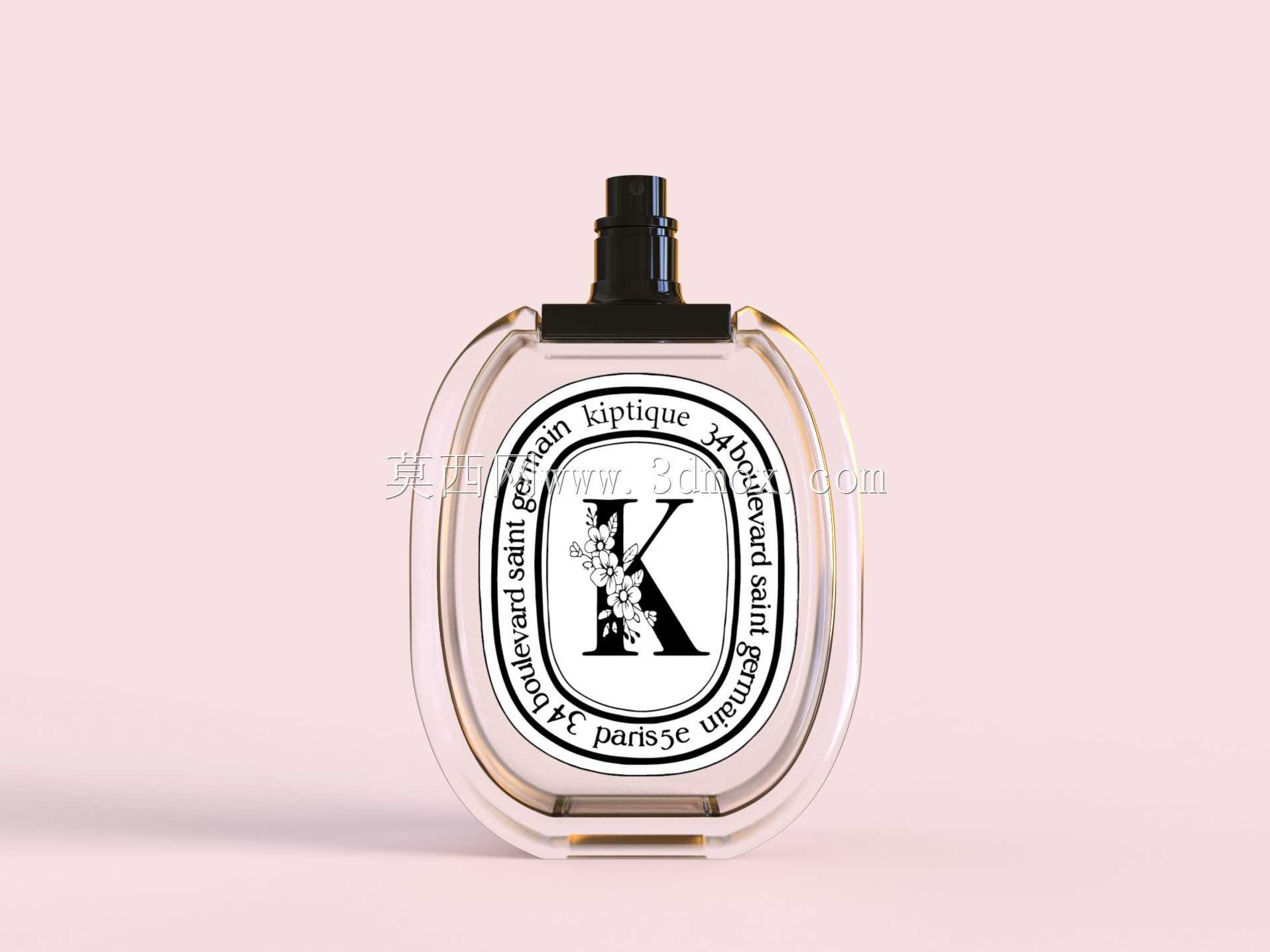

　　腔体内底部做3°的倾斜导流面，可保证液体在剩余少量时依然能汇聚到泵头吸液管的底端，减少内容物残留。喷雾泵组采用标准的卡口式装配结构，与瓶口的配合公差控制在H7/g6，配合内置的丁腈橡胶密封垫圈，可实现倒置不漏液、长期存储无挥发的密封要求，泵头的按压行程设置为4mm，单次按压出液量稳定在0.12ml，符合香水类产品的单次使用剂量需求，吸液管长度距离储液腔最低点预留1mm间隙，避免长期使用后管端抵死瓶底导致的吸液不畅。瓶盖采用直插式卡扣结构，与泵头外圈的定位凸台配合，插拔力控制在15N-20N区间，既不会因为太松导致日常携带时瓶盖脱落，也不会因为过紧导致开盖困难，瓶盖内壁做了均匀的竖向防滑筋，可抵消塑料件成型后的收缩变形，

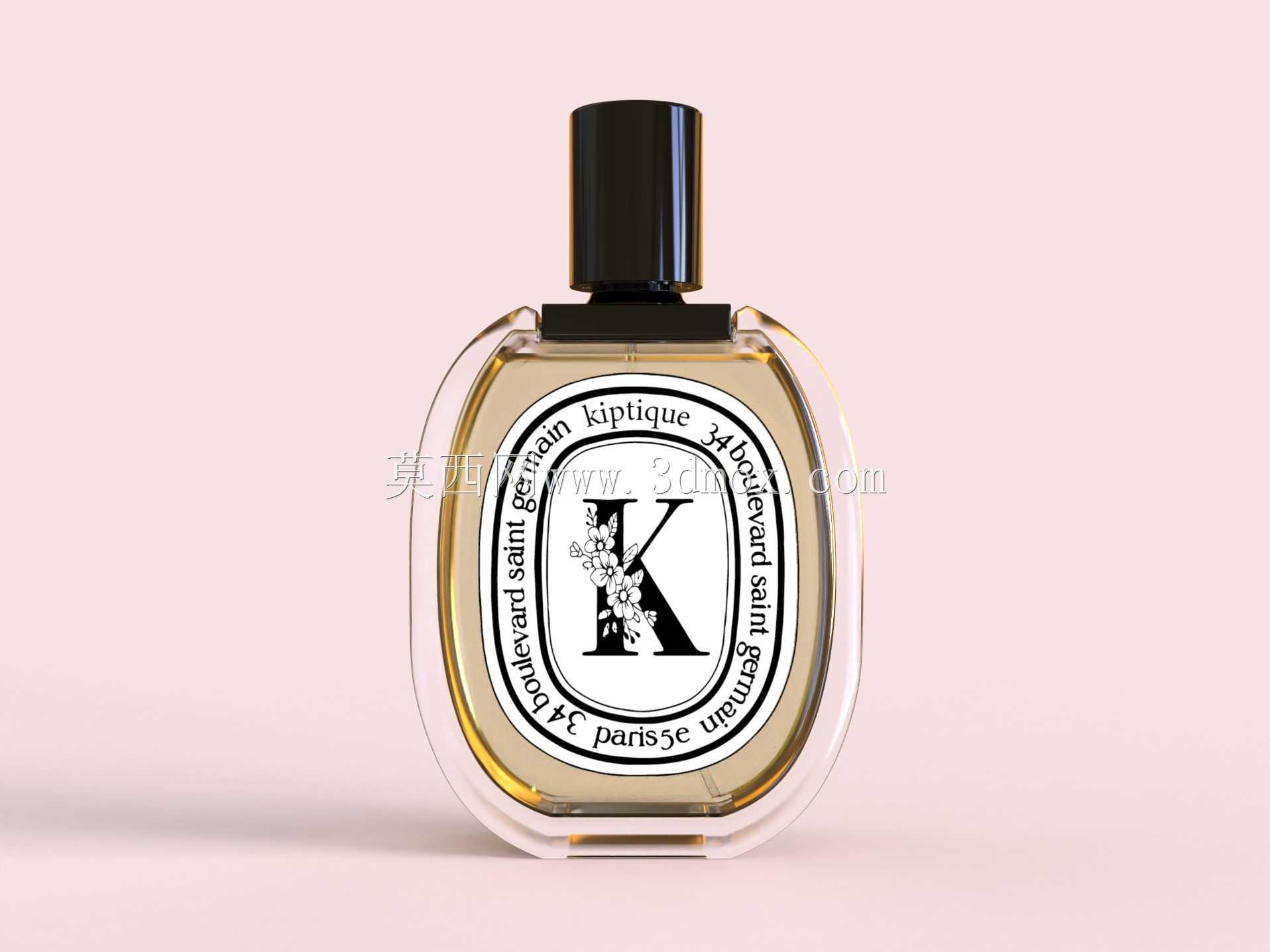

　　保证装配后的同轴度，避免瓶盖歪斜影响外观。从安装边界来看，瓶身整体最大宽度为65mm，最大厚度为35mm，总高度（含瓶盖）为110mm，可适配常规的香水包装盒内托尺寸，也能满足大多数女性用户单手握持、单指按压喷雾的操作空间需求，瓶身正面预留的标签粘贴区域为直径45mm的圆形平面，平面度公差控制在0.1mm以内，可保证不干胶标签粘贴后无气泡、无翘边。设计过程中还充分考虑了可重复灌装的需求，泵组采用可拆解式结构，用户排空原有液体后可自行补充替换香水，无需更换整个瓶身，提升了产品的复用性，瓶身底部做了1.5mm高的环形支撑脚，可保证放置时的稳定性，即使在略有倾斜的台面上也不会轻易倾倒，所有外露的边缘都做了R0.5mm的倒钝处理，避免玻璃锐边划伤用户。
