佩尔顿冲击式水轮机结构设计方案

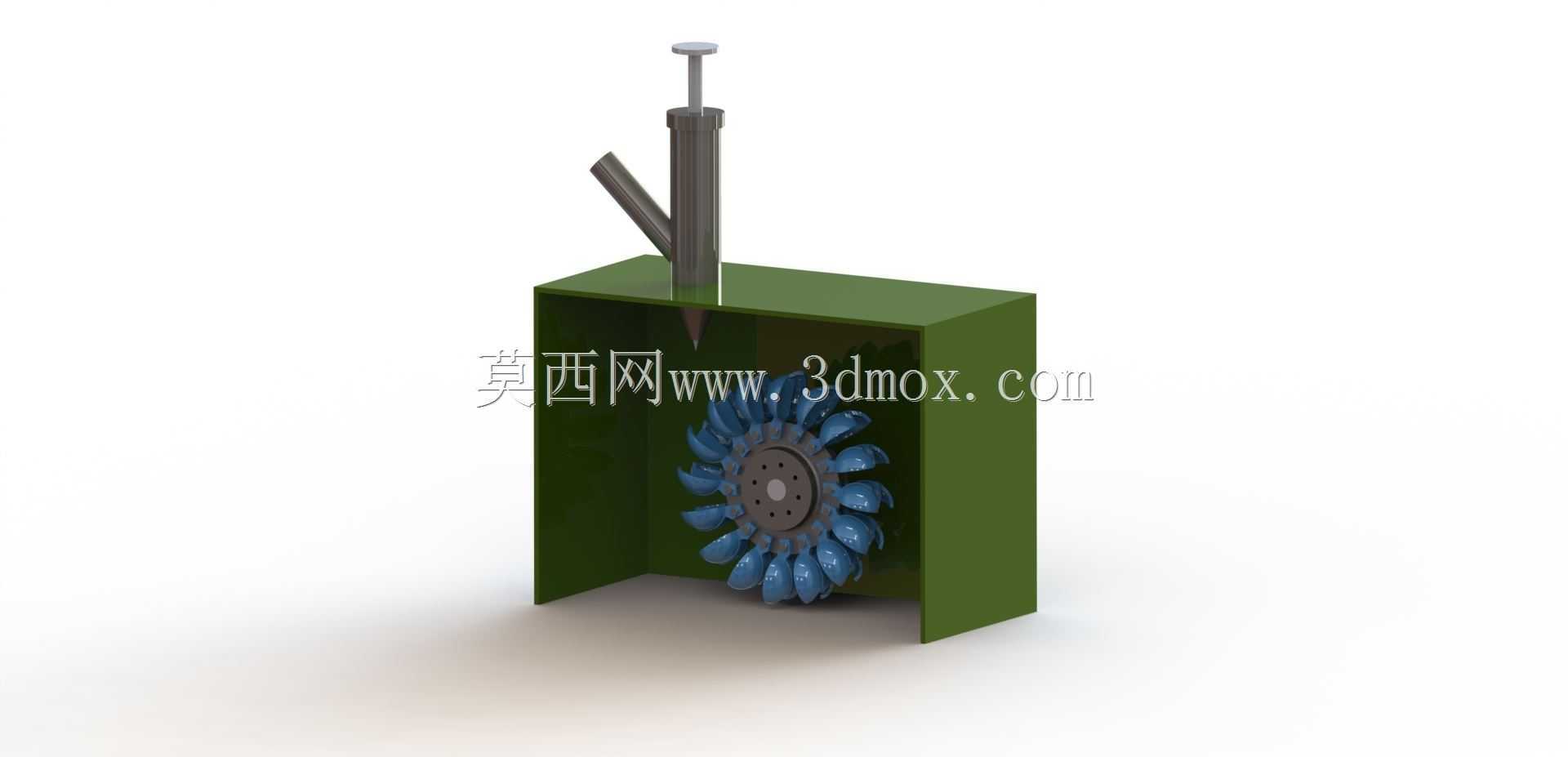

　　这套佩尔顿冲击式水轮机结构，主要适配高水头小流量的山区引水式水电站、小型分布式水力发电站点，也可作为高校流体机械课程的教学演示样机，用来直观展示冲击式水轮机的能量转换逻辑。整套结构包含水斗式转轮、可调式喷针组件、半包围式机壳三个核心部分，没有冗余的装饰结构，所有尺寸都围绕实际安装边界做了适配。

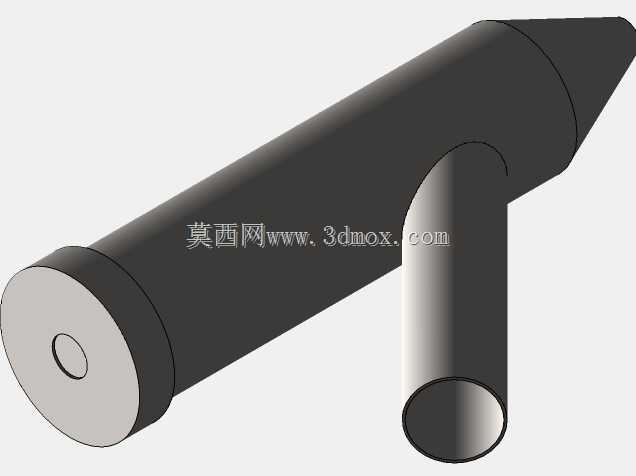

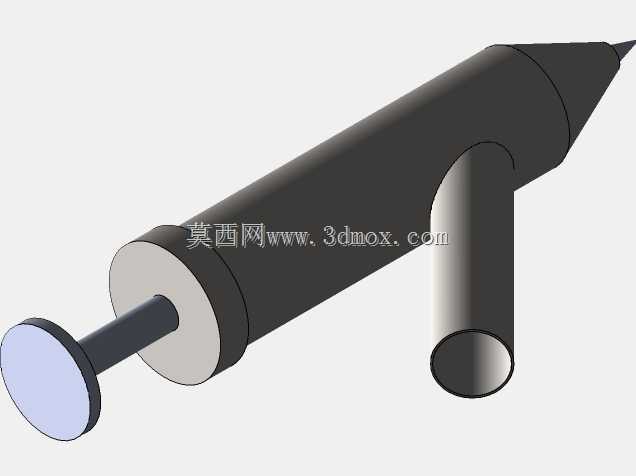

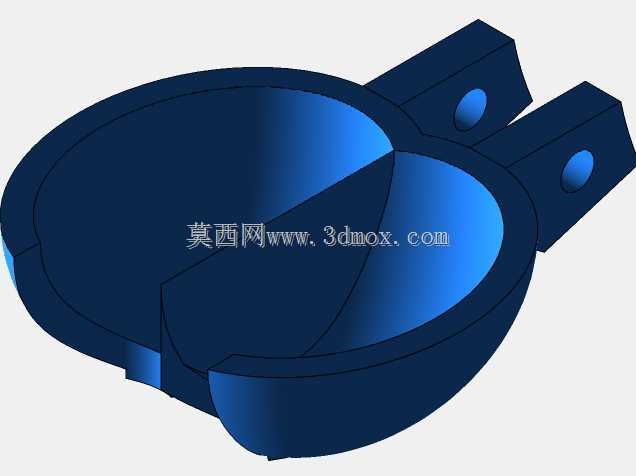

　　从功能实现逻辑来看，高压水流通过进水管道输送到喷针位置，喷针的锥头结构可以精准调整过流断面面积，匹配不同水头下的流量需求，将高压水的压能转化为高速射流动能，精准冲击转轮外缘的水斗。每个水斗都做了对称双曲面设计，射流冲击到水斗分水刃后会沿两侧曲面平滑转向，将动能最大限度传递给转轮，带动主轴旋转输出扭矩，完成水能到旋转机械能的转换，后续可直连发电机完成发电作业。

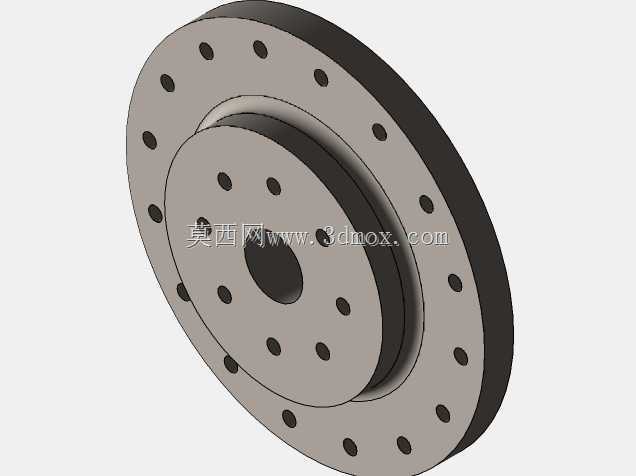

　　设计过程中首先确定了转轮的节圆直径，这个参数直接和设计水头、额定转速挂钩，节圆尺寸过小会导致水斗线速度过高，射流能量利用率下降，尺寸过大则会增加整机重量，提升安装基座的承重要求。水斗的数量经过排布校验，既保证任意时刻都有至少两个水斗承接射流，避免转速波动，也不会因为水斗排布过密导致相邻水斗干扰出流，造成额外的水力损失。喷针的安装角度严格对准水斗的最佳冲击位置，和转轮平面保持固定夹角，保证射流可以垂直冲击分水刃，减少侧向分力带来的主轴径向载荷。

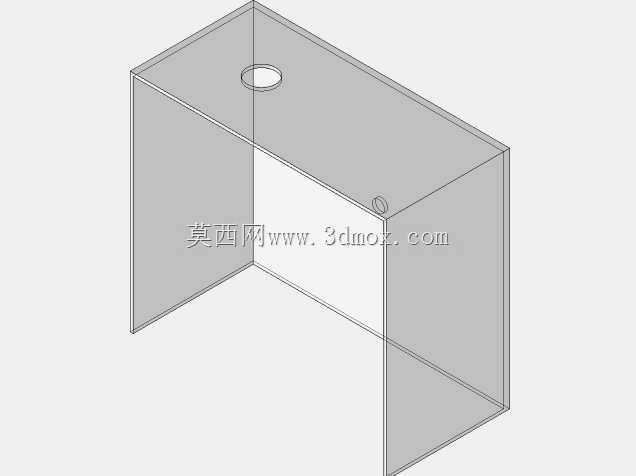

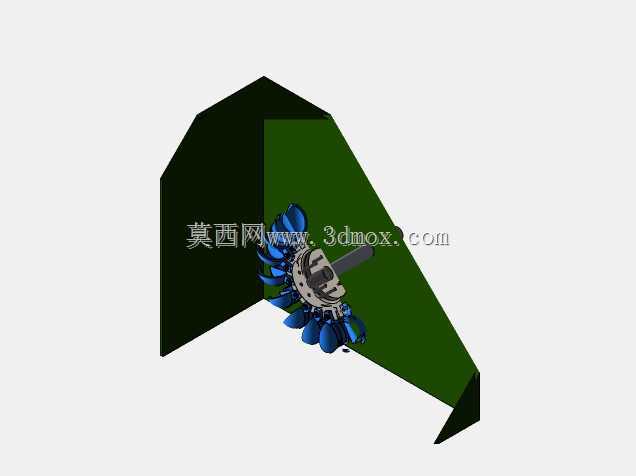

　　半包围式的机壳结构一方面起到安全防护作用，避免高速射流和旋转转轮带来的安全隐患，另一方面可以引导做功后的水流顺利排入尾水渠，避免机壳内积水造成转轮搅水损失。机壳的安装法兰预留了标准螺栓孔位，可以直接和预制的混凝土基座或者钢制支架对接，进水接口的尺寸匹配常规的高压输水管道规格，不需要额外做变径转接。主轴的伸出端做了标准轴径设计，可以通过联轴器直接和常规型号的发电机主轴对接，安装时只需要保证主轴水平度、喷针与转轮的对中精度，就能满足运行要求，整体结构没有复杂的特殊加工件，普通机加工车间即可完成全部零件的生产制造。
