带附件及链轮的工业输送链条结构

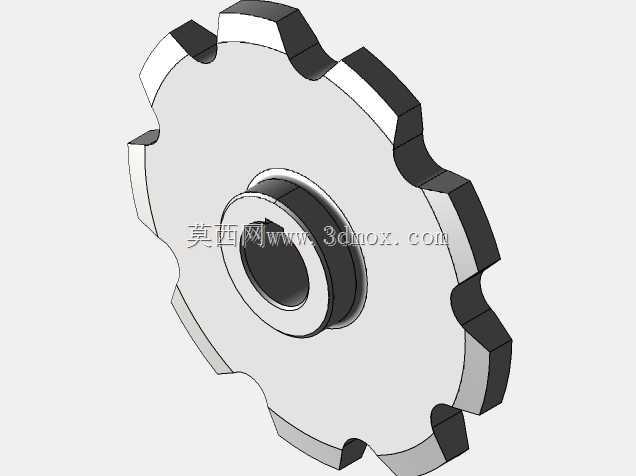

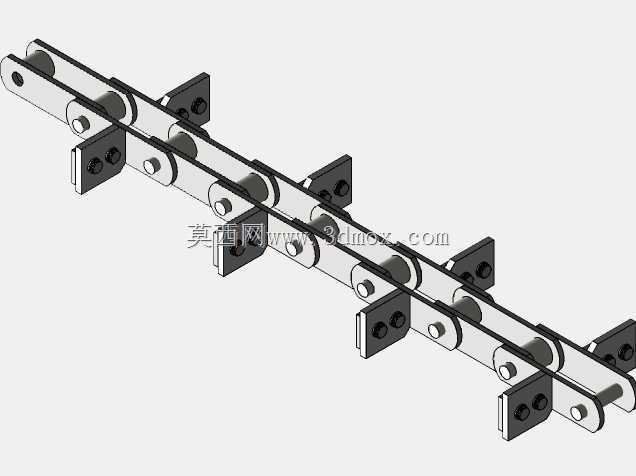

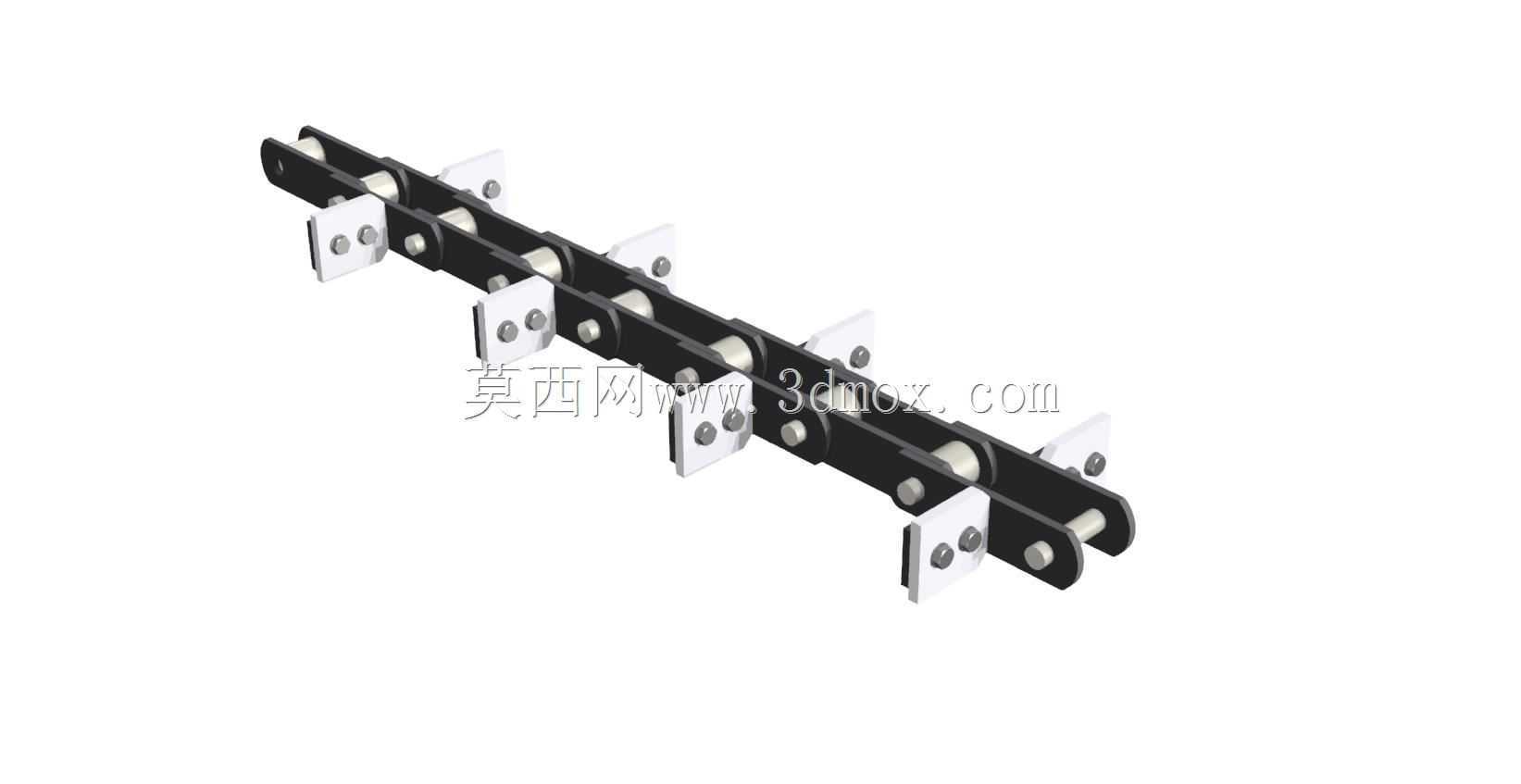

　　这类带附件的输送链条常配套对应链轮使用，在散料输送、工件工位转运、生产线连续输送场景中应用广泛，区别于普通传动链条，其自带的附件板可直接安装料斗、工装托架、挡块等载具，无需额外在链节上做焊接改装，能大幅缩短现场输送线的装配周期。从结构设计来看，该链条采用标准节距的外链板与内链板交替铰接结构，销轴与套筒的配合面预留了充足的润滑储油间隙，适配多粉尘、有少量润滑工况的长期运行，附件板与外链板采用一体化冲压成型后再做销孔铰制，避免了后期焊接附件带来的链节变形、节距误差累积问题，能有效降低运行过程中的多边形效应带来的冲击振动。配套的链轮采用符合ГОСТ标准的齿形设计，齿廓做了修缘处理，链条啮入啮出时不会出现卡滞、跳齿问题，

　　9齿的齿数选型兼顾了传动比与链轮外径的平衡，既不会因齿数过少导致链节磨损加快，也不会因齿数过多造成链轮尺寸过大挤占安装空间。在安装边界上，链条的附件板安装孔位采用对称布局，可适配双侧载具安装需求，单节链节的铰接转动角度满足常规输送机最小转弯半径的要求，水平布置时跨距可根据现场工况调整张紧装置位置，垂直提升场景下附件板的承载面做了平面度处理，避免载具安装后出现倾斜撒料问题。设计过程中优先保证了链节的互换性，磨损后可单独更换单节链节无需整链报废，链轮的轮毂孔预留了键槽与顶丝孔位，可适配不同直径的输出轴安装，无需额外做轴套改装。实际运行中，链条的铰接副采用耐磨合金钢材质，表面做了硬化处理，在中等载荷、线速度不超过1m/s的输送工况下，

　　能保持长期稳定的传动精度，附件的承载面与链节铰接中心的距离经过校核，满载运行时不会出现附加弯矩导致的销轴弯曲变形，适配机床上下料输送、粮食加工输送、工业废料输送等多种场景的安装需求，无需对链体结构做二次修改即可直接配套机架完成装配。
