多用途U型折叠式金属拉手结构设计

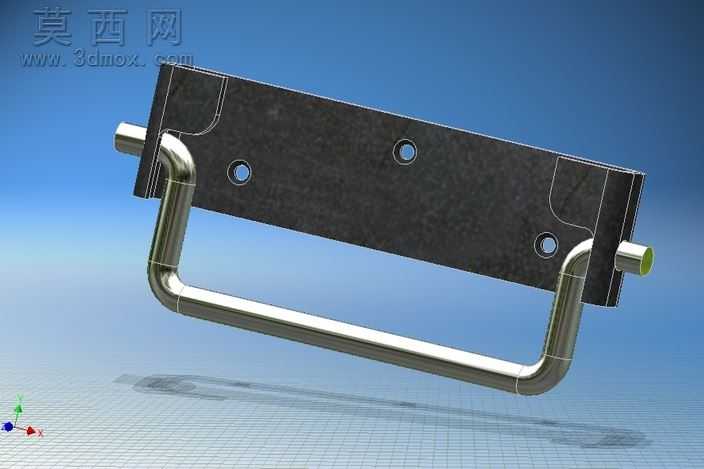

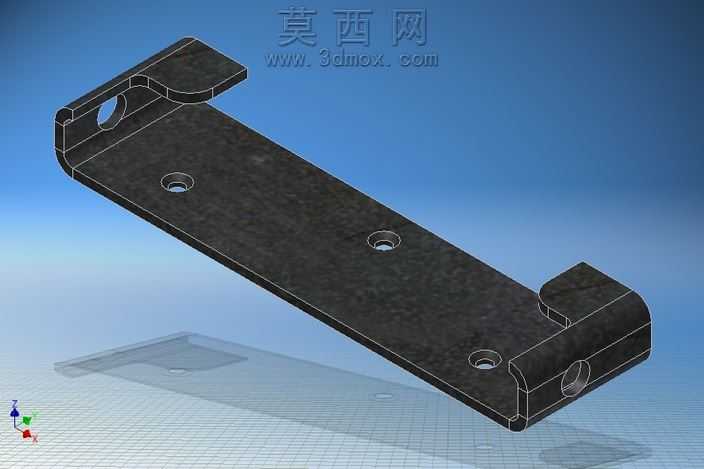

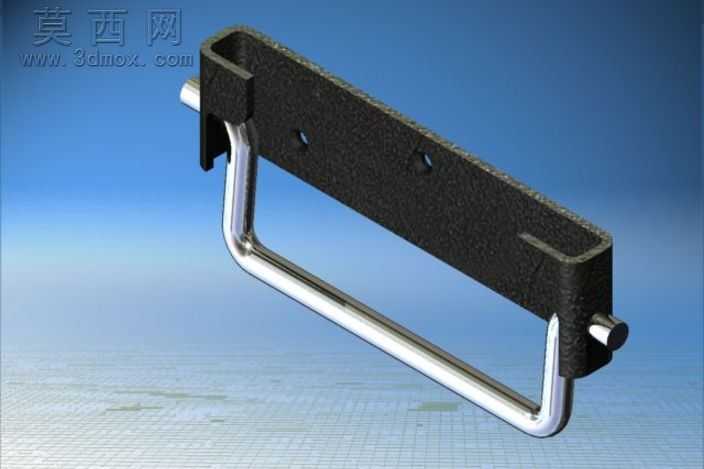

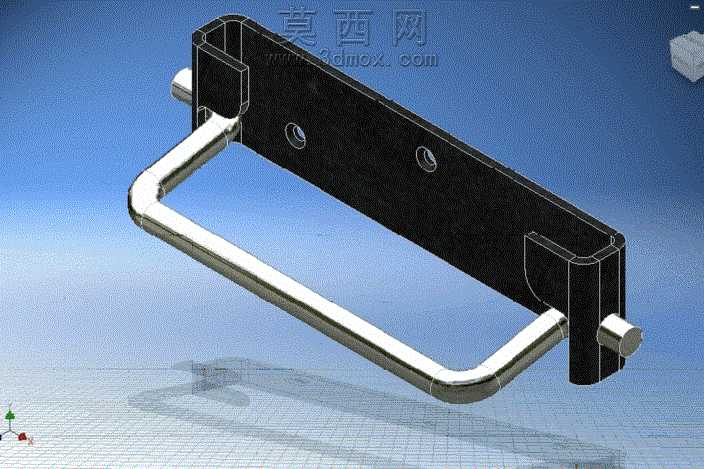

本作品为一款可折叠式U型金属拉手三维模型，建模阶段采用参数化设计思路，先完成安装基板的轮廓草绘，通过拉伸命令生成基板主体，在基板对应位置精准绘制安装孔特征，采用切除拉伸命令生成沉孔结构，保证安装后螺丝端面与基板表面齐平，避免凸起干涉。随后构建两侧的铰接支座结构，在支座端面绘制同轴的销轴安装孔，保证两侧孔位同轴度公差符合装配要求，避免后续铰接转动出现卡滞。U型握杆部分采用扫描特征完成建模，先绘制握杆的中心路径，再绘制圆形截面轮廓沿路径扫描生成杆体，对握杆两端与销轴配合的位置做轴径匹配处理，保证握杆可绕销轴顺畅转动，实现折叠收纳与展开使用的状态切换。材质设置阶段，安装基板赋予黑色哑光金属材质，调整粗糙度参数模拟喷塑或发黑处理的表面质感，添加细微的颗粒纹理提升真实感；U型握杆赋予亮面镀铬金属材质，调整反射率与高光参数，还原抛光金属的镜面反射效果，销轴部分采用与握杆一致的金属材质，保证视觉统一性。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出构件的轮廓立体感与材质质感，辅助光源从另一侧补光消除暗部死黑，背景添加渐变蓝色环境与地面网格，添加柔和的阴影效果，清晰展现拉手展开状态下的整体形态与各部件的装配关系。结构设计上充分考虑使用场景，折叠状态下握杆可贴合基板表面，减少占用空间，避免突出的杆体造成磕碰，展开状态下握杆与基板保持足够握持间距，满足人机工程学的握持需求，安装基板的两个安装孔位间距经过合理规划，适配多数柜体、设备门体的安装尺寸，整体结构简洁可靠，无多余冗余设计，铰接部位的间隙经过合理设置，既保证转动灵活又无明显旷量，可广泛应用于各类工业设备、工具箱、机柜门体等场景作为握持牵拉构件使用。
