卧式过流式紫外线水体消毒处理装置

　　这款卧式过流式紫外线消毒装置，主要应用在民用饮用水终端、小型商用净水回路、工业循环冷却水旁流处理、养殖水体消杀等场景，核心作用是通过特定波长紫外线照射破坏水体中细菌、病毒的核酸结构，实现无化学添加的消杀效果，相比药剂投加方式不会残留副产物，也不需要后续药剂中和环节，适配对水质洁净度有要求的中小流量处理场景。从结构设计来看，主体承压筒体采用镜面不锈钢材质，一方面降低紫外线在筒壁的反射损耗，提升照射均匀度，另一方面不锈钢材质耐水体腐蚀，适配常规市政供水、软化水等常规水质的长期使用，筒体两端采用快开式密封结构，后期更换紫外线灯管时不需要拆解整个管路，只需要打开端盖即可抽出灯架完成维护，降低运维拆装工作量。

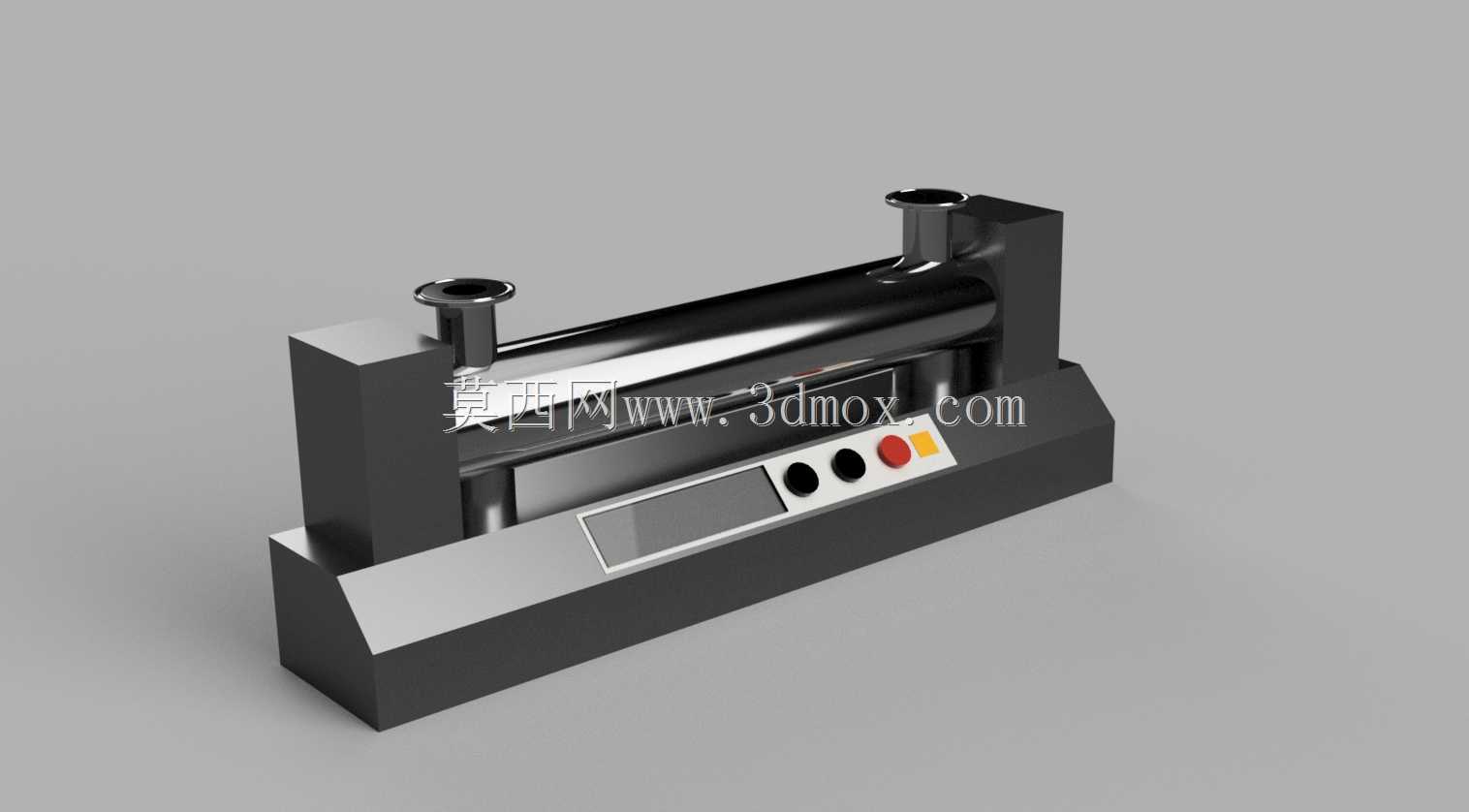

　　筒体顶部设置两个同规格外螺纹接口作为进出水通道，采用同侧上下布置的方式，水流从下端接口进入筒体后，会沿着筒体轴向形成完整的推流路径，避免短流导致部分水体未接受足够照射剂量就流出，接口尺寸适配常规DN25规格的输水管道，安装时不需要额外做变径转接，可直接串入现有水管回路。底部的一体式安装底座采用钣金折弯焊接结构，将筒体、电控模块整合为一个整体，底座上预留四个固定安装孔，可直接通过膨胀螺栓固定在墙面或者设备支架上，整体安装占用的横向空间约为450mm，纵向高度约180mm，安装时只需要预留前后各100mm的操作空间用于后期维护灯管即可，不需要额外预留侧面操作空间，适配狭小设备间的安装需求。底座前端集成的电控模块，

　　整合了灯管工作状态指示灯、电源开关、运行计时模块，其中红色按钮为设备急停开关，黑色为电源通断开关，黄色为灯管故障告警指示灯，面板上的透明视窗可直接查看灯管累计运行时长，方便运维人员按照灯管额定寿命提前更换备件，避免灯管光衰导致消毒效果不达标。整个装置的电路部分与过水筒体完全隔离，电控腔采用密封结构，避免管路凝露、溅水导致电路短路，防护等级可满足常规室内安装场景的使用要求，不需要额外做防水遮挡。设计时特意将灯管的镇流器模块集成在底座腔体内部，不需要额外外置镇流器箱，减少现场安装的布线工作量，进出水接口的中心高度统一为120mm，和常规小型水处理设备的管路高度匹配，串接安装时不需要调整现有管路的高度走向，降低现场改造的施工量。

　　筒体内部的紫外线灯管采用石英套管隔水封装，灯管和水体完全不接触，避免水体杂质附着在灯管表面影响透光率，同时石英套管的紫外线透过率可达90%以上，不会过多损耗照射能量，套管两端采用硅胶密封圈密封，可承受0.6MPa的工作压力，满足常规供水管网的压力要求。
