立式柱形水过滤装置三维结构设计

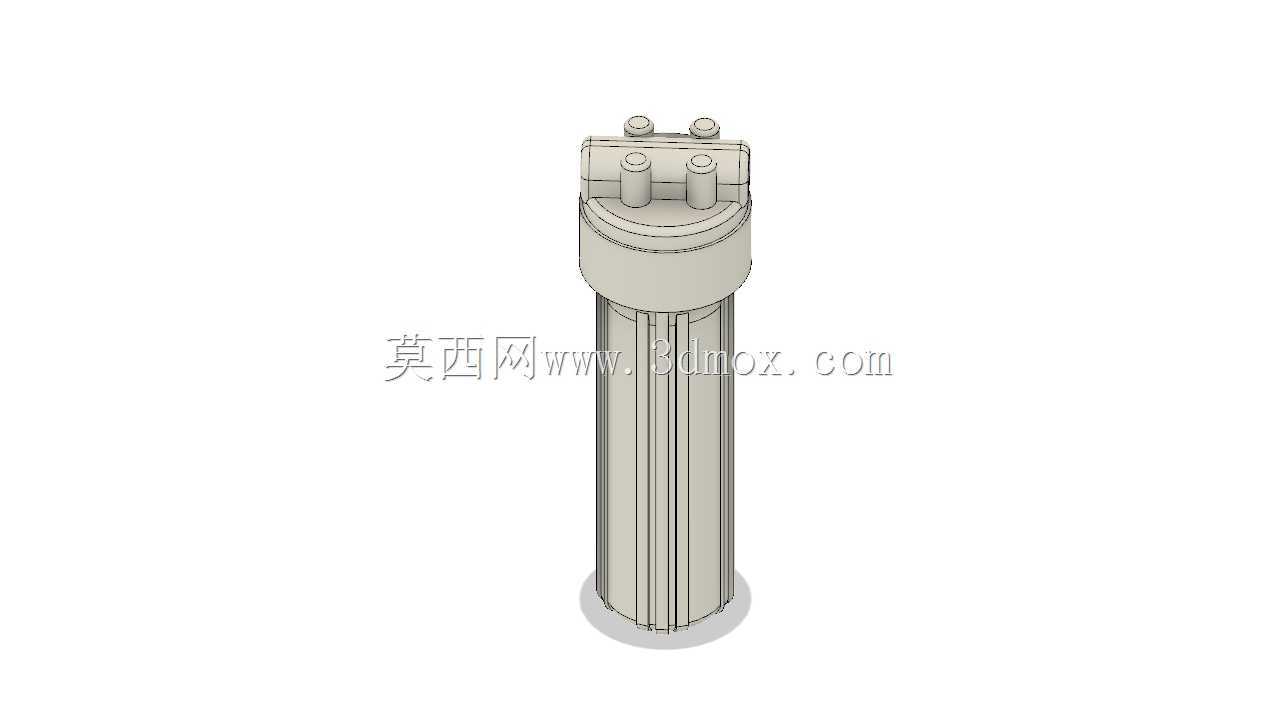

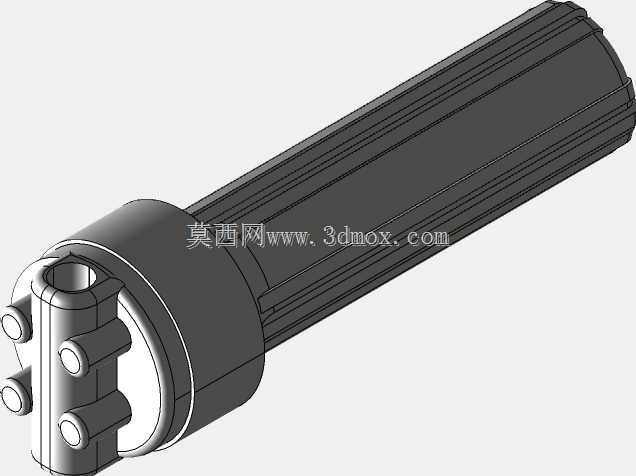

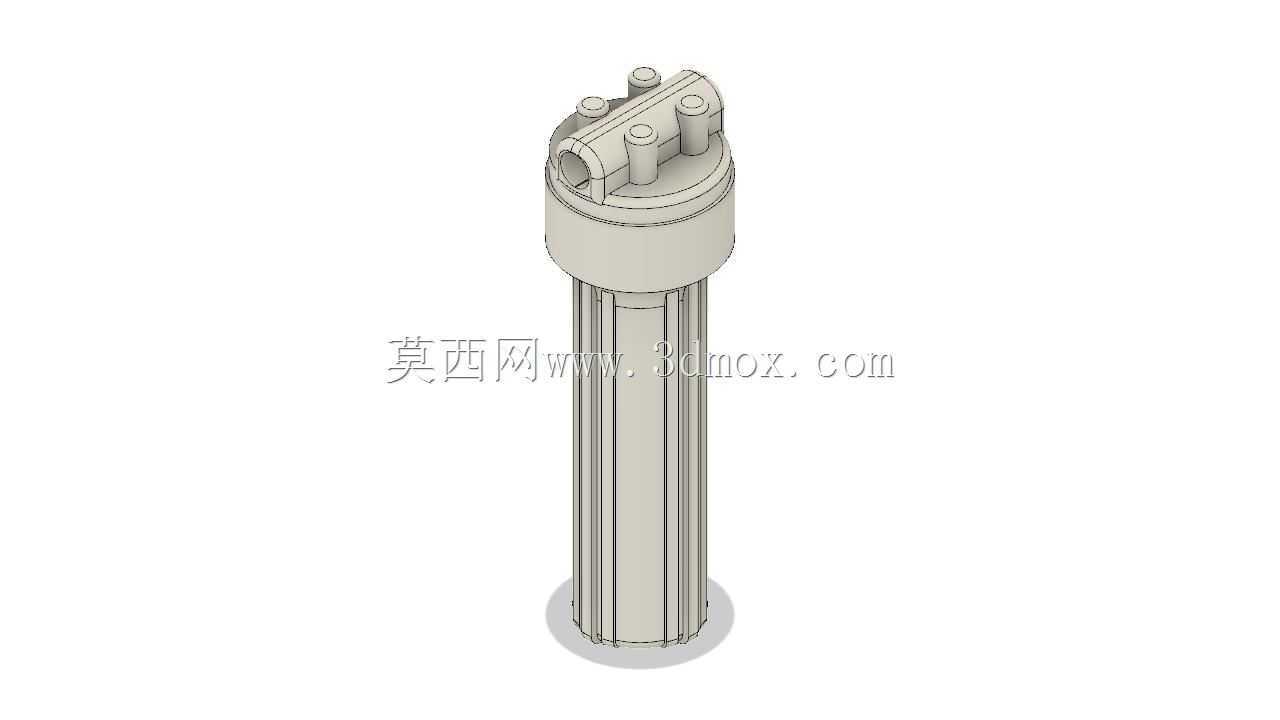

　　这款立式柱形水过滤装置的结构设计，核心围绕流体管路的在线净化需求展开，在民用供水、小型工业循环水系统、净水设备配套等场景中都能适配。整体采用竖置长筒式布局，主体滤筒为等直径圆柱结构，底部设置圆形安装定位底座，可直接通过法兰或快装结构固定在管路支架或设备安装面上，安装时仅需预留对应直径的竖向安装空间，顶部接口区域需预留操作空间用于滤芯更换与管路对接，不会占用过多横向安装位置，适配紧凑的设备舱布局。顶部集成式端盖采用一体化压铸式结构设计，将进水、出水、排气接口整合在同一端面上，接口采用凸起式柱形结构，可适配快插接头、螺纹接头等多种连接形式，无需额外加装转接阀组，减少管路连接的泄漏点。端盖与滤筒的连接采用密封压合结构，内置环形密封槽，

　　安装时通过周向均匀施压即可完成密封，拆卸时无需复杂工具即可打开端盖更换内部滤芯，日常维护操作门槛较低。滤筒部分采用竖向加强筋结构设计，沿筒体周向均匀分布的竖向棱筋，在不增加筒体壁厚的前提下提升了筒体的耐压能力，可承受常规供水管路的工作压力，避免长期承压出现筒体变形问题。内部滤芯适配常规折叠式PP棉或活性炭滤棒，滤芯与端盖接口处设置定位止口，安装时可直接插入定位，确保进水侧与出水侧完全隔离，不会出现流体短路影响过滤效果的问题。从流体路径设计来看，待过滤水体从端盖侧部接口进入滤筒内部，在压力作用下透过滤芯介质，杂质被截留在滤芯外侧，净化后的水体从滤芯中心通道汇入端盖中部的出水接口流出，顶部的小型凸起接口可作为排气阀安装位，

　　设备初次通水时可排出筒内积存空气，避免气阻影响水流通畅性。整体结构没有多余的冗余设计，所有外部轮廓均做了圆角过渡处理，没有尖锐棱角，既避免安装维护时划伤操作人员，也减少了外部应力集中导致的结构破损风险。在配套设备选型时，可根据实际处理流量需求调整筒体高度与直径，接口尺寸也可根据对接管路的规格做适配调整，模型的参数化结构可直接修改对应尺寸生成不同规格的变体，无需重新搭建整体结构，能大幅缩短同系列产品的设计迭代周期。
