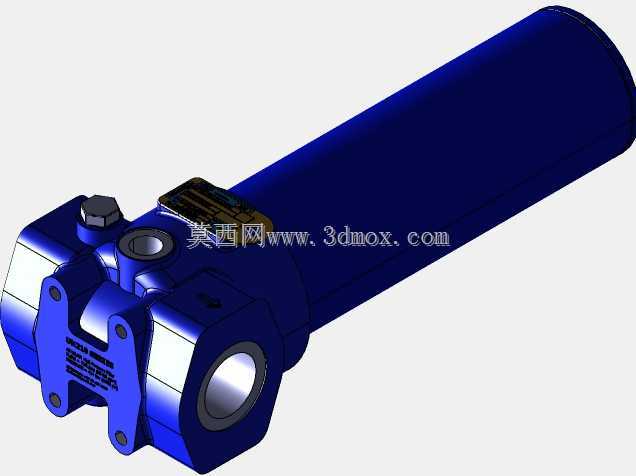

PALL UH210系列高压管路过滤器三维结构

　　这款高压过滤器主要应用于液压系统的压力管路段，在工程机械、重型机床、冶金设备的高压液压回路中承担油液净化职能，可在414BAR的额定工作压力下持续截留油液中的金属磨屑、密封残渣、外界侵入的固体颗粒杂质，避免颗粒进入伺服阀、液压泵、油缸等精密元件造成配合面拉伤、节流孔堵塞、阀芯卡滞等故障，保障液压系统的运行可靠性与元件使用寿命。从结构设计来看，整体采用立式筒状布局，顶部为旋装式端盖结构，无需复杂工装即可快速拆卸，方便后期更换内部过滤滤芯，端盖与筒体的密封采用高压径向密封结构，可承受高压工况下的压力冲击，避免出现渗漏问题。筒体底部为集成式安装基座，基座两侧开设同轴的油液进出通口，通口端面加工有标准管螺纹连接位，可直接与高压液压管路对接，

　　基座底部设置有安装固定孔位，可通过螺栓将过滤器整体固定在设备的阀块或安装支架上，安装时需注意进出油口的方向标识，避免反向通油造成滤芯冲损或旁通阀异常开启。基座侧面预留了压差发讯器的安装接口，当滤芯堵塞导致进出油口压差达到设定阈值时，可触发电气或机械发讯信号，提醒运维人员及时更换滤芯，部分工况下还可在该接口加装旁通阀，当压差超限后旁通阀自动开启，避免滤芯击穿导致下游元件断油。建模过程中严格还原了产品的实际安装边界，筒体的外径尺寸、进出油口的中心高度、安装孔的孔距与孔径均按照实物测绘参数搭建，可直接用于液压系统的管路布局干涉检查、设备整体装配仿真，结构设计人员可直接调用该模型完成液压站的布管设计，无需反复核对样本尺寸，

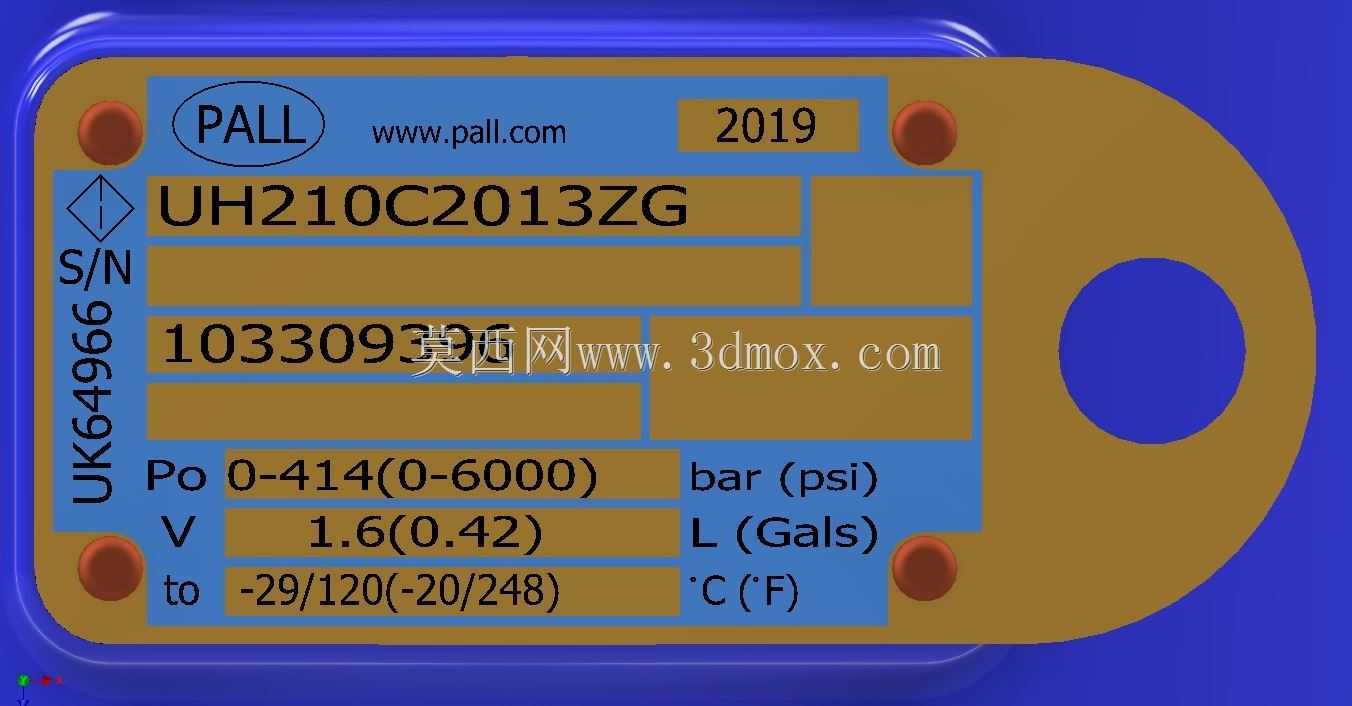

　　减少选型与建模的重复工作量。模型的细节处理上还原了基座表面的产品标识牌位置、筒体的铸造圆角、进出油口的螺纹收尾结构，整体结构无冗余特征，可直接用于工程出图、装配干涉校验、虚拟样机调试等场景，在进行液压系统三维布局时，可根据实际管路走向调整过滤器的安装角度，预留足够的顶部操作空间用于滤芯更换，避免后期运维时出现操作空间不足的问题。
