凸轮弹簧式钓鱼码头抛投收线装置

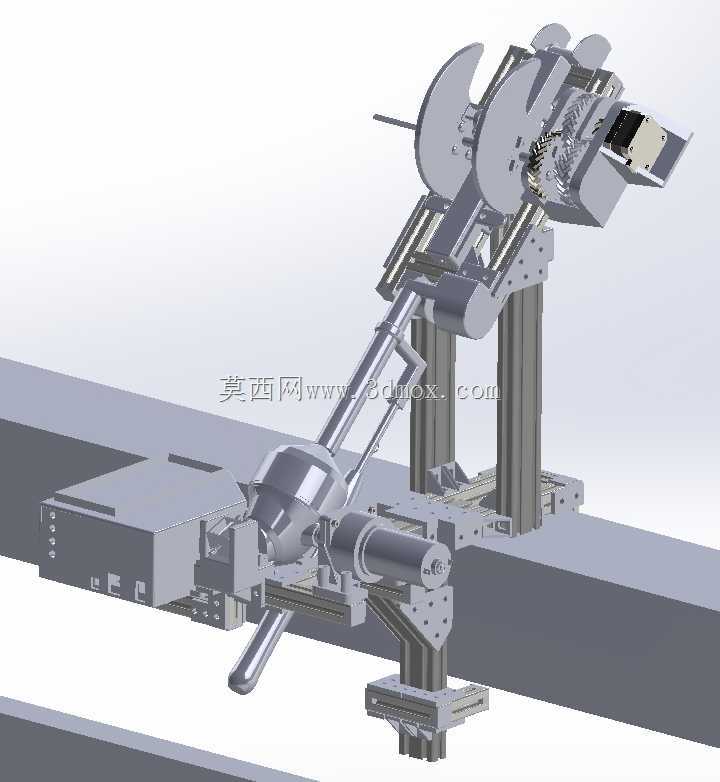

　　该装置主要面向公共钓鱼码头、休闲垂钓区的自助垂钓场景设计，解决普通垂钓者抛投精度不足、长时间持竿劳累的实际使用痛点，可固定安装在码头护栏或专用支架上，无需使用者反复练习抛投动作即可完成定点抛投与收线操作。整套结构采用铝型材搭建支撑框架，安装时可根据码头护栏的实际宽度调整夹持组件的开合范围，横向安装边界控制在420mm以内，纵向伸出长度不超过680mm，不会占用码头过多通行空间，底部夹持位置预留了M8规格的螺栓安装孔，可适配市面上多数方形、圆形护栏的固定需求。核心发射单元采用凸轮弹簧蓄能结构，设计时将弹簧预压缩行程控制在120mm，通过凸轮轮廓曲线的优化，实现蓄能过程的平稳施力，触发瞬间可将钓组抛投至15-20米的近岸垂钓区域，

　　抛投力度可通过调整弹簧预紧螺母进行三档调节，适配不同重量的钓组与钓饵使用需求。收线单元直接将直流电机与铸造工艺成型的捕鱼卷筒进行耦合连接，摒弃了传统齿轮减速结构带来的传动间隙，卷筒表面设计有交叉式防滑纹路，可避免鱼线在收卷过程中出现打滑、乱线问题，电机输出端设置了过载打滑机构，当中鱼后拉力超过设定阈值时，卷筒可自动释放少量鱼线，避免硬拉导致鱼线断裂或结构件变形。整体结构的外露运动部件均设置了防护挡板，抛投杆的运动轨迹范围内预留了足够的安全间隙，避免使用者误触造成磕碰损伤，电路控制部分集成在支撑框架侧面的密封盒内，可适应户外码头潮湿、多盐雾的使用环境。设计过程中针对抛投杆的运动轨迹做了多次运动仿真验证，确保在最大抛投力度下，

　　结构件的形变控制在0.2mm以内，不会出现卡滞或干涉问题，卷筒的转动惯量经过匹配优化，收线速度控制在0.8m/s-1.2m/s区间，既可以快速回线，也能在中鱼后保持合适的拉力值，整套装置的零部件多采用标准铝型材、标准紧固件拼接，加工与装配难度较低，后期维护更换易损件也十分便捷。
