卧式承压罐体带侧装支架结构设计

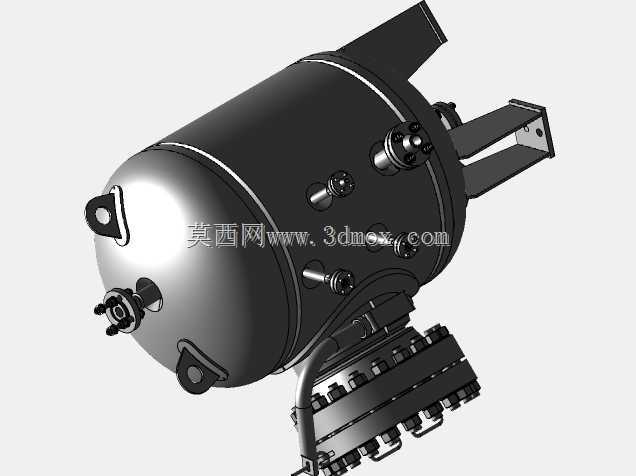

　　这款卧式承压罐体的结构设计，首先要匹配中小型工业流体处理场景的安装需求，不管是化工工段的缓冲储液、制冷系统的气液分离，还是小型蒸汽系统的冷凝水收集，都能适配现场的安装空间。从结构布局来看，罐体采用椭圆形封头对接圆柱形筒体的经典承压结构，相比平封头能在同等壁厚下承受更高的内部压力，降低筒体局部应力集中的风险。筒体侧面预留的多个径向接口，分别对应介质进出、仪表安装、安全附件接驳的不同需求，接口处均采用凸台加厚设计，避免开孔位置削弱筒体整体强度，每个接口的法兰端面都做了平行度公差约束，保证现场安装密封件时不会出现偏压泄漏的问题。底部的快开式端盖采用周向均布螺栓锁紧结构，配合密封槽内嵌的密封件，既能满足定期清理罐体内部、更换内件的操作需求，

　　又能保证承压状态下的密封可靠性，端盖下方预留的管路接口可对接排污管路，方便日常运维时排空罐内残留介质。罐体上部设置的两个对称吊耳，位置经过重心核算，吊装时能保持罐体水平姿态，避免吊装过程中出现倾斜磕碰接口的问题，吊耳的焊接位置做了局部补强，防止吊装载荷过大造成筒体局部变形。侧装的L型安装支架采用折弯焊接结构，支架上的长条形安装孔可抵消现场安装基础的尺寸误差，支架与筒体的连接位置贴合筒体弧度做了仿形切割，保证焊接时的贴合面积足够，分散罐体满液状态下的载荷，避免连接位置出现应力断裂。设计过程中对罐体的安装边界做了明确约束，筒体直径、总长度、支架安装孔的中心距都预留了和周边管路、设备的操作间隙，侧面接口的伸出长度控制在合理范围，既方便现场安装阀门、仪表，又不会因为伸出过长增加运输、安装过程中的磕碰风险。所有转角位置都做了圆弧过渡处理，避免应力集中的同时，也减少了罐体内部的残留死角，方便介质排空和内部清理。
