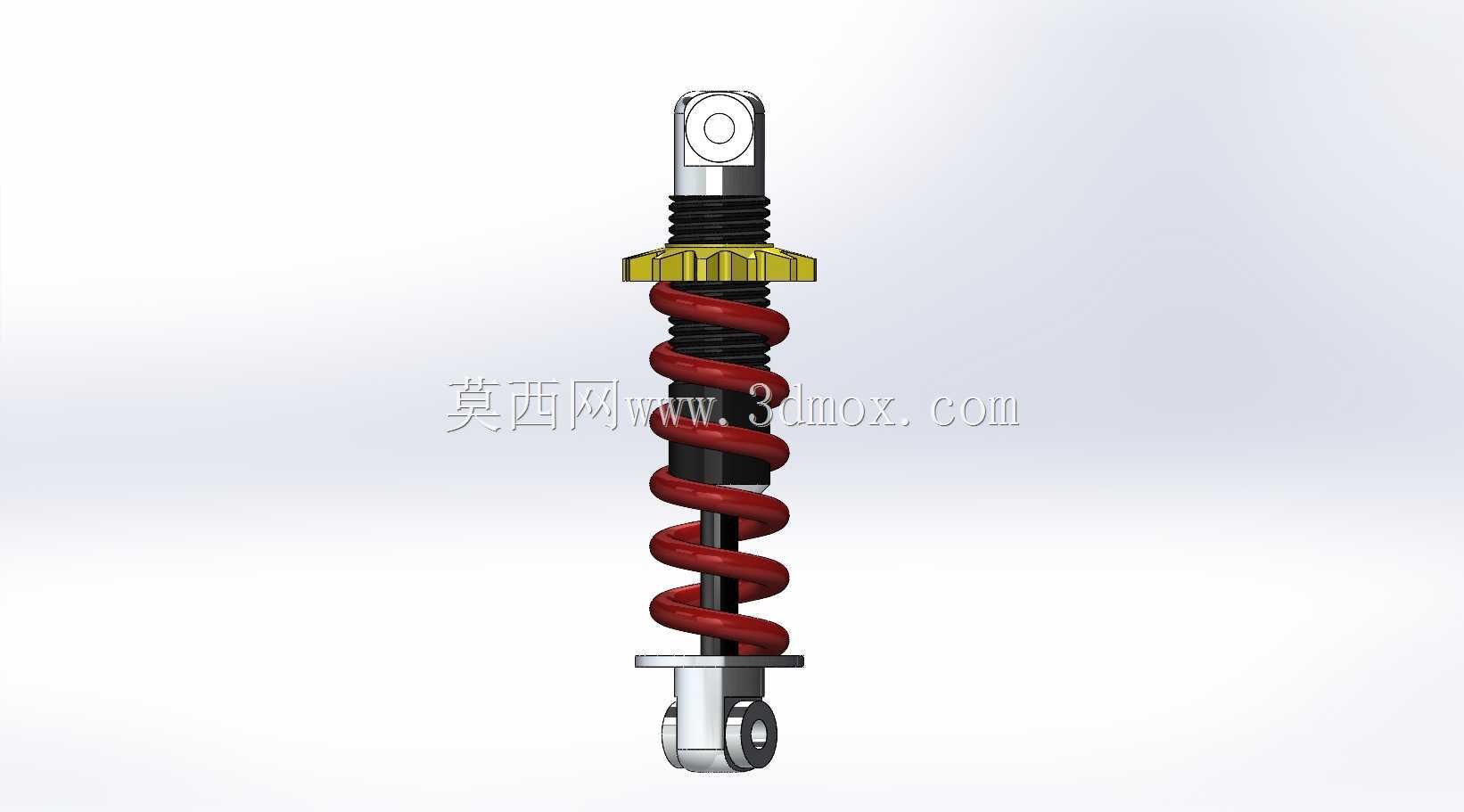

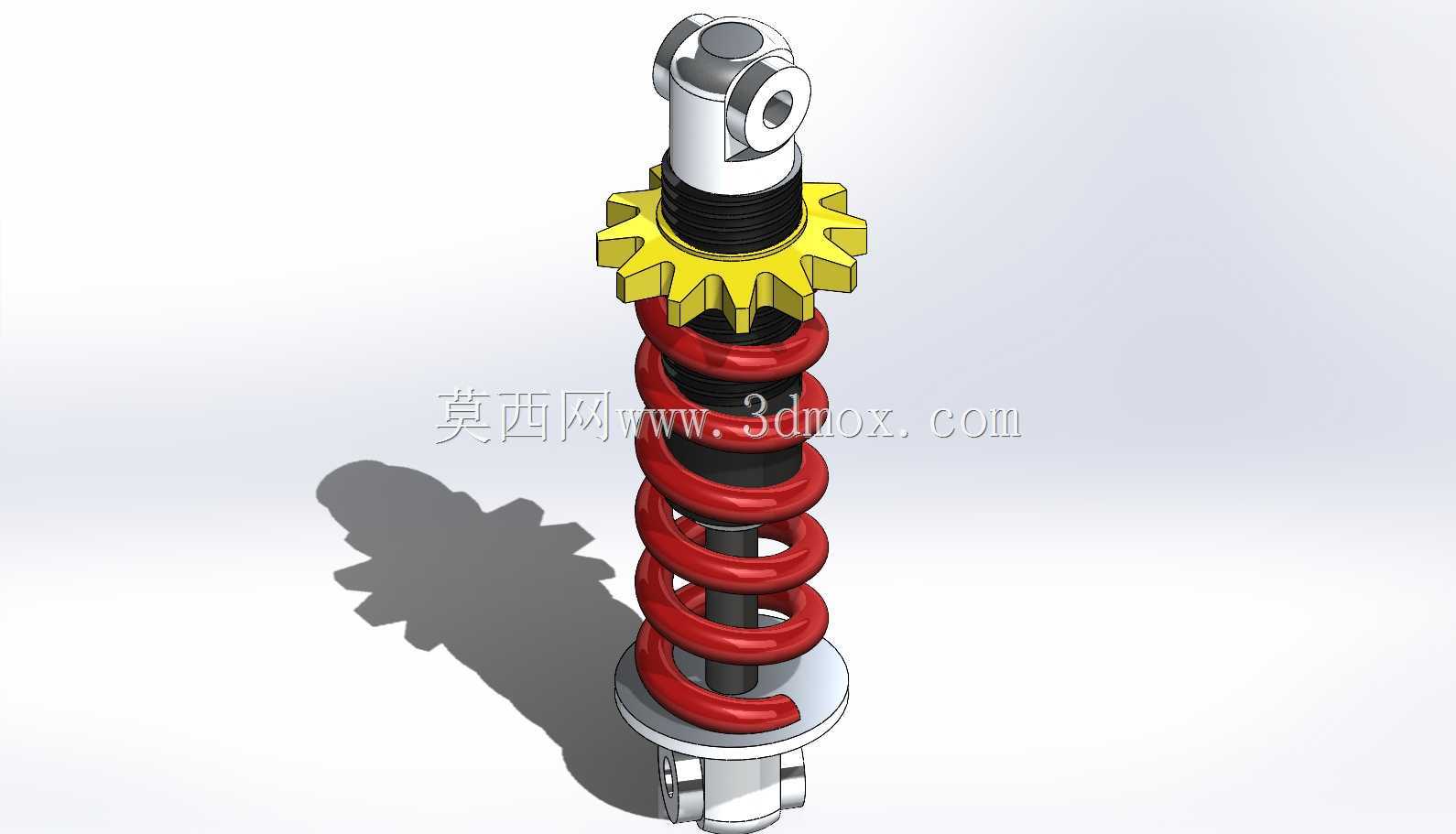

CA6140机床用可调式螺旋减震阻尼构件

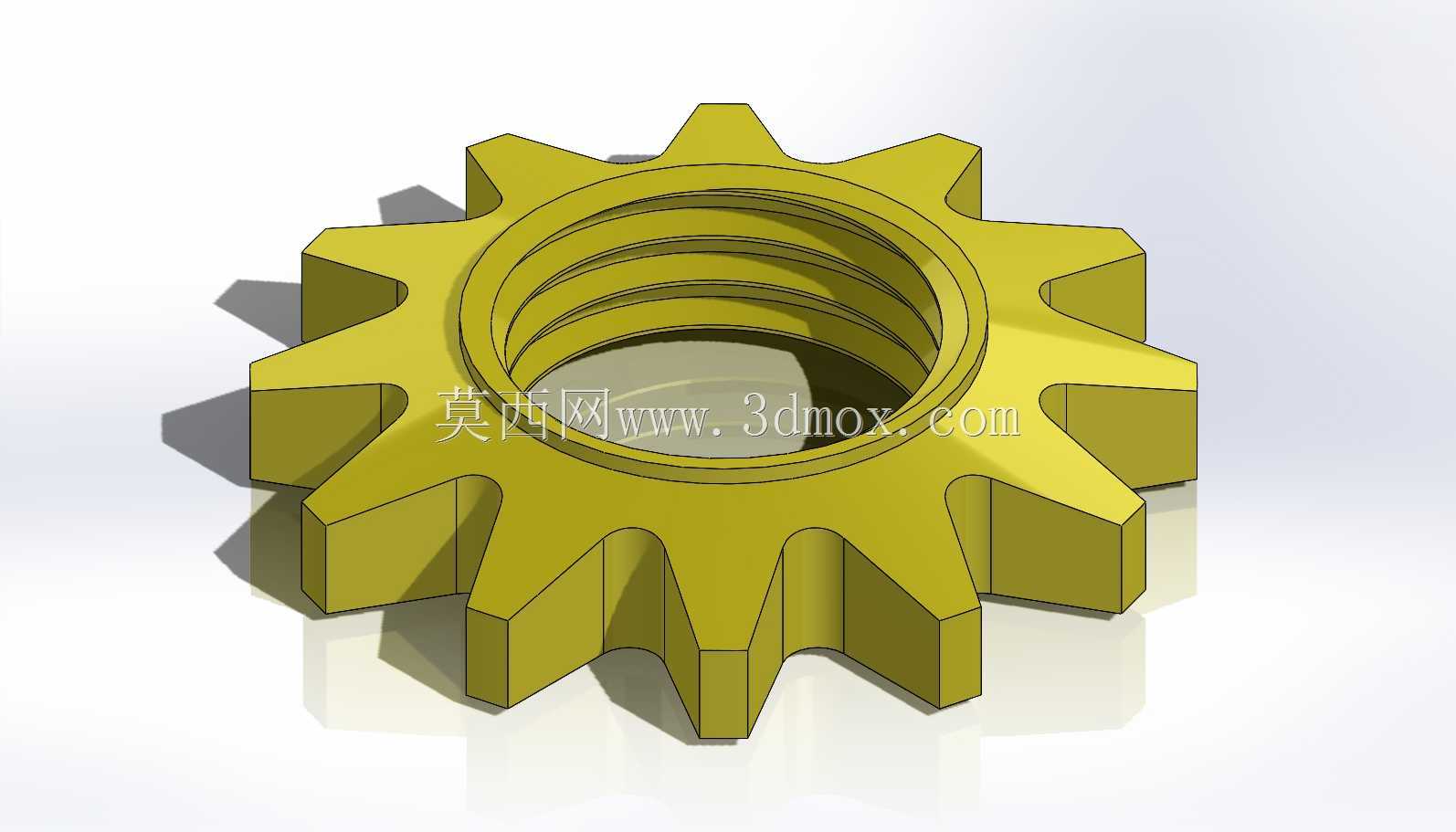

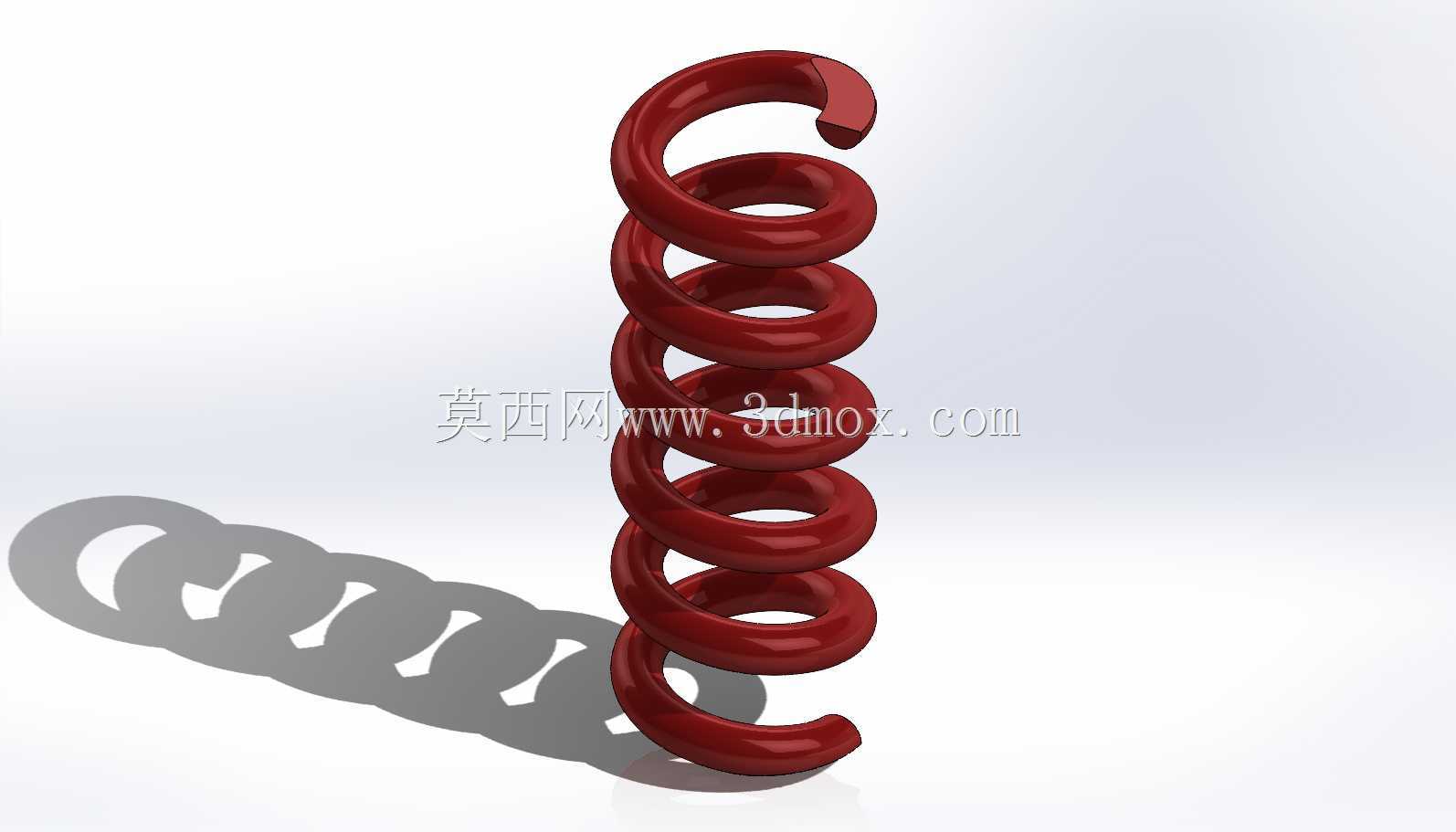

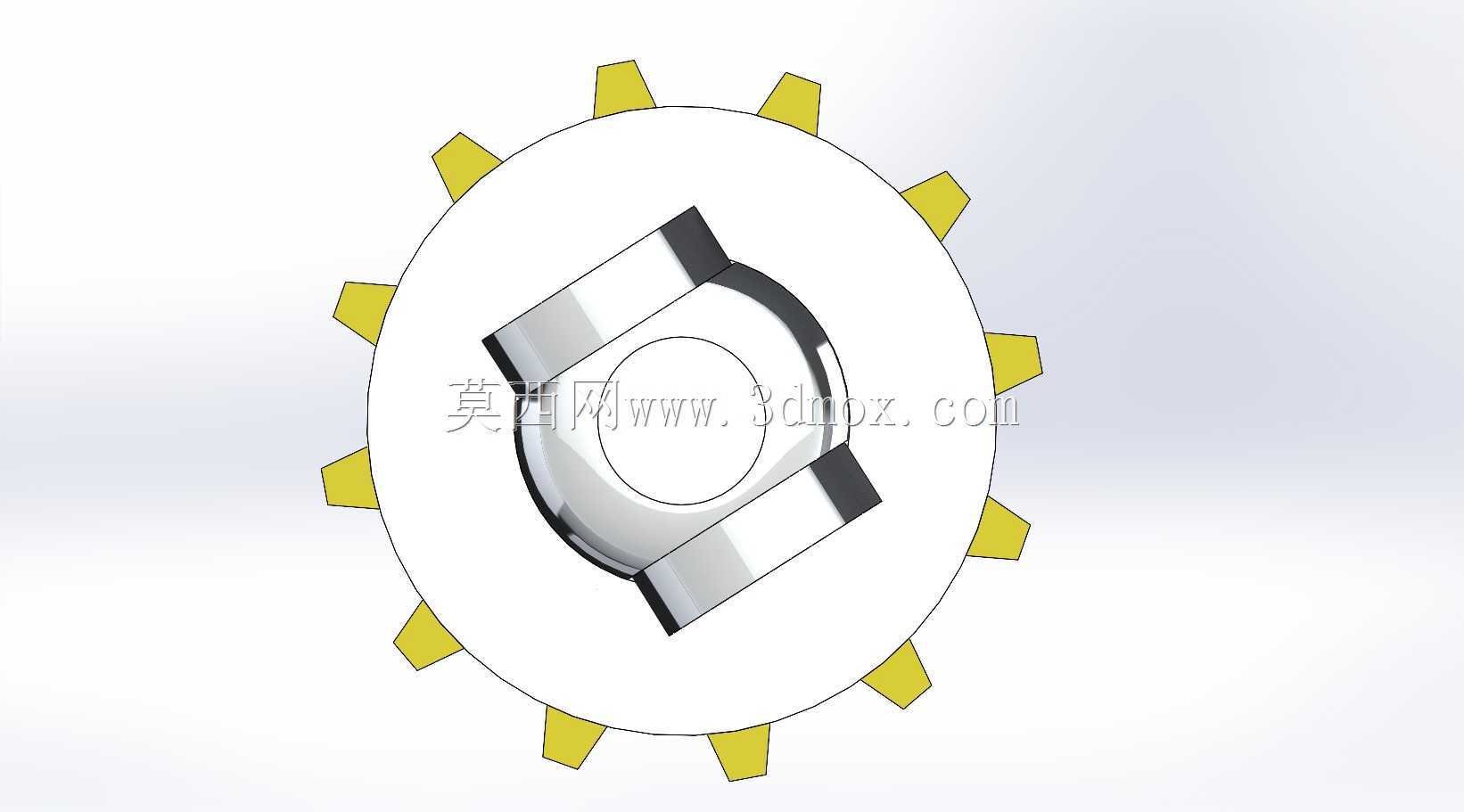

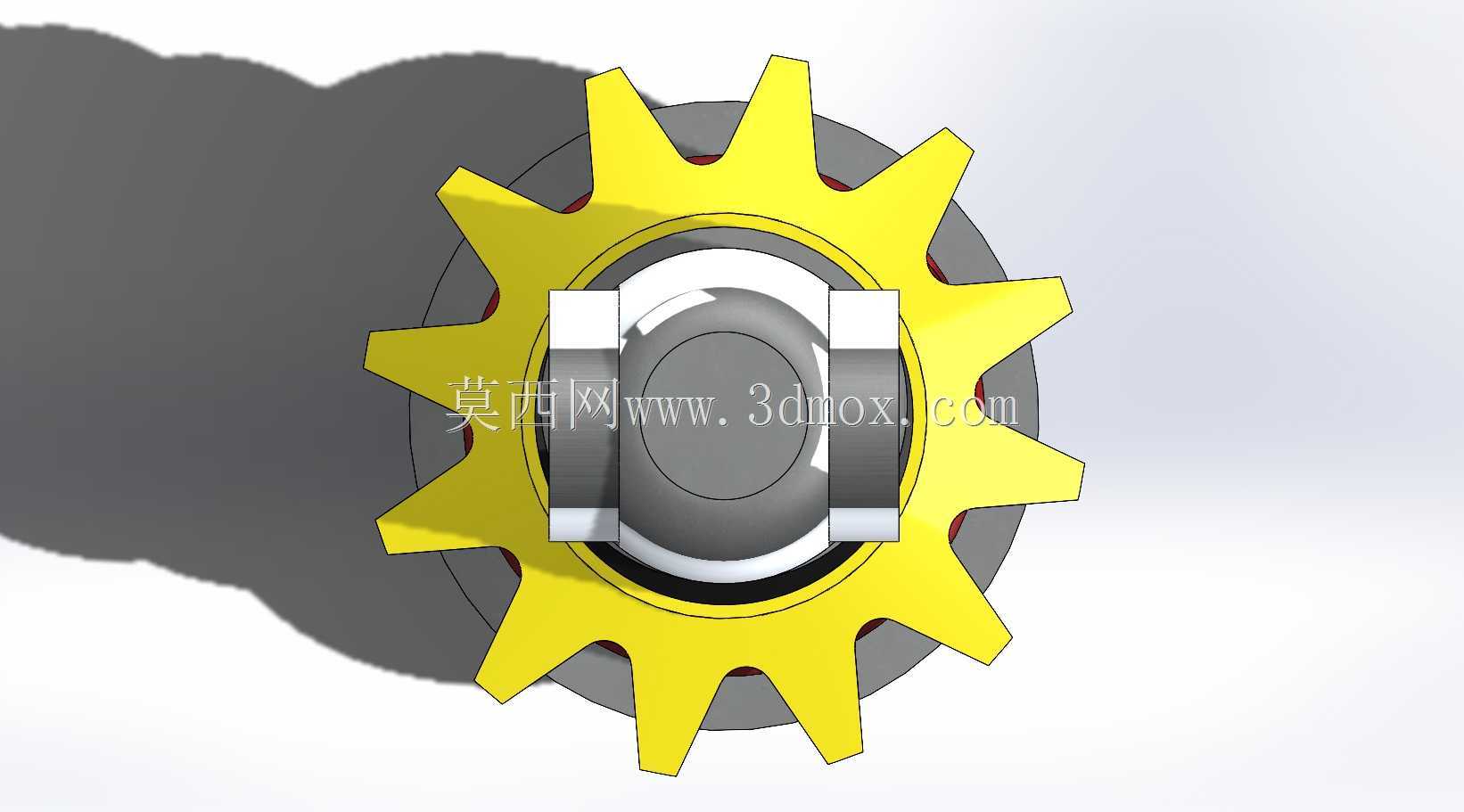

　　这款减震阻尼构件主要适配CA6140普通车床的进给传动缓冲工位，也可迁移用于小型工业设备的振动隔离场景，核心作用是吸收设备运行过程中齿轮啮合、传动件换向产生的周期性冲击，避免振动传递到床身导轨面影响加工精度。从结构设计来看，构件采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧上下端圈做了并紧磨平处理，保证承压时端面贴合度偏差不超过0.1mm，避免偏载导致弹簧早期疲劳失效。上端配置的齿形调节环是该构件的关键调节结构，通过转动齿形环可以调整弹簧的预压缩量，以此匹配不同工位的阻尼刚度需求，齿形环的齿槽做了15°倒角，方便用卡钳类工具转动调节，调节到位后依靠上端的锁紧螺纹套固定位置，防止设备运行过程中调节环松动偏移。

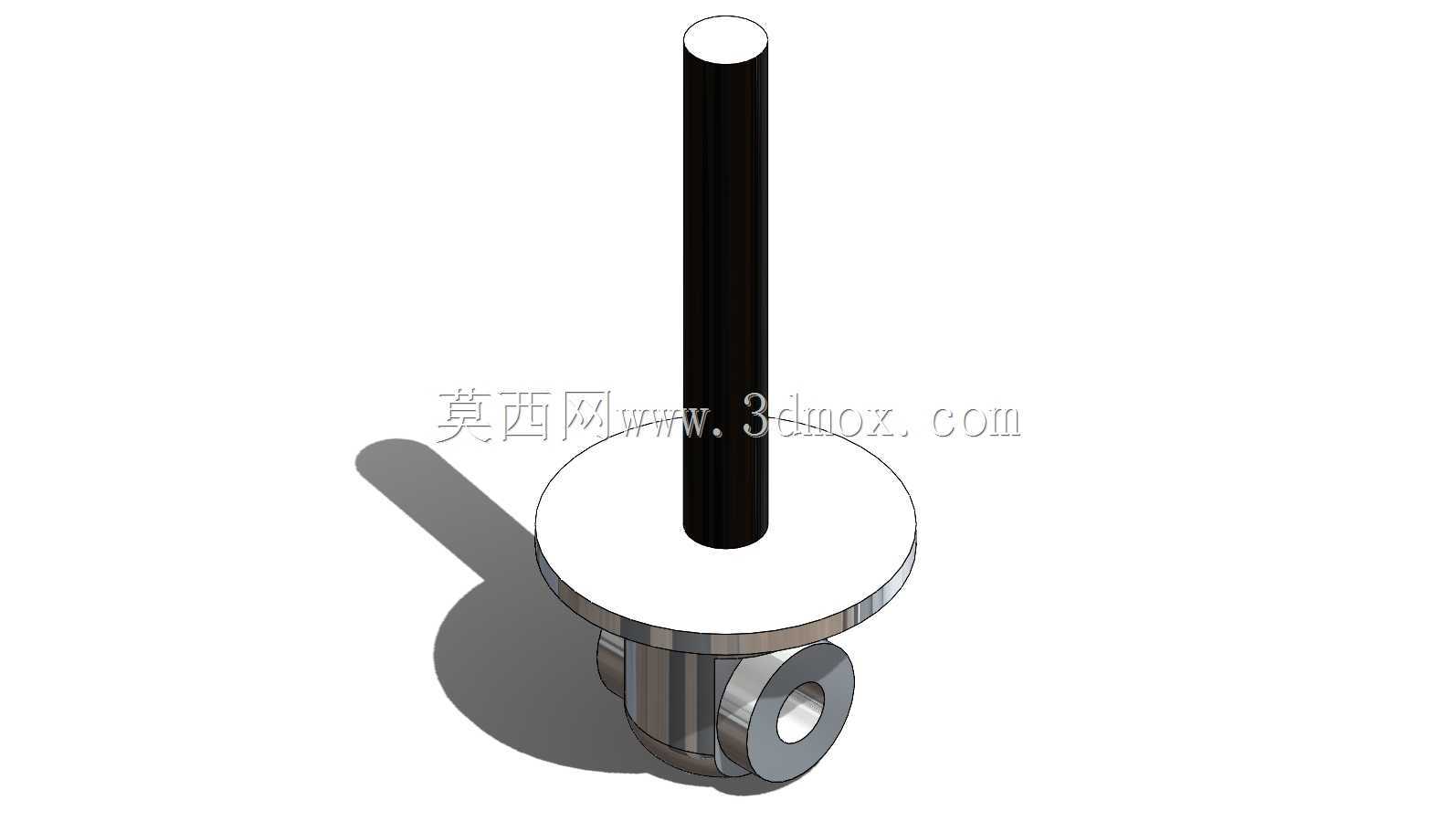

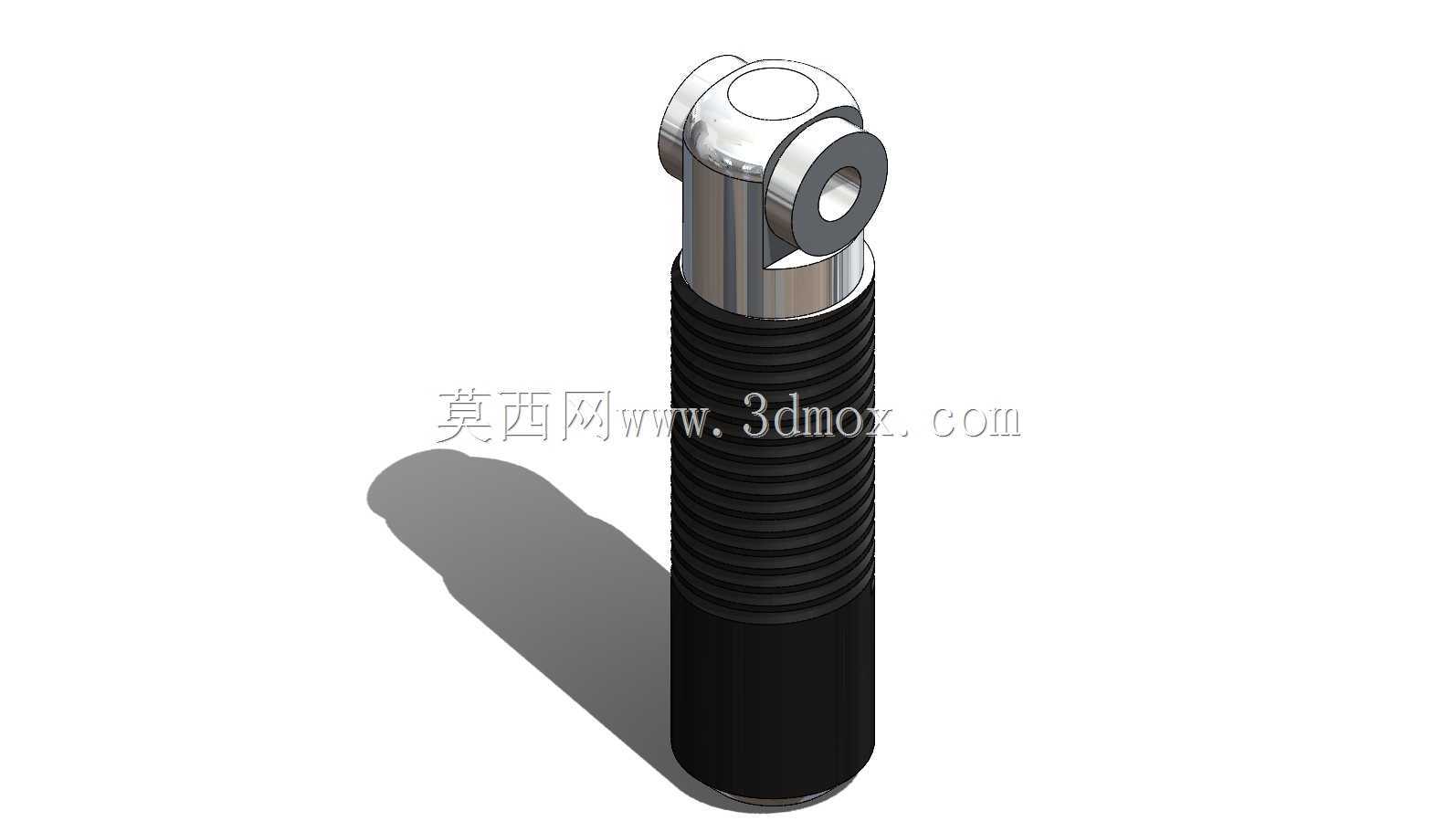

　　上下安装端均采用铰接式耳环结构，耳环内孔预留了衬套安装位，安装时可配套铜基自润滑衬套，降低铰接处的转动磨损，同时铰接结构可以补偿安装面的少量角度偏差，避免构件承受额外的弯曲应力。从安装边界来看，构件完全压缩时的总长度控制在120mm以内，最大伸长量不超过180mm，弹簧外径为42mm，齿形调节环最大外径为55mm，安装时需要预留直径60mm的周向操作空间，方便后期调整预紧力。设计过程中特意将阻尼活塞杆的外露段做了硬质阳极氧化处理，表面硬度达到HV400以上，降低砂石、切削碎屑刮伤杆面导致密封失效的风险，弹簧表面采用电泳发黑处理，兼顾防锈性能与工业场景的耐油污特性。在实际选型应用时，需要注意该构件的额定承载范围为800N-1500N，适配振动频率在10Hz-50Hz的中低频振动隔离场景，安装时要保证上下耳环的铰接轴线平行，避免弹簧受侧向力出现侧弯变形，日常维护时仅需定期在铰接衬套处加注锂基润滑脂，无需拆解弹簧主体即可完成保养作业。
