CA6140车床用可调式传感器安装支架

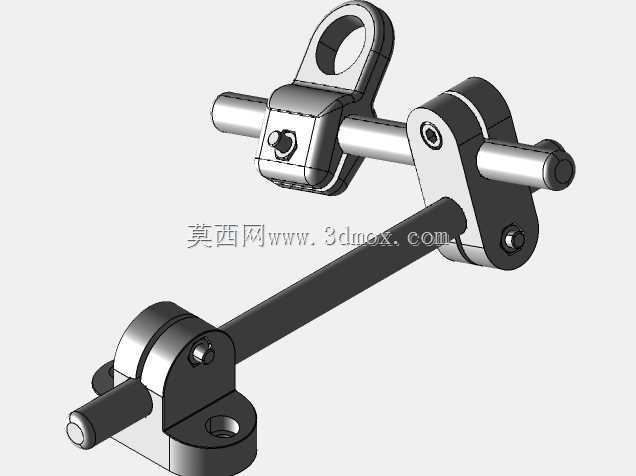

　　这款可调式传感器安装支架，主要适配CA6140普通车床的加工过程检测场景，用于在车床切削作业中固定位移、转速或位置类检测传感器，为加工过程的状态监测提供稳定的安装载体。在实际车床加工场景中，传感器的安装位置直接决定检测数据的准确性，传统的传感器固定方式多采用临时焊接支架或者磁力座吸附，前者无法调整位置，后者在车床高速切削产生振动的工况下容易出现位移偏移，导致检测数据失真，甚至出现传感器磕碰工件、刀具的安全隐患。这款支架的设计从实际加工痛点出发，采用立式立柱加横向摆臂的铰接结构，横向摆臂可绕立柱做360度水平回转，同时铰接位置配备锁紧旋钮，调整到目标位置后拧紧旋钮即可完成锁止，不会因为切削振动出现松脱。

　　支架底部采用带安装孔的平底座设计，可通过T型螺栓直接固定在CA6140车床的床身导轨侧面或者中拖板的预留安装位上，安装基面的平面度公差控制在0.02mm以内，保证支架安装后整体的刚性，避免检测过程中出现支架自身的振颤干扰检测结果。横向摆臂的末端采用开式夹环结构，可适配直径8mm到16mm的常用圆柱形传感器，夹环的锁紧螺栓采用内六角设计，锁紧力均匀，不会夹伤传感器外壳，同时能保证传感器在切削冷却液飞溅、铸铁粉尘弥漫的车床工况下不会出现滑落。从安装边界来看，支架的立柱有效高度为120mm，横向摆臂的有效伸展长度为150mm，调整范围可覆盖CA6140车床主轴前端到刀架行程范围内的大部分检测点位，不管是用于检测主轴转速、刀具进给位置，

　　还是工件的装夹到位检测，都能通过调整摆臂的角度和高度找到合适的安装位置。设计过程中充分考虑了车床工况的恶劣性，所有结构件均采用不锈钢材质加工，表面做哑光处理，不会因为切削液的长期腐蚀出现锈迹，铰接位置的配合间隙控制在0.01mm以内，既保证调整时的顺畅度，又不会出现旷量导致检测位置偏移。在实际使用中，这款支架可以替代多种临时制作的传感器固定工装，减少车间现场的工装制作成本，同时统一的安装结构也方便传感器的快速更换与位置校准，对于批量开展车床加工状态监测、加装数显检测装置的改造场景，这款支架能够大幅缩短安装调试的周期，避免因为安装结构不合理导致的检测失效问题。
