CA6140车床配套六边形冲孔网状格栅结构

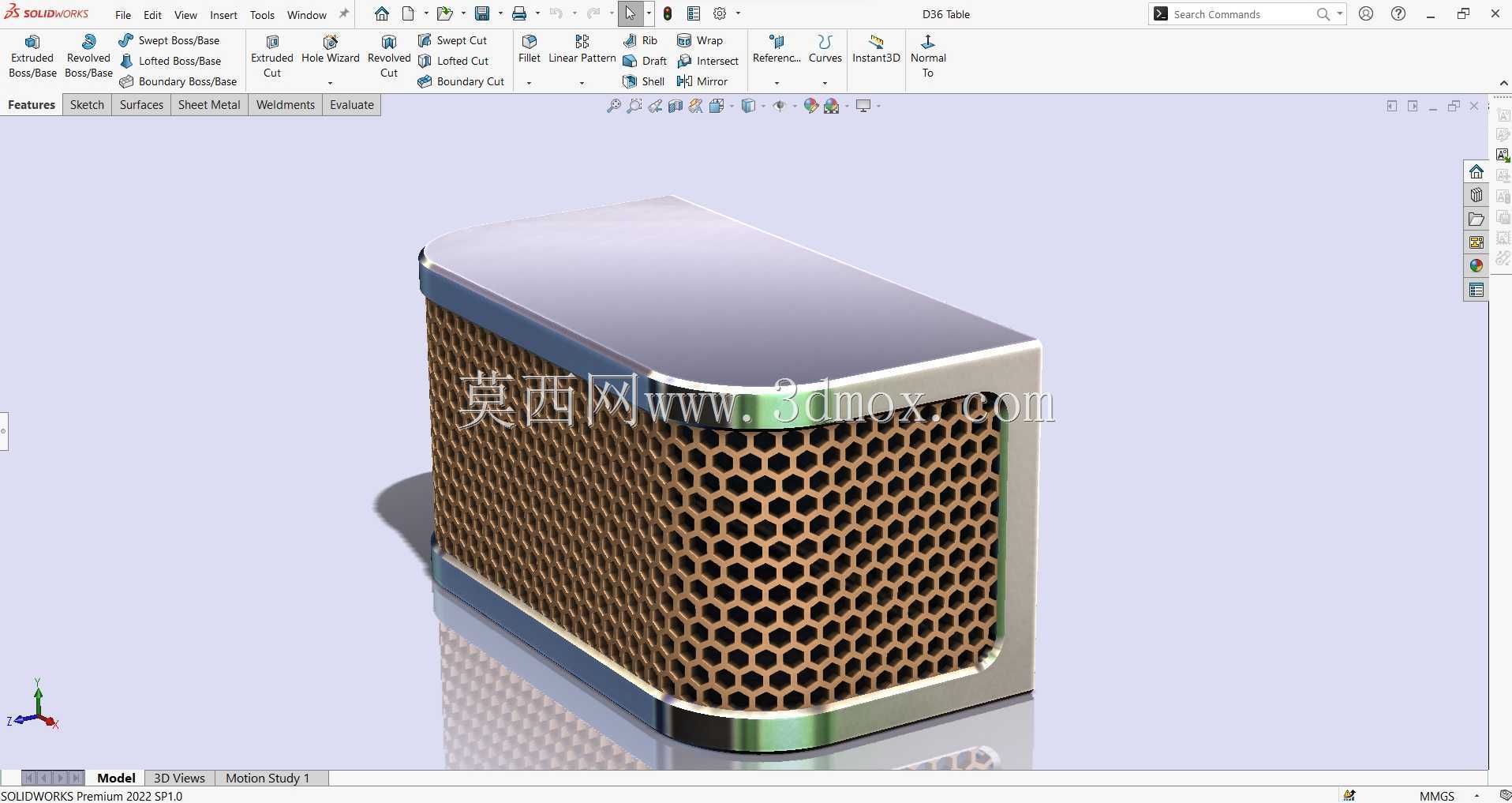

　　这款网状格栅是为CA6140普通车床配套设计的通风防护构件，主要安装在车床主轴箱侧部、电气柜散热口以及冷却系统通风端位置，核心作用是在保障设备内外空气流通换热的前提下，阻挡加工过程中产生的金属切屑、切削液飞溅物进入设备腔体内部，避免切屑卡滞传动齿轮、切削液侵蚀电气元件引发设备故障。从结构设计来看，格栅主体采用等壁厚六边形蜂窝冲孔阵列排布，这种排布方式相比传统方形冲孔，在同等开孔率下拥有更高的结构强度，能承受车床运行时的持续振动，不会出现冲孔边缘开裂、格栅板变形的问题；格栅四周做了包边折弯处理，包边处预留了沉头安装孔，安装时可直接通过内六角螺丝固定在设备预设的安装基座上，安装面贴合度高，不会出现凸起干涉周边管线排布的情况。

　　设计过程中首先核算了车床对应安装位置的散热需求，确定整体开孔率控制在68%左右，既满足主轴箱连续高速运转时的热交换风量要求，又能保证单孔尺寸小于3mm，可阻挡绝大多数车削加工产生的带状、崩碎状切屑穿过；格栅的整体外形做了小圆角过渡处理，避免安装维护时尖锐边角划伤操作人员，包边的折弯高度匹配车床安装位的止口尺寸，安装后可实现定位卡合，不需要额外做定位治具辅助装配。在安装边界的尺寸把控上，格栅的整体长宽尺寸完全适配CA6140车床对应安装位的预留空间，厚度控制在8mm，安装后不会突出设备外表面，不会影响车床溜板箱的全行程移动，也不会和外挂的冷却管路、操作手柄产生运动干涉；格栅的冲孔边缘做了去毛刺处理，长期气流通过时不会产生异常风噪，

　　也不会因气流长期冲刷出现毛刺脱落掉入设备内部的隐患。实际应用中，这款格栅除了适配CA6140车床，也可根据同系列其他型号车床的安装位尺寸调整阵列规模，用于其他需要通风防护的机床部位，相比传统的钢丝编织防护网，这种一体化冲孔的网状格栅刚性更好，清理维护时可直接用毛刷清扫或者高压气枪吹除表面附着的切屑，不会出现网丝变形、网面塌陷的问题，使用寿命更长，也能减少日常维护的工作量。
