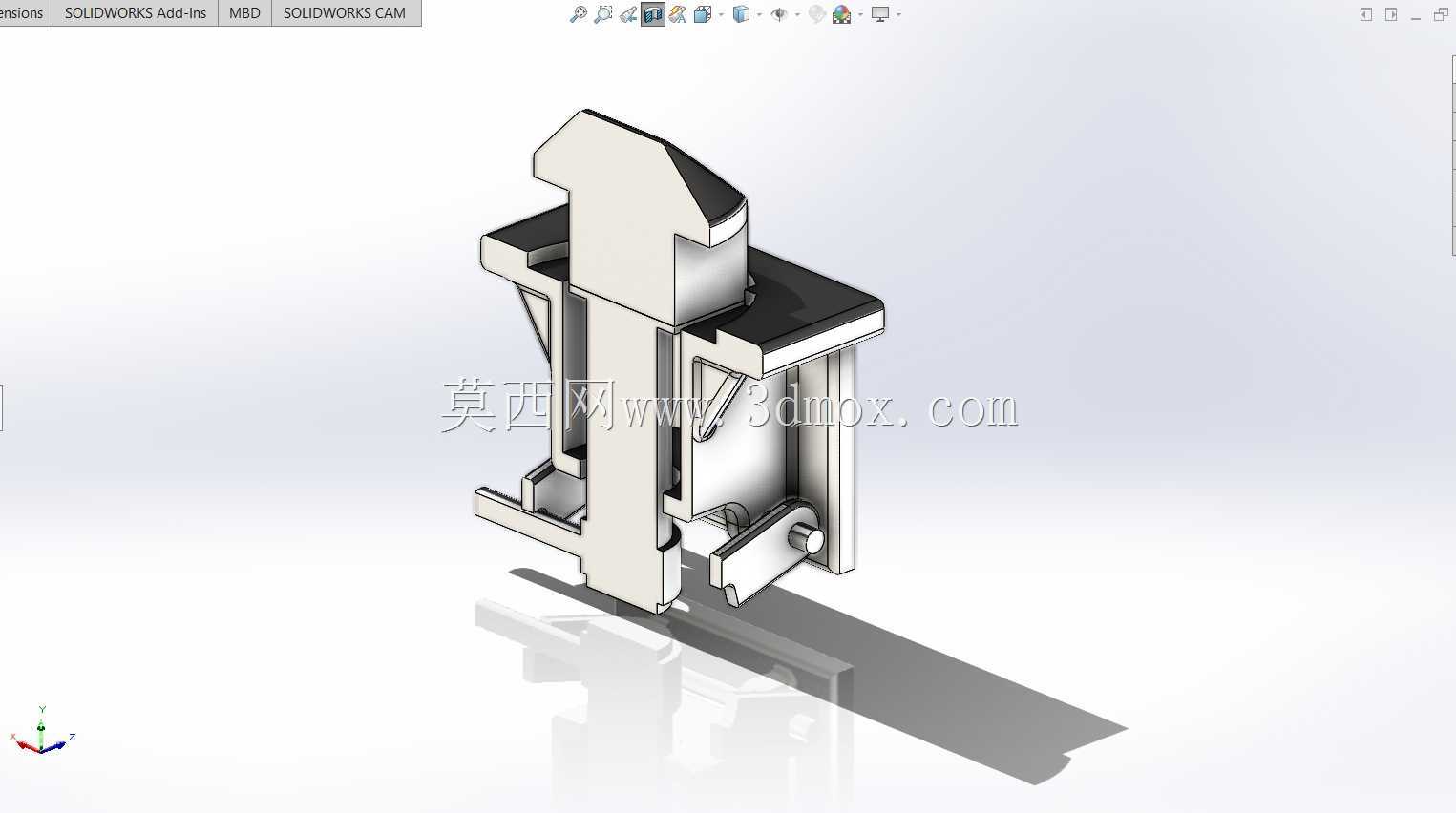

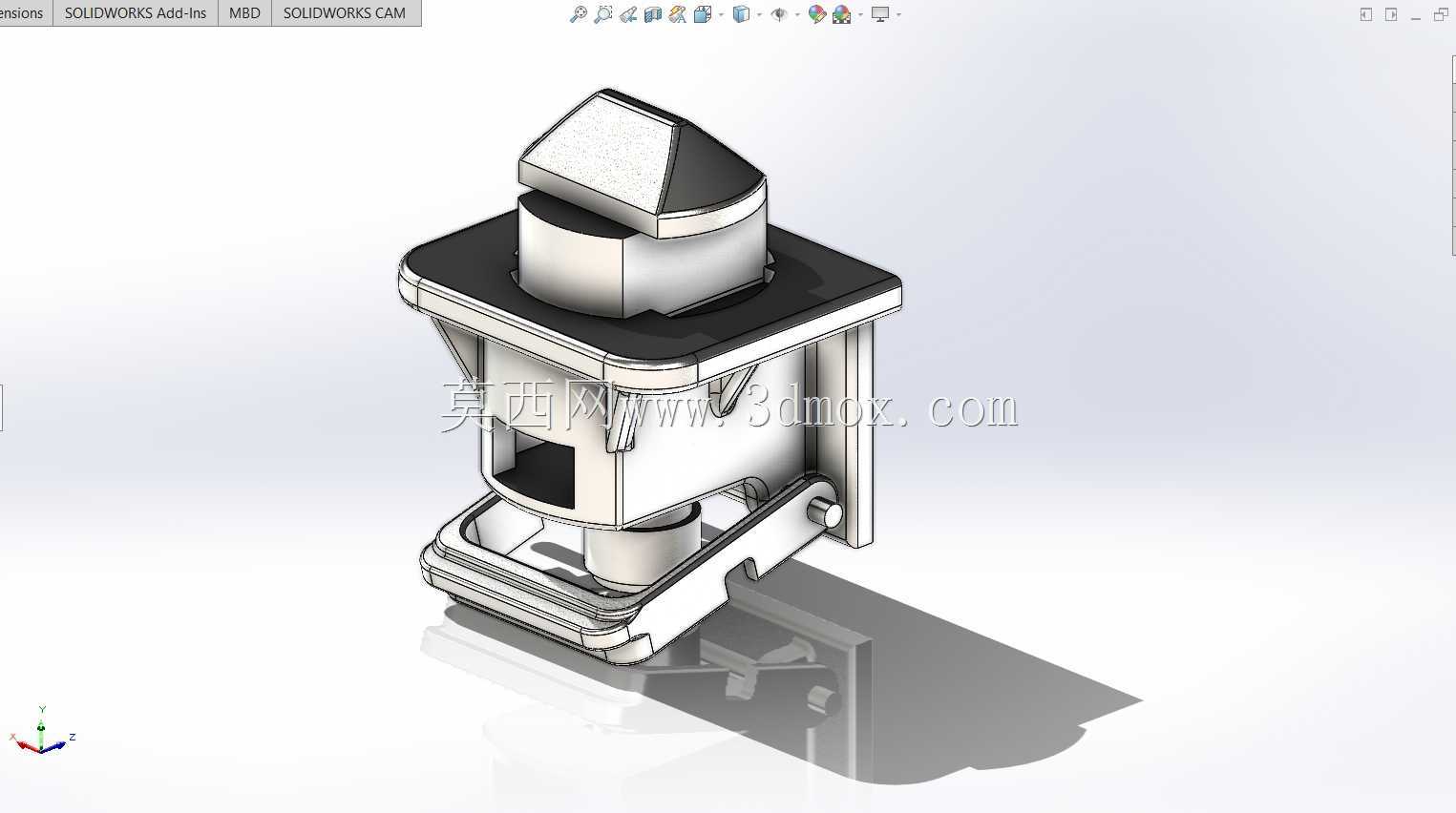

CA6140车床扭锁侧锁紧机构结构

　　这款扭锁侧结构是CA6140普通车床操作侧的核心锁紧定位部件，主要承担车床溜板箱、进给操作手柄档位的锁止定位功能，在车床实际加工作业中，操作人员扳动进给手柄切换纵横进给方向、调整进给量档位后，该结构会通过内部的弹性顶推与卡扣咬合结构，将操作手柄牢牢锁定在选定档位，避免切削过程中因设备振动、切削力反冲导致档位自行滑脱，保障进给运动的稳定性，防止打刀、工件尺寸超差等加工事故。从结构设计逻辑来看，该部件采用上部楔形锁头与下部联动摆臂的组合结构，上部楔形锁头的斜面设计适配档位卡槽的导入角度，扳动手柄时锁头可沿斜面顺滑滑入卡槽，到位后依靠内置弹簧的预紧力将锁头顶紧在卡槽定位面，消除配合间隙；下部的摆臂结构与操作手柄的转轴联动，扳动手柄解锁时，

　　摆臂会带动锁头压缩弹簧回缩，脱离卡槽完成档位切换，整套动作的行程经过精准匹配，锁头伸缩量控制在8mm范围内，既保证足够的锁止咬合深度，又避免行程过大导致操作手感生涩。在安装边界上，该部件整体采用方形法兰底座作为安装基准，底座上预留两个对称的安装孔位，可通过M6内六角螺钉直接固定在溜板箱的操作侧安装座上，安装面的平面度要求控制在0.02mm以内，保证锁头伸缩动作无卡滞；整体外轮廓尺寸紧凑，横向宽度不超过42mm，纵向高度不超过58mm，不会与溜板箱上的其他操作部件、防护盖板产生运动干涉，适配CA6140车床原有安装空间，无需对原有床身结构做任何改造即可直接替换原有磨损的锁紧部件。从实际应用场景来看，除了CA6140车床的进给档位锁止，

　　该结构的设计逻辑也可迁移应用到各类需要档位定位、面板锁止的中小型机床操作机构上，其内置的弹簧预紧结构可自动补偿长期使用产生的磨损量，延长部件的使用寿命，锁头部位采用耐磨合金钢材质的设计思路，也能承受频繁切换档位带来的摩擦损耗，日常维护时仅需定期在摆臂转轴处加注少量润滑脂即可保证动作顺畅，无需复杂的拆解保养。
